Конический роликовый подшипник HM265049DGW-HM265010
38569
В наличии
Цена на подшипник HM265049DGW-HM265010 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

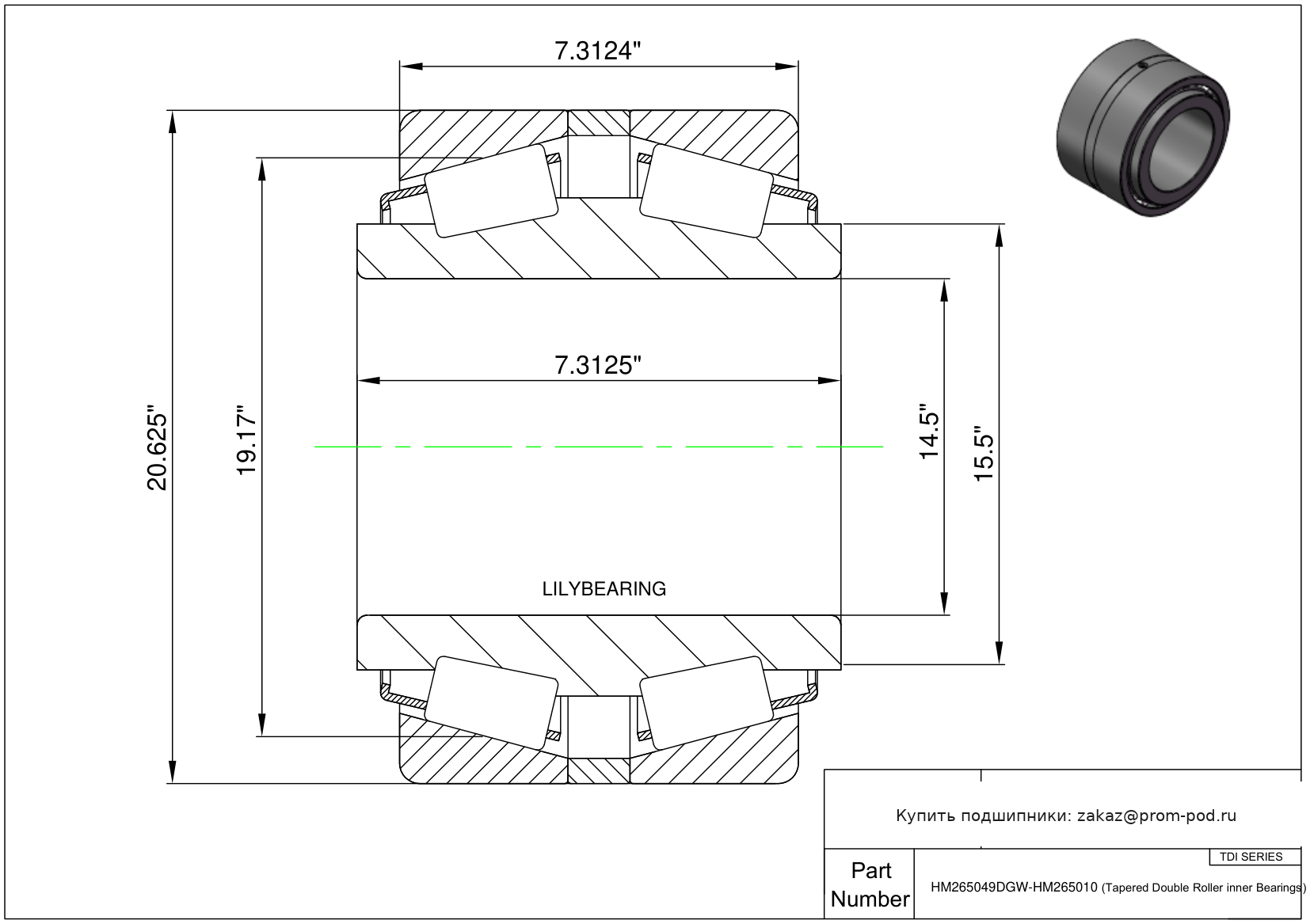

Технические характеристики HM265049DGW-HM265010
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 14.5 |
| Внешний диаметр | 20.625 |
| Ширина чашки | 3.125 |
| Ширина двойного конуса | 7.3125 |
| Ширина подшипника между чашками | 7.3124 |
| Основные технические параметры | |
| Номер детали | HM265049DGW-HM265010 |
| Система измерений | Дюйм |
| Тип подшипника | Роликовый |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Двойной ряд |
| Тип уплотнения | Открытый |
| Смазка | Обязательная |
| Тип роликового подшипника | Конический |
| Тип чашек | Стандартный |
| Номер детали чашки | HM265010 |
| Допуски | |
| Допуск диаметра отверстия | +0.002 до 0 |
| Допуск внешнего диаметра | +0.002 до 0 |
| Диапазон температур | -30° до 110 °C |
| Допуск ширины чашки | +0.002 до -0.01 |
| Допуск ширины двойного конуса | +0.003 до -0.01 |
| Допуск ширины подшипника между чашками | +0.015 до -0.015 |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | «штифт» |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 3958.9172 кН |
| Динамическая радиальная нагрузка (однорядный подшипник 90 миллионов оборотов) | 587.1652 кН |
| Динамическое осевое нагрузочное значение (90 миллионов оборотов) | 335.3959 кН |
| Динамическая радиальная нагрузка (двухрядный, 90 миллионов оборотов) | 1027.5391 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Монтажные закругления | |
| Радиус очистки задней поверхности конуса | 0.13 |
| Задняя поверхность чашки, радиус до чистоты | 0.25 |
| Прочие характеристики | |
| Вес | 285.5 lb |
| Серия | HM265000 |
| Тип | Подшипник |
| Радиальный зазор | Standard (Available in C3/C4/C5) |
| Номер части конуса | HM265049DGW |
| Передняя поверхность чашки Задний диаметр крепления | 15.5 |
| Задняя поверхность чашки, диаметр опорной части | 19.17 |
Таблица модификаций: Конический роликовый подшипник HM265049DGW-HM265010
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| HM265049DW-HM265010 | Подшипники среднетяжелой категории эксплуатации. Не взаимозаменяемы с другими внутренними или наружными кольцами того же основного исполнения. | Двойное внутреннее или наружное кольцо с канавкой или шлицами. Не взаимозаменяемо с внутренними или наружными кольцами того же основного исполнения. Механически обработанный латунный сепаратор (разборный). Специальное стопорное кольцо на радиальных подшипниках. |
Конический роликовый подшипник схемы TDI с двойным внутренним кольцом (два ряда роликов с единой внутренней обоймой и двумя отдельными наружными) — это классическое инженерное решение для узлов, работающих под экстремальными комбинированными нагрузками. Пространственная геометрия подшипника HM265049DGW-HM265010, выполненного в дюймовой системе измерений, изначально спроектирована с расчетом на одновременное восприятие высоких радиальных и существенных двусторонних осевых сил. За счет применения единого широкого внутреннего кольца исключается смещение посадочных поверхностей относительно вала, что напрямую повышает жесткость всего узла и упрощает точность базирования.
Ключевой эксплуатационный плюс конструкции TDI
Предварительно отрегулированный внутренний осевой зазор (заданный с помощью промежуточного дистанционного кольца между наружными обоймами). Это снимает с монтажной бригады необходимость ручной подгонки натяжения при установке, минимизируя риск человеческого фактора. Дюймовое исполнение HM265049DGW-HM265010 гарантирует полное соответствие международным стандартам ANSI/ABMA и идеальную взаимозаменяемость в агрегатах американского и европейского производства. Подшипники этого типа отлично зарекомендовали себя в тяжело нагруженных редукторах, прокатных станах, ступичных узлах карьерной техники и буровом оборудовании — везде, где требуется предельная выносливость при высоких ударных нагрузках и минимальных простоях на обслуживание.
Режим эксплуатации и рекомендации по смазке
Стандартный рабочий диапазон температур для подшипника HM265049DGW-HM265010 составляет от -30 °C до +120 °C. При использовании специализированных термически стабилизированных сталей и высокотемпературных смазок верхний предел может быть расширен до +150 °C...+200 °C. Для узлов с умеренными скоростями вращения рекомендуется применять пластичные смазки на литиевом или комплексном литиевом загустителе с противозадирными (EP) присадками, заполняя свободное пространство корпуса на 30–50%. В высокоскоростных и сильно нагруженных редукторах предпочтителен проточный или циркуляционный метод смазывания минеральными или синтетическими индустриальными маслами средней и высокой вязкости.
Особенности монтажа и обслуживания
При установке конического роликового подшипника HM265049DGW-HM265010 особое внимание следует уделять чистоте сопрягаемых поверхностей вала и корпуса, а также точности соблюдения допусков посадки. Запрессовку необходимо производить исключительно с применением равномерного давления (через монтажные гильзы) либо с предварительным индукционным нагревом внутреннего кольца (не более +110 °C), чтобы избежать повреждения дорожек качения и роликов. Не допускается передача монтажного усилия через ролики или сепаратор. По завершении установки проверяется плавность вращения и контрольный осевой зазор.
