Конический роликовый подшипник XAA32009X-Y32009X
32612
В наличии
Условия заказа и стоимость
Цена на подшипник XAA32009X-Y32009X является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

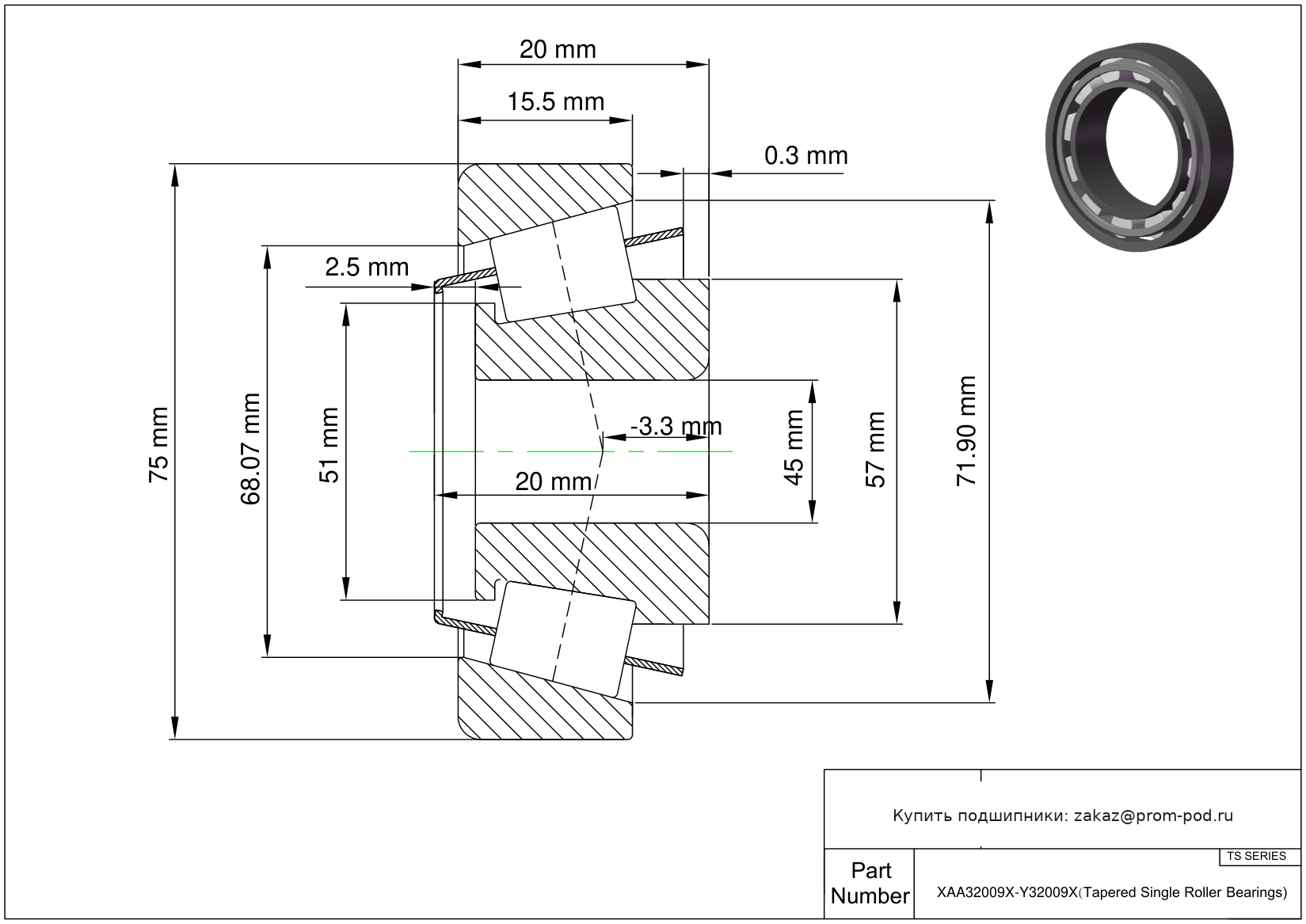

Технические характеристики XAA32009X-Y32009X
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 45 мм |
| Внешний диаметр | 75 мм |
| Ширина | 20 мм |
| Ширина конуса | 20 мм |
| Ширина чашки | 15.5 мм |
| Основные технические параметры | |
| Номер детали | XAA32009X-Y32009X |
| Бренд | Timken |
| Система измерений | Метрическая |
| Тип подшипника | Роликовый |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Обязательная |
| Тип роликового подшипника | Конический |
| Тип чашек | Стандартный |
| Номер детали чашки | Y32009X |
| Допуски | |
| Допуск диаметра отверстия | -0.012 мм до 0 |
| Допуск внешнего диаметра | -0.016 мм до 0 |
| Допуск по ширине | +0.2 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Допуск ширины конуса | -0.1 мм до 0 |
| Допуск ширины чашки | -0.15 мм до 0 |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | Сталь |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 78.7691 кН |
| Статическая радиальная нагрузка | 84.3738 кН |
| Динамическая радиальная нагрузка (90 миллионов оборотов) (C90) | 20.4173 кН |
| Динамическое расчетное значение осевого нагружения (90 миллионов вращений) (Ca90) | 13.7116 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Монтажные закругления | |
| Радиус очистки задней поверхности конуса | 3.05 мм |
| Задняя поверхность чашки, радиус до чистоты | 1.02 мм |
| Прочие характеристики | |
| Вес | 0.66 lb |
| Серия | 32009X |
| Тип | Подшипник |
| Радиальный зазор | Standard (Available in C3/C4/C5) |
| Номер части конуса | XAA32009X |
| Конус Передняя поверхность Опорный диаметр | 51 мм |
| Диаметр задней стороны конуса | 57 мм |
| Передняя поверхность чашки Задний диаметр крепления | 71.9 мм |
| Задняя поверхность чашки, диаметр опорной части | 68.07 мм |
| Зазор между передней поверхностью конуса сепаратора | 2.5 мм |
| Корпус, коническая часть, задний зазор | 0.3 мм |
| Эффективное расположение центра | -3.3 мм |
Таблица модификаций: Конический роликовый подшипник XAA32009X-Y32009X
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| XAA32009X-Y32009XR | Обозначение по стандарту ISO. | Используется для отделения основного номера подшипника от цифрового суффикса. Однокромочное несъемное формованное уплотнение. Наружное кольцо с фланцем. Размеры границ изменены в соответствии со стандартами ISO. 320ºC Максимальный диапазон температур. |
| XAB-32009X-Y32009X | Одинарное внутреннее кольцо, стандарта ISO. Не взаимозаменяемо с подшипниками того же основного исполнения. | Используется для отделения основного номера подшипника от цифрового суффикса. Однокромочное несъемное формованное уплотнение. Размеры границ изменены в соответствии со стандартами ISO. 320ºC Максимальный диапазон температур. |
| X32009X-Y32009X | Шлиц(ы) или шпоночная(ые) канавка(и). Изготовлено из специальной марки стали. | Используется для отделения основного номера подшипника от цифрового суффикса. Однокромочное несъемное формованное уплотнение. Размеры границ изменены в соответствии со стандартами ISO. 320ºC Максимальный диапазон температур. |
| 32009X | Однорядный конический роликовый подшипник метрических размеров | Используется для отделения основного номера подшипника от цифрового суффикса. |
| X32009X-Y32009XR | Шлиц(ы) или шпоночная(ые) канавка(и). Изготовлено из специальной марки стали. | Используется для отделения основного номера подшипника от цифрового суффикса. Однокромочное несъемное формованное уплотнение. Наружное кольцо с фланцем. Размеры границ изменены в соответствии со стандартами ISO. 320ºC Максимальный диапазон температур. |
| 32009 X/Q | Однорядный конический роликовый подшипник метрических размеров | Используется для отделения основного номера подшипника от цифрового суффикса. Свободная иголка. |
Похожие подшипники, размер: 45x75x20мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| GAC 45 F | Подшипник скольжения | Радиально-упорный шарнирный подшипник скольжения для одновременных радиальных и осевых нагрузок. Внутренняя резьба. |
