Конический роликовый подшипник XAA32009X-Y32009XR

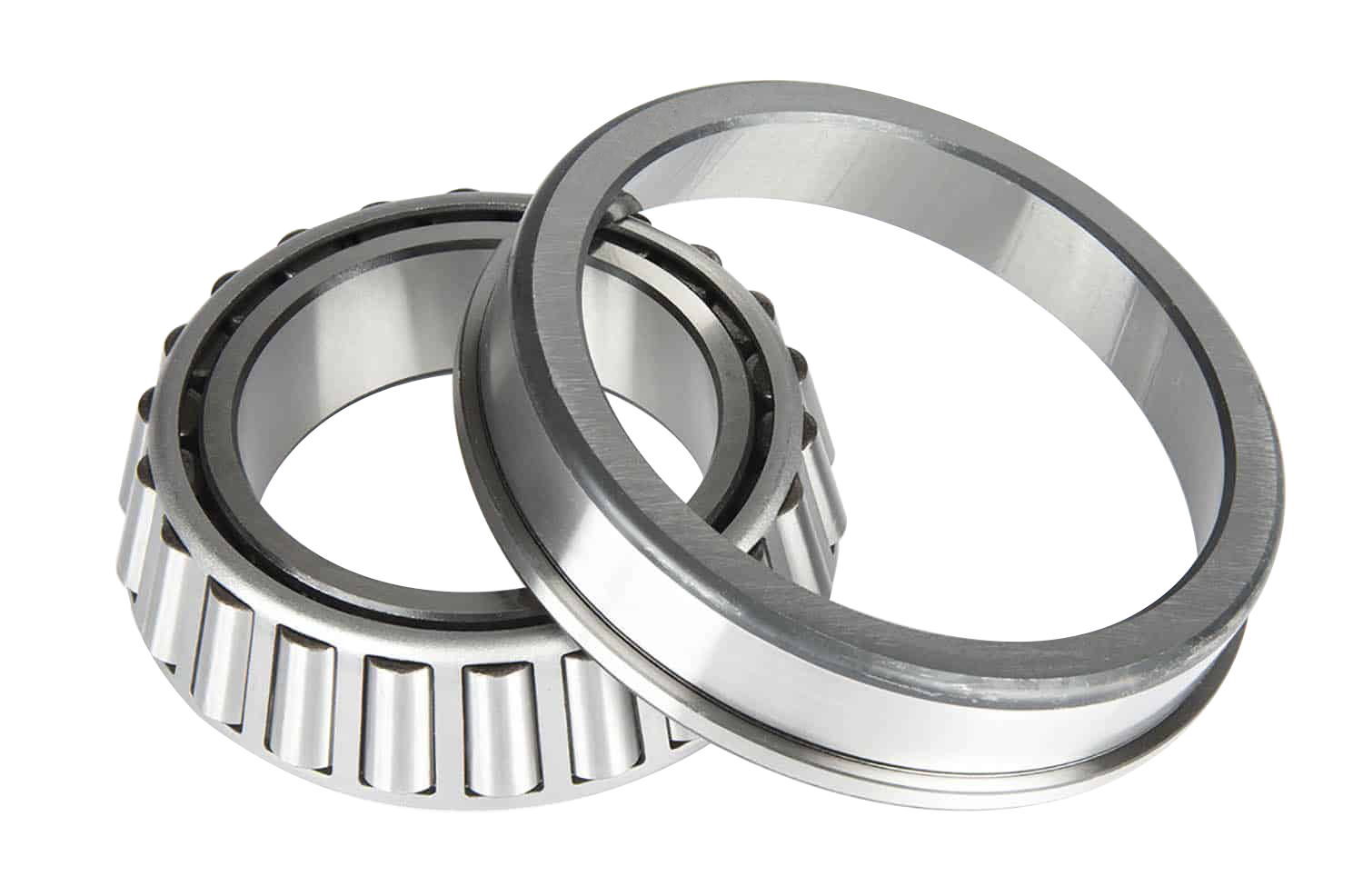

Фото XAA32009X-Y32009XR

XAA32009X-Y32009XR

В наличии

Обозначение по стандарту ISO, наружные размеры приведены в соответствие международным нормам

Размер: 45x75x20 мм

Цена по запросу

Заказать

Условия заказа и стоимость

Цена на подшипник XAA32009X-Y32009XR является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

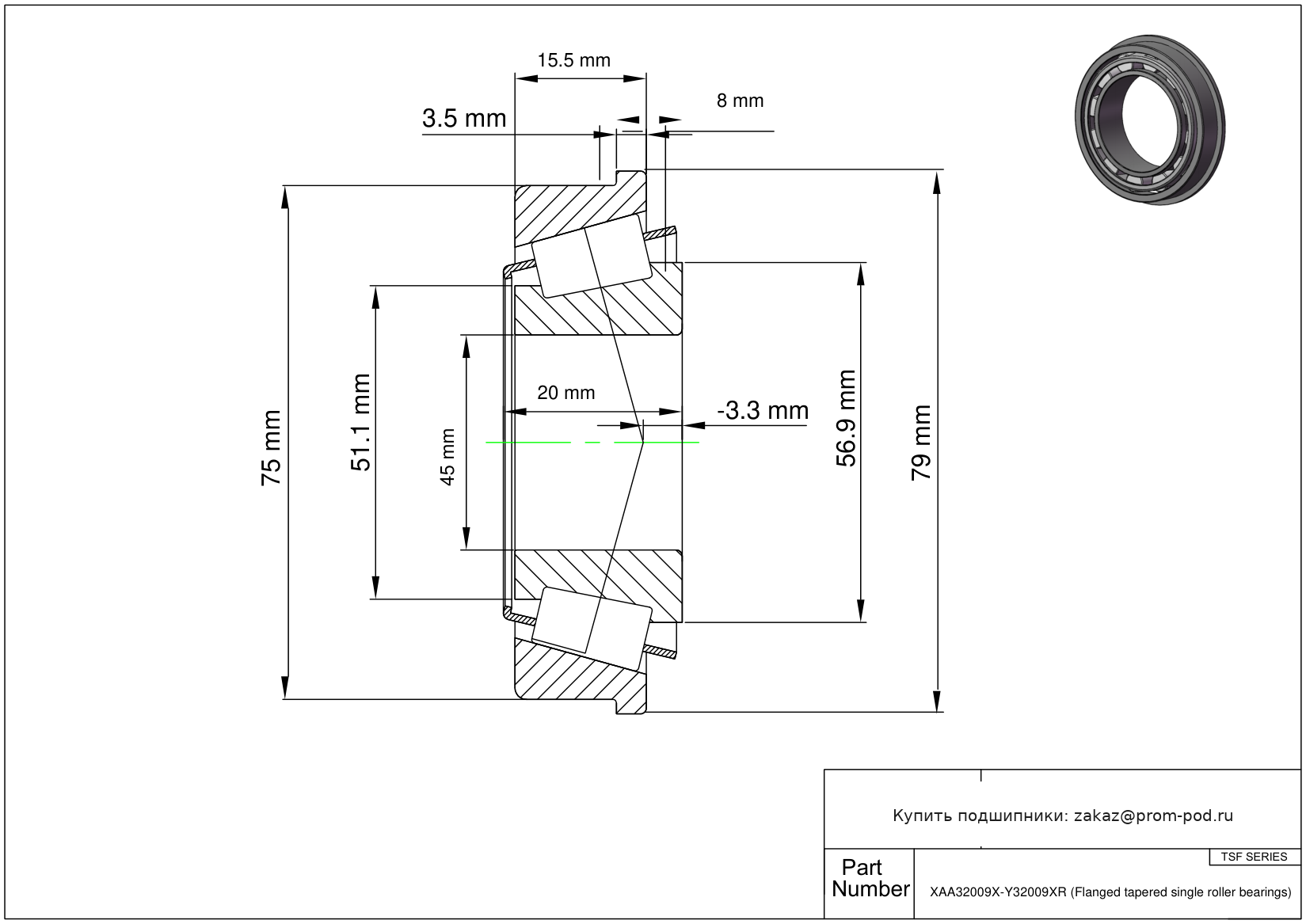

Чертеж XAA32009X-Y32009XR

Технические характеристики XAA32009X-Y32009XR

Основные и дополнительные размеры

Диаметр отверстия
45 mm
Внешний диаметр
75 mm
Ширина конуса
20 mm
Ширина чашки
15.5 mm
Внешний диаметр фланца (D1)
79 mm
Ширина фланца чашки (C1)
3.5 mm
Ширина фланцевого подшипника (T1)
8 mm

Основные технические параметры

Номер детали
XAA32009X-Y32009XR
Бренд
Timken
Система измерений
Метрическая
Тип подшипника
Роликовый
Для направления нагрузки
Комбинированная
Конструкция
Однорядный
Тип уплотнения
Открытый
Смазка
Обязательная
Тип роликового подшипника
Конический
Тип чашек
С фланцем
Номер детали чашки
Y32009XR

Допуски

Допустимость диаметра отверстия
-0.012mm до 0
Допуск внешнего диаметра
-0.016mm до 0
Диапазон температур
-30° to 110 °C
Допуск ширины конуса
-0.1mm до 0
Допуск ширины чашки
-0.15mm до 0

Материалы

Материал кольца
Хромистая сталь
Материал сепаратора
Сталь
Материал роликов
Хромированная сталь

Нагрузка

Динамическая радиальная нагрузка
17708 lbf
Статическая радиальная нагрузка
18968 lbf
Динамическая радиальная нагрузка (90 миллионов оборотов) (C90)
4590 lbf
Динамическое расчетное значение осевого нагружения (90 миллионов вращений) (Ca90)
3082.5 lbf

Сертификация и стандарты

Регламент RoHS
«Соответствует требованиям»
Регламент REACH
«Соответствует требованиям»

Монтажные закругления

Радиус очистки задней поверхности конуса
3 mm
Задняя поверхность чашки, радиус до чистоты
1 mm

Прочие характеристики

Вес
0.88 lb
Рейтинг ABEC
ABEC-1
Серия
32009X
Тип
Подшипник
Радиальный зазор
Standard (Available in C3/C4/C5)
Номер части конуса
XAA32009X
Конус Передняя поверхность Опорный диаметр
51.1 mm
Диаметр задней стороны конуса
56.9 mm
Передняя поверхность чашки Задний диаметр крепления
73.91 mm
Зазор между передней поверхностью конуса сепаратора
2.5 mm
Корпус, коническая часть, задний зазор
0.3 mm
Эффективное расположение центра
-3.3 mm

Модификации XAA32009X-Y32009XR

  • XAB-32009X-Y32009X

    Одинарное внутреннее кольцо, стандарта ISO. Не взаимозаменяемо с подшипниками того же основного исполнения. Граничные размеры не соответствуют серии размеров ISO. Сегментированный сепаратор. Измененный размер вала - не взаимозаменяем. 320ºC Максимальный диапазон температур.

  • X32009X-Y32009X

    Шлиц(ы) или шпоночная(ые) канавка(и). Изготовлено из специальной марки стали. Граничные размеры не соответствуют серии размеров ISO. Сегментированный сепаратор. Измененный размер вала - не взаимозаменяем. 320ºC Максимальный диапазон температур.

  • XAA32009X-Y32009X

    Обозначение по стандарту ISO. Граничные размеры не соответствуют серии размеров ISO. Сегментированный сепаратор. Измененный размер вала - не взаимозаменяем. 320ºC Максимальный диапазон температур.

  • 32009X

    Граничные размеры не соответствуют серии размеров ISO.

  • X32009X-Y32009XR

    Шлиц(ы) или шпоночная(ые) канавка(и). Изготовлено из специальной марки стали. С выпуклыми асимметричными роликами и обработанным сепаратором. Граничные размеры не соответствуют серии размеров ISO. Сегментированный сепаратор. Измененный размер вала - не взаимозаменяем. 320ºC Максимальный диапазон температур.

  • 32009 X/Q

Похожие подшипники, размер: 45.00x75.00x20.00мм
