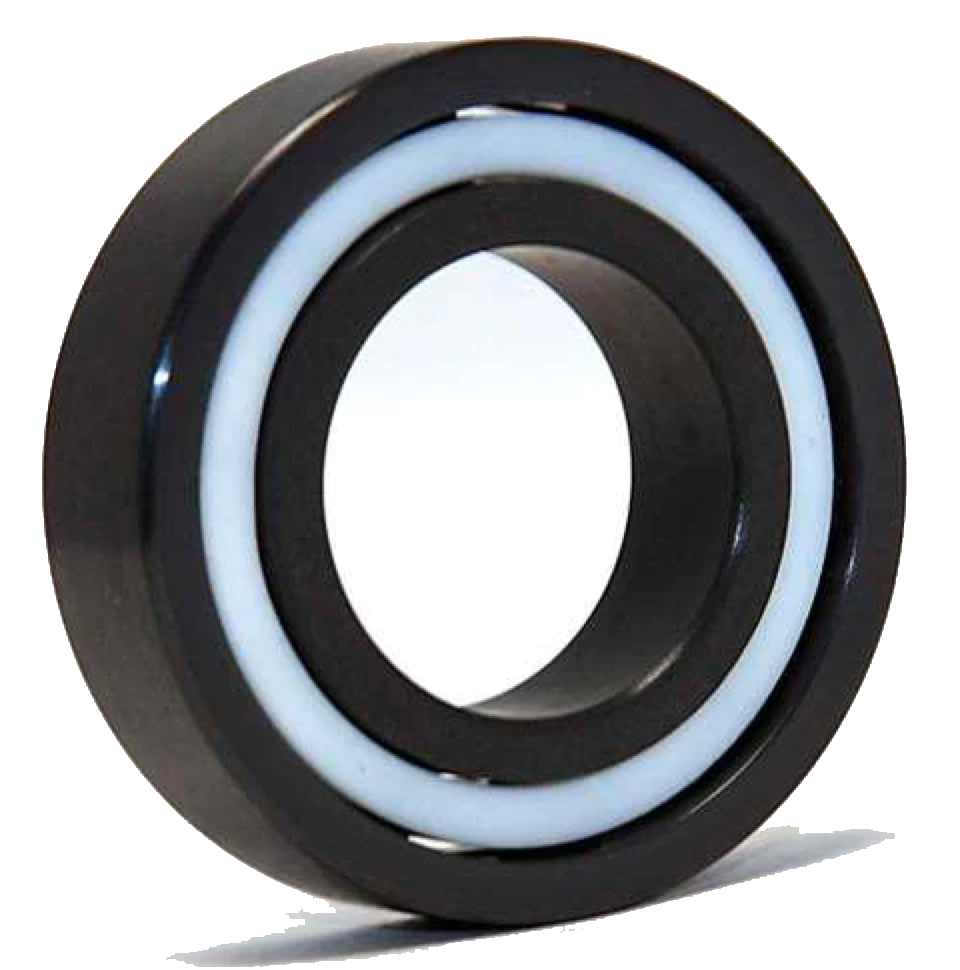

Радиально-упорный шариковый подшипник CE7009SCPP
52514
В наличии
Условия заказа и стоимость
Цена на подшипник CE7009SCPP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

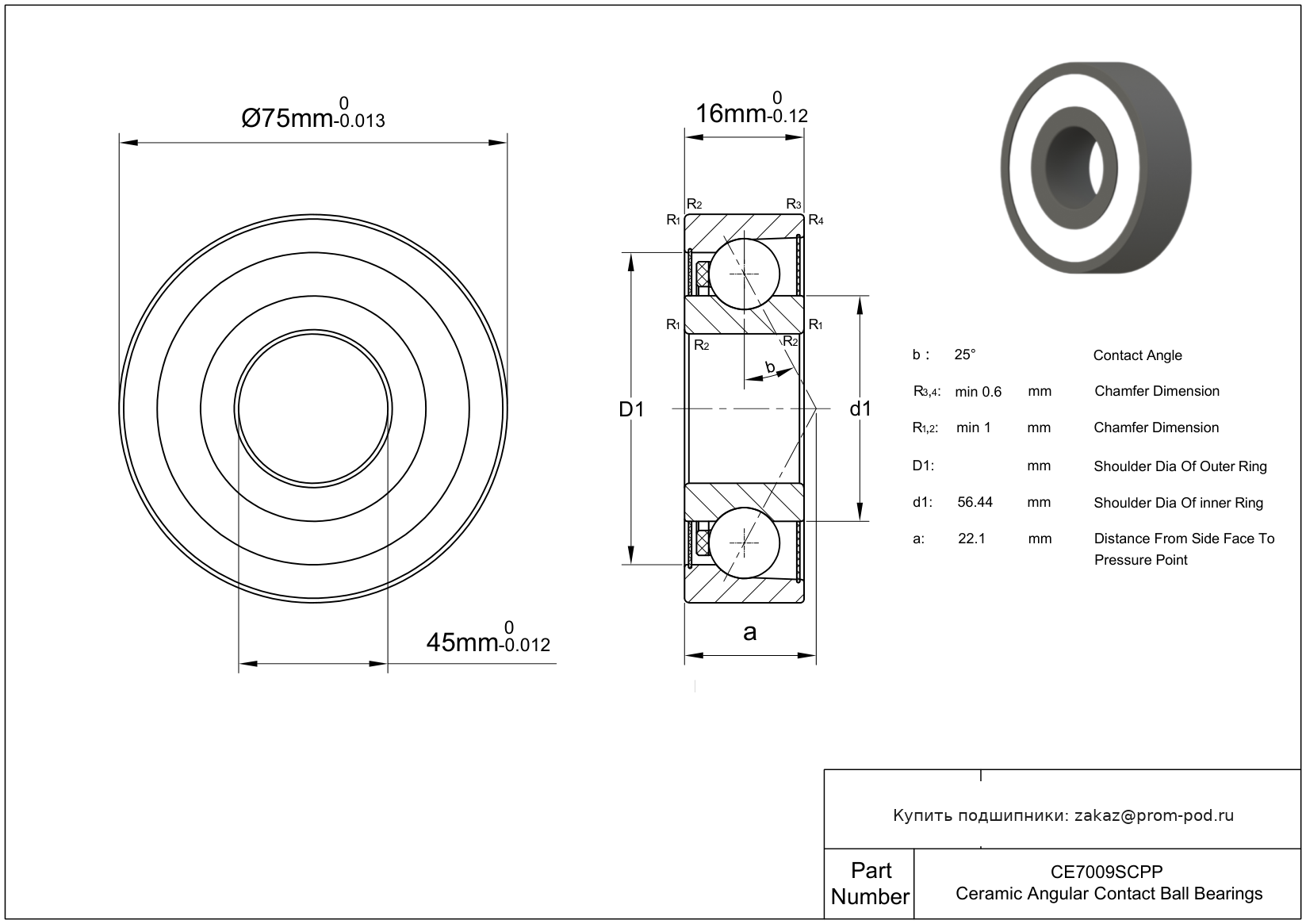

Технические характеристики CE7009SCPP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 45 мм |
| Внешний диаметр | 75 мм |
| Ширина | 16 мм |
| Основные технические параметры | |
| Номер детали | CE7009SCPP |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Угловой контакт |
| Конструкция | Однорядный |
| Тип уплотнения | Уплотнённый |
| Смазка | Сухая |
| Допуски | |
| Допуск диаметра отверстия | -0.012 мм до 0 |
| Допуск внешнего диаметра | -0.013 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Диапазон температур | -176 до 2192 °F |
| Материалы | |
| Материал кольца | Карбид кремния |
| Материал сепаратора | PEEK (полиэфирэфиркетон) |
| Материал шариков | Кремнийкарбид |
| Нагрузка | |
| Динамическая радиальная нагрузка | 1.628 кН |
| Статическая радиальная нагрузка | 1.2232 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 5.8 |
| Вес | 0.1 kg |
| Угол контакта | 25 ° |
| Точка давления (a) | 22.1 мм |
| Диаметр шара | 5.556 мм |
| Диаметр борта внутреннего кольца (широкий торец) | 56.44 мм |
| Диаметр борта внутреннего кольца (узкий торец) | 55.17 мм |
| Размер фаски (r1 2)(мин) | 1 мм |
| Размер фаски (r3 4)(мин) | 0.6 мм |
| Количество шариков | 25 |
Таблица модификаций: Радиально-упорный шариковый подшипник CE7009SCPP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CE7009ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| CE7009ZRPP | Два уплотнения. Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| CE7009SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7009SIPP | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| S7009 FEGA/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Тела качения из нитрида кремния. Обозначение типа смазки. Угол контакта α=18, высокоскоростные, тип E. |
| S7009 ACD/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. |
| S7009 CEGA/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Обозначение типа смазки. Угол контакта α=15, высокоскоростные, тип E. |
| S7009 CEGA/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Тела качения из нитрида кремния. Обозначение типа смазки. Угол контакта α=15, высокоскоростные, тип E. |
| 7009 ACDGC/P4A | Карбид-кремниевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Угол контакта α=15. |
| 7009 ACDGB/P4A | Карбид-кремниевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Угол контакта α=40. |
| 7009 ACDGA/P4A | Карбид-кремниевый однорядный радиально-упорный керамический шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| 7009 ACDGA/HCP4A | Карбид-кремниевый однорядный радиально-упорный керамический шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| 7009 ACBGA/P4A | Карбид-кремниевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=40, полиамидный сепаратор, для универсальной установки. Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии. |
| S7009 FW/HC | Шарики и кольца из материала AISI 440C. | Тела качения из нитрида кремния. Угол контакта α=18, высокоскоростные, тип W. |
| S7009 CE/HCP4BVG275 | Шарики и кольца из материала AISI 440C. | Стеклонаполненный полиэфирэфиркетон (PEEK), центрируемый по шарикам. Тела качения из нитрида кремния. Класс точности P4 соответствует P4S по DIN 628-6. Угол контакта α=15, высокоскоростные, тип E. Угол контакта α=40. |
| S7009 CE/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. |
| S7009 CDTP/HCP4B | Шарики и кольца из материала AISI 440C. | Дуплекс пара, схема монтажа тандем. Тела качения из нитрида кремния. Пара подшипников со специальным преднатягом, цифры указывают на среднее значение преднатяга в мкм. Класс точности P4 соответствует P4S по DIN 628-6. Угол контакта α=40. |
| S7009 CD/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| S7009 CDTP/P4B | Шарики и кольца из материала AISI 440C. | Дуплекс пара, схема монтажа тандем. Пара подшипников со специальным преднатягом, цифры указывают на среднее значение преднатяга в мкм. Класс точности P4 соответствует P4S по DIN 628-6. Угол контакта α=40. |
| 7009 FEGA/HCP4AH1 | Карбид-кремниевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Уменьшенный допуск на монтажный размер H1 (постскриптум: H1 с допуском ± ). Тела качения из нитрида кремния. Обозначение типа смазки. Угол контакта α=18, высокоскоростные, тип E. |
| S7009 ACDTP/P4B | Шарики и кольца из материала AISI 440C. | Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Класс точности P4 соответствует P4S по DIN 628-6. Стеклонаполненный полиамид PA46, центрируемый по шарикам. Угол контакта α=40. |
| S7009 ACE/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. |
| S7009 ACE/P4BVG275 | Шарики и кольца из материала AISI 440C. | Стеклонаполненный полиэфирэфиркетон (PEEK), центрируемый по шарикам. Угол контакта α=25, высокоскоростные, тип E. Класс точности P4 соответствует P4S по DIN 628-6. Угол контакта α=40. |
| S7009 CB/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Нормальное обозначение осевого люфта для сдвоенных подшипников. |
| S7009 CD/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| S7009 ACDTP/HCP4B | Шарики и кольца из материала AISI 440C. | Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. Класс точности P4 соответствует P4S по DIN 628-6. Стеклонаполненный полиамид PA46, центрируемый по шарикам. Угол контакта α=40. |
| S7009 ACE/HCP4BVG275 | Шарики и кольца из материала AISI 440C. | Стеклонаполненный полиэфирэфиркетон (PEEK), центрируемый по шарикам. Угол контакта α=25, высокоскоростные, тип E. Тела качения из нитрида кремния. Класс точности P4 соответствует P4S по DIN 628-6. Угол контакта α=40. |
| S7009 ACE/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Тела качения из нитрида кремния. |
| S7009 CB/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников. |
| S7009 ACD/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. |
Аналоги CE7009SCPP
- SS7009 2RS
Резиновые уплотнения с обеих сторон подшипника.
- TMB009LLUC3
Специальная сталь с термообработкой для более длительного срока службы. Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два механических уплотнений.
- 109
- S6009
Шарики и кольца из материала AISI 440C.
- S6009 2rs
Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника.
- S6009zz
Шарики и кольца из материала AISI 440C. Подшипник с защитными шайбами с двух сторон.
- 6009
- 6009 2RS
Резиновые уплотнения с обеих сторон подшипника.
- 6009C
Угол контакта α=15.
- SMR6009C-2YS/C3 #3 MG2
Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. Тип смазки: Exxon Beacon 325. Внутренний зазор больше нормального. Сепаратор: Высококачественная сталь. Сепаратор: Латунь. Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=15.
- 6009/HC5C3
Тела качения из нитрида кремния. Внутренний зазор больше нормального.
- CEZR 6009
Керамическими шариковый подшипник армированный цирконием.
- CEZR 6009 2RS
Керамическими шариковый подшипник армированный цирконием. Резиновые уплотнения с обеих сторон подшипника.
- CESI 6009
Керамическими шариковый подшипник с силиконовой изоляцией.
- CESI 6009 2RS
Керамическими шариковый подшипник с силиконовой изоляцией. Резиновые уплотнения с обеих сторон подшипника.
- CESC 6009
Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений.
- CESC 6009 2RS
Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. Резиновые уплотнения с обеих сторон подшипника.
- 6009H
Тяжелый предварительный натяг.
- 6009H/FVSL613
Паз упорного кольца на стороне подшипника противоположного защитной шайбе. Упорное кольцо в комплекте. Тяжелый предварительный натяг. Однорядный, максимальной грузоподъемности, со слотом для ввода шариков, с узкой шириной. Пищевая смазка.
- 6009H-2RS
Резиновые уплотнения с обеих сторон подшипника. Тяжелый предварительный натяг.
Похожие подшипники, размер: 45x75x16мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| NJ 1009 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 1009 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 1009 ECPH | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). |
| NU 1009 ECP/HC5C3 | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Символ внутреннего зазора ABMA 3. Радиальный внутренний зазор (RIC): C5 > C4. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. Специальное стопорное кольцо на радиальных подшипниках. |
| N 1009 TN/SP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Литой сепаратор из монолитного спроектированного полимера. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. |
| N 1009 KPHA/SP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по наружному кольцу. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. Коническое внутреннее отверстие (конусность 1:12). |
