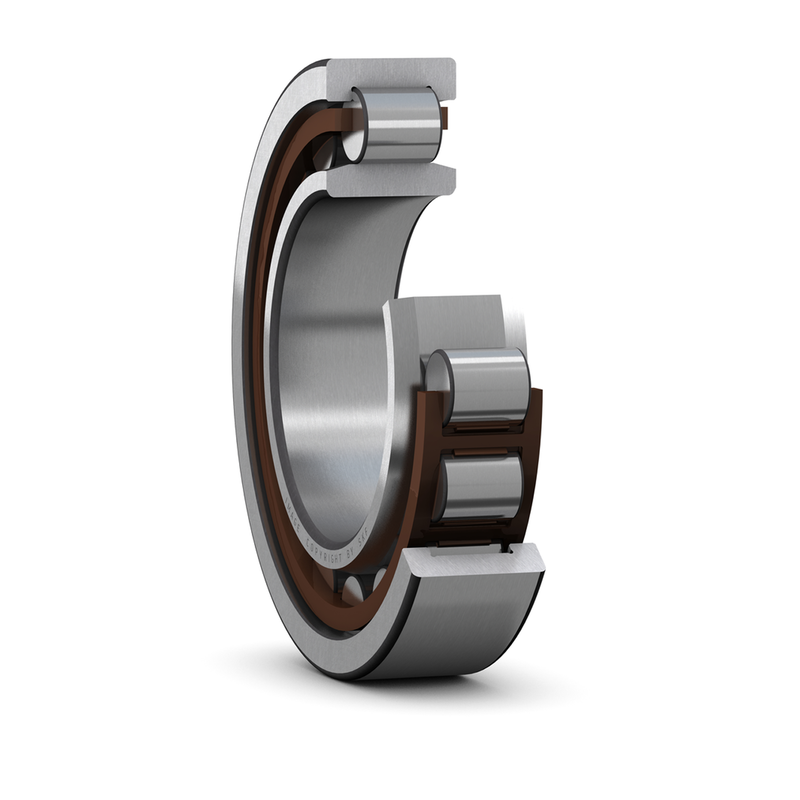

Цилиндрический роликовый подшипник NU 304 ECP
NU 304 ECP
В наличии
Условия заказа и стоимость
Цена на подшипник NU 304 ECP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:
Технические характеристики NU 304 ECP
Основные и дополнительные размеры
- Диаметр отверстия
- 20 мм
- Внешний диаметр
- 52 мм
- Ширина
- 15 мм
Основные технические параметры
- Номер детали
- NU 304 ECP
- Бренд
- SKF
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Комбинированная
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Смазка: Литол/Масло
- Тип внутреннего кольца
- С внутренним кольцом
- Тип роликового подшипника
- Цилиндрический
Допуски
- Допуск диаметра отверстия
- -0.01 мм до 0
- Допуск внешнего диаметра
- -0.013 мм до 0
- Допуск по ширине
- -0.12 мм до 0
- Диапазон температур
- -30° до 110 °C
- Допустимое осевое смещение (макс.)
- 0.9 мм
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- PA66 cage/ roller centred
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 35.5323 кН
- Статическая радиальная нагрузка
- 26.022 кН
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 18
- Вес
- 0.14 kg
- Размер фаски r1/2(мин.)
- 1.1 мм
- Размер фаски r3/4(мин.)
- 0.6 мм
- Диаметр заплечика (борта) наружного кольца
- 41.85 мм
- Диаметр рабочей части внутреннего кольца
- 27.5 мм
Таблица модификаций: Цилиндрический роликовый подшипник NU 304 ECP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| BL304ZNR | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. | |
| QJ 304 N2PHAS | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу. Подшипник с двумя смещёнными на α=180 стопорящими пазами на наружной поверхности наружного кольца (для удерживания подшипника от проворачивания). |
| QJ 304 N2MA | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов. |
| QJ 304 MA | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Угол контакта 25 градусов. Сепаратор: Латунь. |
| 304SZZST-W64F | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник со съемными защитными шайбами с двух сторон. Кольца и тела качения из нержавеющей стали (440C). Короноидальный сепаратор. Пищевая смазка. |
| 304SZZST | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник со съемными защитными шайбами с двух сторон. Кольца и тела качения из нержавеющей стали (440C). |
| EC1-TAB304/14.48#01 | Радиальный шариковый подшипник со специальным компенсирующим кольцом на наружной обойме для предотвращения прокручивания в корпусе. | |
| TMB304NR | Специальная сталь с термообработкой для более длительного срока службы. | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| TMB304JRNC3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. Сепаратор состоящий из двух плоских штампованных колец, центрируемый по шарикам. Канавка для стопорного кольца в наружном кольце. |
| TMB304JR2LUAC4 | Специальная сталь с термообработкой для более длительного срока службы. | Уплотнение полиакриловое контактное (от -15 до +150°C) с одной стороны подшипника. Штампованный сепаратор из упрочнённой стали. Внутренний зазор больше С3. |
| TMB304JR | Специальная сталь с термообработкой для более длительного срока службы. | Сепаратор состоящий из двух плоских штампованных колец, центрируемый по шарикам. |
| TMB304CX1 | Специальная сталь с термообработкой для более длительного срока службы. | Специальное обозначение осевого люфта для сдвоенных подшипников. |
| TMB304 | Специальная сталь с термообработкой для более длительного срока службы. | Основное исполнение. |
| N 304 ECP | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| BL304Z | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. | |
| BL304LUZ | Стандартное контактное нитрильное уплотнение с одной стороны подшипника (от -20 до +120°C). Защитная шайба с одной стороны, крепится с помощью стопорного кольца. | |
| 304SS | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Защитная шайба с двух сторон. Низкий крутящий момент, высокая скорость, обеспечение удержания смазки и защиты от загрязнения. Изготовлен из нержавеющей стали 302. |
| 304 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Основное исполнение. |
| BL304 | Основное исполнение. | |
| 304W | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Короноидальный сепаратор. |
| 304PP | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Два уплотнения. |
| 304KDG | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | K+D. Тип Conrad, без паза для ввода шариков. Одна защитная шайба. Обозначение типа смазки. |
| 304K | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Тип слота Conrad без заполнения. |
| NUP 304 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 304 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
Аналоги NU 304 ECP
- 21304-E1-XL-TVPB
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), сепаратор оконного типа, с центрированием по внутреннему кольцу. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 21304-E1-XL-TVPB-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), сепаратор оконного типа, с центрированием по внутреннему кольцу. Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
Похожие подшипники, размер: 20x52x15мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 1304 ETN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| 7304 ACCBM | Радиально-упорный шариковый подшипник | Универсальный подходящий средний клиренс. Латунная обойма. Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии. |
| 7304 BE-2RZP | Радиально-упорный шариковый подшипник | Уплотнения с двух сторон (для серии KH). Контактный угол α=40, усиленная внутренняя конструкция. Уплотнение с одной стороны. |
| 7304 BECBM | Радиально-упорный шариковый подшипник | B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| 7304 BECBP | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7304 BECBY | Радиально-упорный шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7304 BEGAP | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7304 BEGBP | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Угол контакта α=40. Уплотнение с одной стороны. |
| 7304 BEP | Радиально-упорный шариковый подшипник | B + E + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7304 BECBPH | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Тяжелый предварительный натяг. |
| S1304 ETN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| SS7304 | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. |
| SS7304 2RS | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. Резиновые уплотнения с обеих сторон подшипника. |
| S6304 | Шариковый подшипник | Шарики и кольца из материала AISI 440C. |
| S6304 2rs | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника. |
| S6304zz | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Подшипник с защитными шайбами с двух сторон. |
| 6304 | Шариковый подшипник | |
| 6304 2RS | Шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. |
| CE1304ZR | Самоустанавливающийся шариковый подшипник | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. |
| CE1304SI | Самоустанавливающийся шариковый подшипник | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. |
