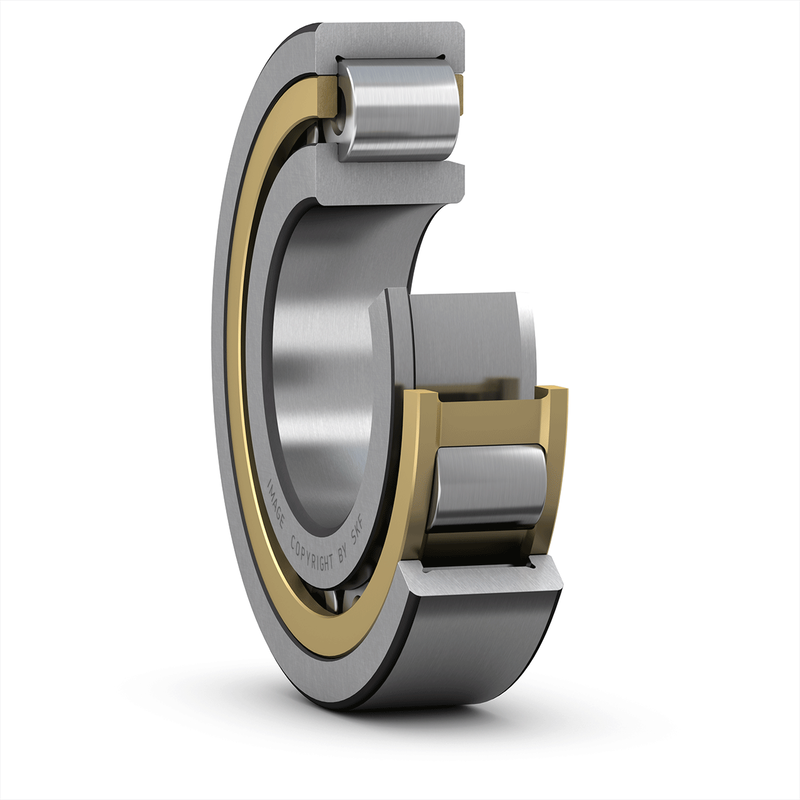

Цилиндрический роликовый подшипник NJ 306 ECM
NJ 306 ECM
В наличии
Цена на подшипник NJ 306 ECM является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики NJ 306 ECM

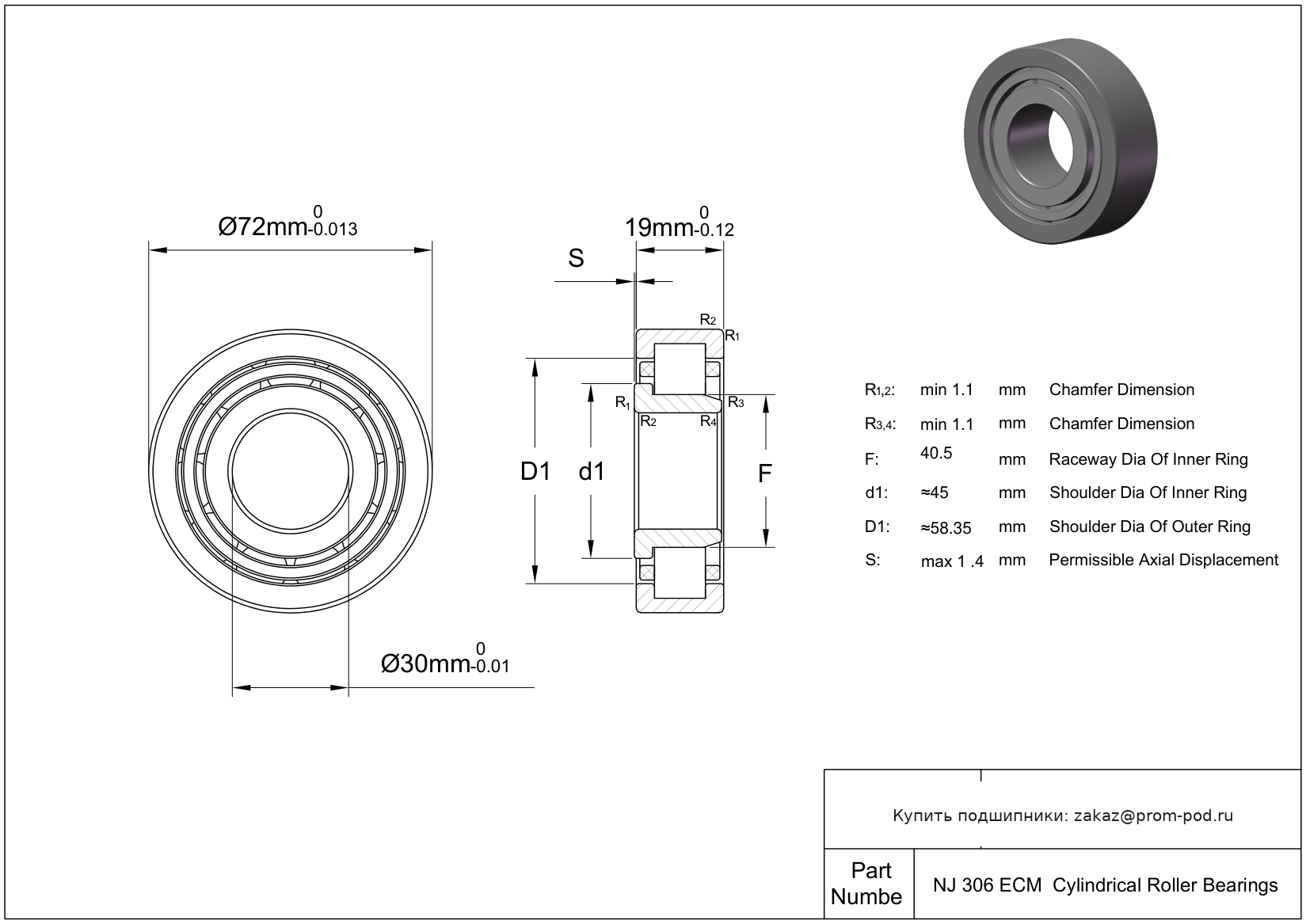

Основные и дополнительные размеры
- Диаметр отверстия
- 30 мм
- Внешний диаметр
- 72 мм
- Ширина
- 19 мм
Основные технические параметры
- Номер детали
- NJ 306 ECM
- Бренд
- SKF
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Комбинированная
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Смазка: Литол/Масло
- Тип внутреннего кольца
- С внутренним кольцом
- Тип роликового подшипника
- Цилиндрический
Допуски
- Допуск диаметра отверстия
- -0.01 мм до 0
- Допуск внешнего диаметра
- -0.013 мм до 0
- Допуск по ширине
- -0.12 мм до 0
- Диапазон температур
- -30° до 110 °C
- Допустимое осевое смещение (макс.)
- 1.4 мм
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- Латунная сепаратор/центрирование ролика
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 58.5474 кН
- Статическая радиальная нагрузка
- 48.0407 кН
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 12
- Вес
- 0.42 kg
- Диаметр заплечика (борта) внутреннего кольца
- 45 мм
- Размер фаски r1/2(мин.)
- 1.1 мм
- Размер фаски r3/4(мин.)
- 1.1 мм
- Диаметр заплечика (борта) наружного кольца
- 58.35 мм
- Диаметр рабочей части внутреннего кольца
- 40.5 мм
Таблица модификаций: Цилиндрический роликовый подшипник NJ 306 ECM
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NJ 306 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 306 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 306 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| TMB306NRC3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| 306-ZN | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо на другой стороне. |
| 306-ZNR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. |
| 306-2ZNR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | 2Z+NR канавка под стопорное кольцо на наружном кольце с установленным стопорным кольцом и штампованными стальными защитными шайбами с обеих сторон подшипника. |
| 306 NR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| TMB306NR | Специальная сталь с термообработкой для более длительного срока службы. | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| TMB306LLUC3 | Специальная сталь с термообработкой для более длительного срока службы. | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два механических уплотнений. |
| TMB306CC3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. Угол контакта α=15. |
| CS306LLU | Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C). | |
| 306MFF | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Сепаратор: Латунь. |
| TMB306CC3U87 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. Радиально-упорный шариковый подшипник серии 9000 с разъемным внутренним кольцом, угол контакта 29°. Угол контакта α=15. |
| TMB306C3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. |
| TMB306 | Специальная сталь с термообработкой для более длительного срока службы. | Основное исполнение. |
| BL306ZNRC3 | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. Внутренний зазор больше нормального. | |
| 306M | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Латунь. |
| BL306ZZ | Подшипник с защитными шайбами с двух сторон. | |
| 306MG | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Обозначение типа смазки. Сепаратор: Латунь. |
| 306SF | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Высококачественная сталь. Пищевая смазка. |
| 306SFFC | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Однорядный радиальный подшипник с шириной картриджа, с двумя защитными шайбами. |
| 306SFF-HYB#1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Керамические тела качения и допуски ABEC-1. Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Сепаратор: Высококачественная сталь. |
| 306SW1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Прорезь или выбитое отверстие на кольце. Сепаратор: Высококачественная сталь. |
| 306SZZC | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Однорядный радиальный подшипник, ширина картриджа, с двумя уплотнениями. |
| 306SZZG | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитными шайбами с двух сторон. Обозначение типа смазки. Сепаратор: Высококачественная сталь. |
| 306SZZST | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник со съемными защитными шайбами с двух сторон. Кольца и тела качения из нержавеющей стали (440C). |
| 306 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Основное исполнение. |
| 306-Z | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 306/C3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. |
Аналоги NJ 306 ECM
- 21306 CC
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 21306 CC/W64
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 21306 CC/C3
Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 21306A
Угол контакта 25 градусов.
- 21306VAC
Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии. Варианты смазки: Другое / Вариант.
- 21306VAA
Специальные коды вариаций. VAA начинается с буквенного кода, присвоенного для обозначения модификации от стандарта (например, 1-я модификация, 2-я модификация и т.д.). Эти коды подшипников никоим образом не указывают на модификацию по сравнению со стандартом. Для получения информации о конкретной модификации необходимо обратиться к инженерам.
- 21306EJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21306EJW33C2
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21306EJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21306KEJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 21306KEJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 21306-E1-XL-TVPB
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), сепаратор оконного типа, с центрированием по внутреннему кольцу. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 21306-E1-XL-TVPB-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), сепаратор оконного типа, с центрированием по внутреннему кольцу. Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
Похожие подшипники, размер: 30x72x19мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 1306 EKTN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| 1306 ETN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| 7306 ACCBM | Радиально-упорный шариковый подшипник | Универсальный подходящий средний клиренс. Латунная обойма. Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии. |
| 7306 BE-2RZP | Радиально-упорный шариковый подшипник | Уплотнения с двух сторон (для серии KH). Контактный угол α=40, усиленная внутренняя конструкция. Уплотнение с одной стороны. |
| 7306 BECBM | Радиально-упорный шариковый подшипник | B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| 7306 BECBP | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7306 BECBY | Радиально-упорный шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7306 BEGAM | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Сепаратор: Латунь. |
| 7306 BEGAP | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7306 BEGBM | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Сепаратор: Латунь. Угол контакта α=40. |
| 7306 BEGBP | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Угол контакта α=40. Уплотнение с одной стороны. |
| 7306 BEGBY | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=40. |
| 7306 BEP | Радиально-упорный шариковый подшипник | B + E + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7306 BEGAPH | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Тяжелый предварительный натяг. |
| S1306 EKTN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| S1306 ETN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| SS7306 | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. |
| SS7306 2RS | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. Резиновые уплотнения с обеих сторон подшипника. |
| S6306 | Шариковый подшипник | Шарики и кольца из материала AISI 440C. |
| S6306 2rs | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника. |
