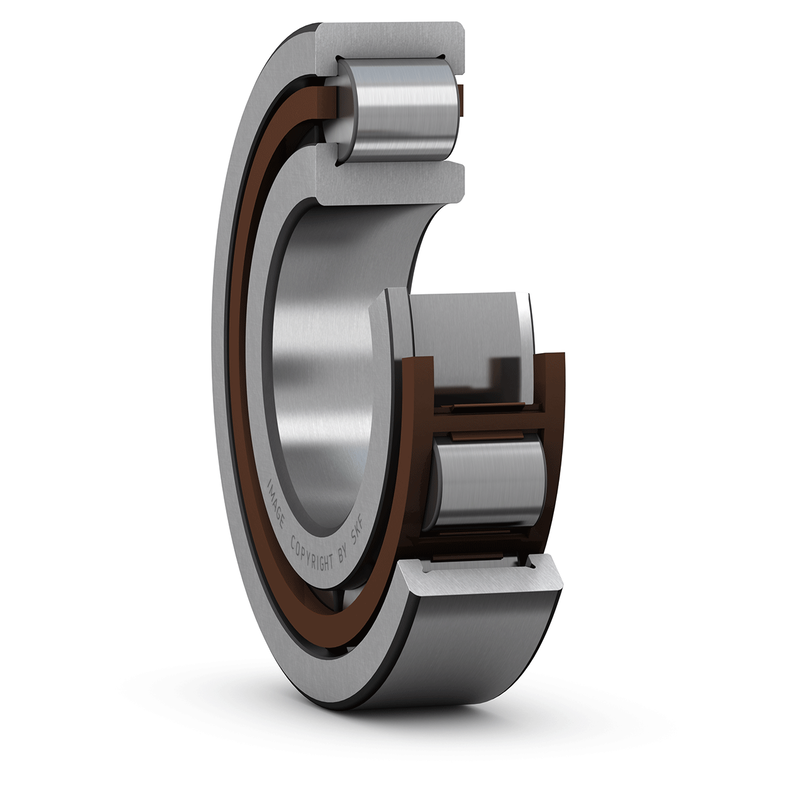

Цилиндрический роликовый подшипник NJ 308 ECPH
NJ 308 ECPH
В наличии
Цена на подшипник NJ 308 ECPH является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики NJ 308 ECPH

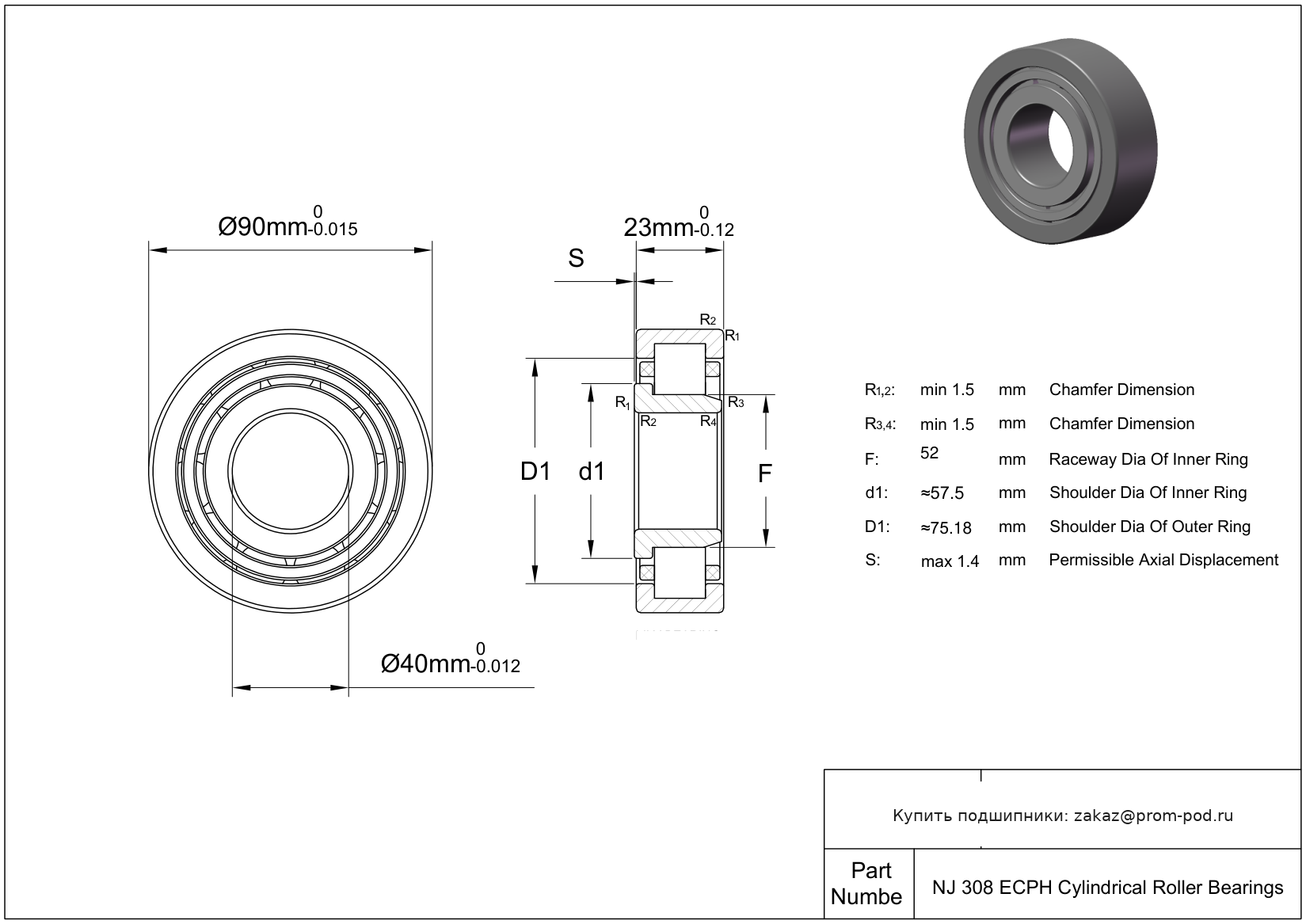

Основные и дополнительные размеры
- Диаметр отверстия
- 40 мм
- Внешний диаметр
- 90 мм
- Ширина
- 23 мм
Основные технические параметры
- Номер детали
- NJ 308 ECPH
- Бренд
- SKF
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Комбинированная
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Смазка: Литол/Масло
- Тип внутреннего кольца
- С внутренним кольцом
- Тип роликового подшипника
- Цилиндрический
Допуски
- Допуск диаметра отверстия
- -0.012 мм до 0
- Допуск внешнего диаметра
- -0.015 мм до 0
- Допуск по ширине
- -0.12 мм до 0
- Диапазон температур
- -30° до 110 °C
- Допустимое осевое смещение (макс.)
- 1.4 мм
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- Корпус из PEEK / ролик центрированный
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 93.079 кН
- Статическая радиальная нагрузка
- 78.0662 кН
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 10
- Вес
- 0.67 kg
- Диаметр заплечика (борта) внутреннего кольца
- 57.5 мм
- Размер фаски r1/2(мин.)
- 1.5 мм
- Размер фаски r3/4(мин.)
- 1.5 мм
- Диаметр заплечика (борта) наружного кольца
- 75.18 мм
- Диаметр рабочей части внутреннего кольца
- 52 мм
Таблица модификаций: Цилиндрический роликовый подшипник NJ 308 ECPH
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NJ 308 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 308 ECM | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 308 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 308 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| 308S-HYB#1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Керамические тела качения и допуски ABEC-1. Сепаратор: Высококачественная сталь. |
| 308NR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| 308NR/C3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| 308SFFCG | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Однорядный радиальный подшипник с шириной картриджа, с двумя защитными шайбами и стопорным кольцом. |
| 308/C3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. |
| 308-Z | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 308 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Основное исполнение. |
| 308SZZ-HYB#1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Керамические тела качения и допуски ABEC-1. Подшипник с защитными шайбами с двух сторон. Сепаратор: Высококачественная сталь. |
| 308SZZC | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Однорядный радиальный подшипник, ширина картриджа, с двумя уплотнениями. |
| 308-2ZNR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | 2Z+NR канавка под стопорное кольцо на наружном кольце с установленным стопорным кольцом и штампованными стальными защитными шайбами с обеих сторон подшипника. |
| 308SFF-HYB#1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Керамические тела качения и допуски ABEC-1. Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Сепаратор: Высококачественная сталь. |
| BL308NRC3 | Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. | |
| 308M | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Латунь. |
| 308 N | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Канавка для стопорного кольца в наружном кольце. |
| 308-ZNR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. |
| 308 NR/C3VE110 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. Уплотнения из витона, увеличенный зазор, стальной фиксатор, высокотемпературная смазка. Смазка. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. Однорядный, максимальной грузоподъемности, со слотом для ввода шариков, с узкой шириной. |
| BSA 308 CGB | Высокоточный радиально-упорный шариковый подшипник для опор шарико-винтовых передач с увеличенным углом контакта. | Специальный радиальный зазор, цифры указывают на среднее значение класса зазора в мкм. Угол контакта α=40. |
| BSA 308 CGA | Высокоточный радиально-упорный шариковый подшипник для опор шарико-винтовых передач с увеличенным углом контакта. | Угол контакта 25 градусов. Специальный радиальный зазор, цифры указывают на среднее значение класса зазора в мкм. |
| TMB308LLUC3 | Специальная сталь с термообработкой для более длительного срока службы. | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два механических уплотнений. |
| TMB308CS32 | Специальная сталь с термообработкой для более длительного срока службы. | Сепаратор: Высококачественная сталь. Угол контакта α=15. |
| CS308LLU | Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C). | |
| BL308ZZNR | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. | |
| BL308NR-OBS | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. Обозначение типа смазки. Сепаратор: Высококачественная сталь. Угол контакта α=40. | |
| TMB308ZC3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| TMB308X4JR2C3 | Специальная сталь с термообработкой для более длительного срока службы. | Штампованный сепаратор из упрочнённой стали. Внутренний зазор больше нормального. Старое обозначение: Радиально-упорный шарикоподшипник с углом контакта α=30. |
| TMB308C3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. |
