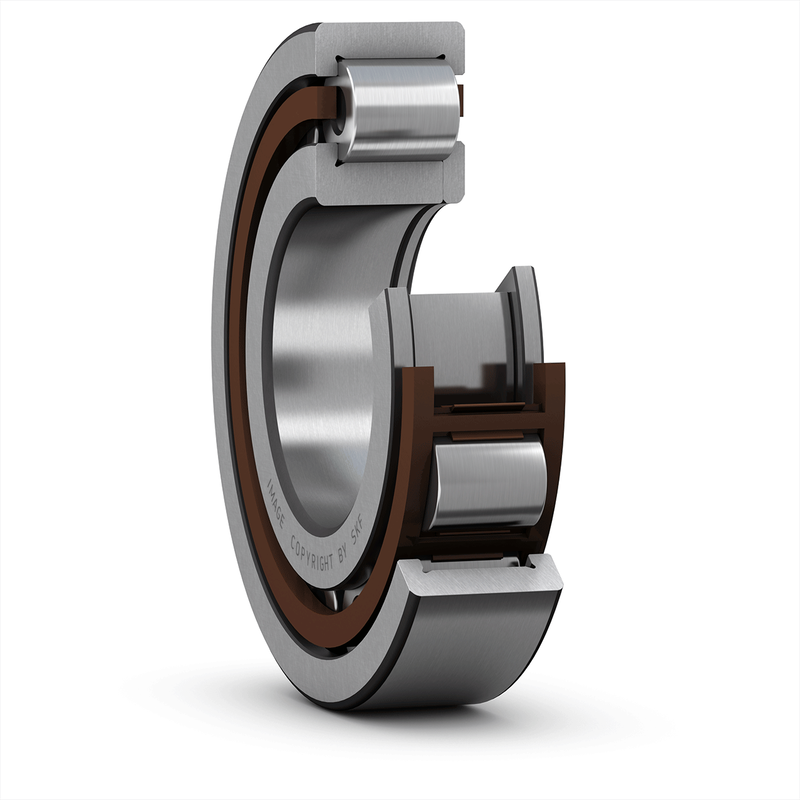

Цилиндрический роликовый подшипник NUP 2309 ECP
NUP 2309 ECP
В наличии
Цена на подшипник NUP 2309 ECP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики NUP 2309 ECP

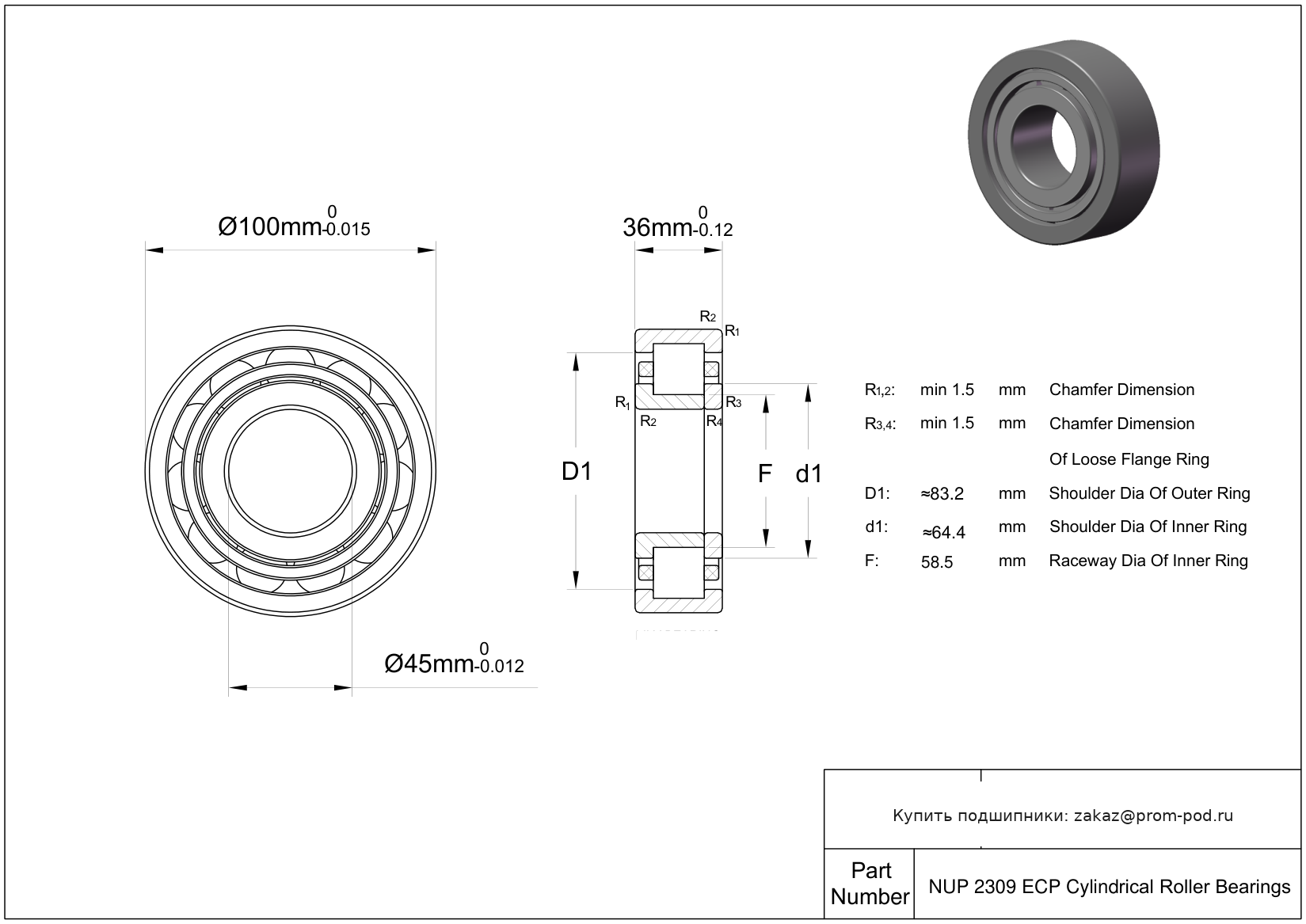

Основные и дополнительные размеры
- Диаметр отверстия
- 45 мм
- Внешний диаметр
- 100 мм
- Ширина
- 36 мм
Основные технические параметры
- Номер детали
- NUP 2309 ECP
- Бренд
- SKF
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Комбинированная
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Смазка: Литол/Масло
- Тип внутреннего кольца
- С внутренним кольцом
- Тип роликового подшипника
- Цилиндрический
Допуски
- Допуск диаметра отверстия
- -0.012 мм до 0
- Допуск внешнего диаметра
- -0.015 мм до 0
- Допуск по ширине
- -0.12 мм до 0
- Диапазон температур
- -30° до 110 °C
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- PA66 cage/ roller centred
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 36000 lbf
- Статическая радиальная нагрузка
- 34425 lbf
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 8
- Вес
- 1.36 kg
- Диаметр заплечика (борта) внутреннего кольца
- 64.4 мм
- Размер фаски r1/2(мин.)
- 1.5 мм
- Диаметр заплечика (борта) наружного кольца
- 83.2 мм
- Диаметр рабочей части внутреннего кольца
- 58.5 мм
- Размер фаски свободного фланцевого кольца (r3/4)(мин.)
- 1.5 мм
Таблица модификаций: Цилиндрический роликовый подшипник NUP 2309 ECP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NUP 2309 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| 2309E-K 2RS | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Резиновые уплотнения с обеих сторон подшипника. Угол контакта α=25. Тип слота Conrad без заполнения. |
| 2309 M/VQ335 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Латунь. Однорядный, максимальной грузоподъемности, со слотом для ввода шариков, с узкой шириной. Сепаратор: Стандарт. Подробная информация предоставляется по запросу. |
| 2309 KC3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. Тип слота Conrad без заполнения. |
| 2309E-2RS | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Резиновые уплотнения с обеих сторон подшипника. Угол контакта α=25. |
| 2309-K C/3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Угол контакта α=15. Тип слота Conrad без заполнения. |
| 2309EEG15 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Обозначение типа смазки. Угол контакта α=25. Шарики увеличенного размера. |
| 2309 M C/3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Латунь. Угол контакта α=15. |
| 2309-2RS C/3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Резиновые уплотнения с обеих сторон подшипника. Угол контакта α=15. |
| 2309-K C/4 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Угол контакта α=15. Тип слота Conrad без заполнения. |
| 2309-K 2RS | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Резиновые уплотнения с обеих сторон подшипника. Тип слота Conrad без заполнения. |
| 2309 C/2 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Угол контакта α=15. |
| 2309 E-2RS1TN9/C3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Угол контакта α=25. |
| 2309TV | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), с центрированием по телам качения. |
| 2309KTN | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | K+T. Тип Conrad, без паза для ввода шариков. Одно фетровое уплотнение. Канавка для стопорного кольца в наружном кольце. |
| 2309 M P/6 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Латунь. Уплотнение с одной стороны. |
| 2309-K 2RS C/3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Резиновые уплотнения с обеих сторон подшипника. Угол контакта α=15. Тип слота Conrad без заполнения. |
| 2309E-K 2RS C/3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Резиновые уплотнения с обеих сторон подшипника. Угол контакта α=15. Угол контакта α=25. Тип слота Conrad без заполнения. |
| 2309L1C3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Массивные латунные сепараторы. Внутренний зазор больше нормального. |
| 2309 K | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Тип слота Conrad без заполнения. |
| 2309J | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор из листовой стали. |
| 2309 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Основное исполнение. |
| 2309-2RSTN | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Уплотнение низкого трения из бутадиенакрилонитрильного каучука (NBR) с одной или обеих сторон. Канавка для стопорного кольца в наружном кольце. |
| 2309KJ | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор из листовой стали. Тип слота Conrad без заполнения. |
| 2309KC3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. Тип слота Conrad без заполнения. |
| 2309 ETN9/C3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Угол контакта α=25. |
| 2309C3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. |
| 2309K | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Тип слота Conrad без заполнения. |
| 2309KTNC3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. K+T. Тип Conrad, без паза для ввода шариков. Одно фетровое уплотнение. Канавка для стопорного кольца в наружном кольце. |
| 2309 E-2RS1TN9/W64 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. Короноидальный сепаратор. |
Аналоги NUP 2309 ECP
- CHCBTCH
- SB 22309 C3 W33 SS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Двойное уплотнение, кромки уплотнений наружу.
- SB 22309 W33 SS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу.
- SB 22309 W33 YSS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Однокромочное несъемное формованное уплотнение.
- SB 22309 W33
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце.
- SB 22309 C4 W33 SS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Двойное уплотнение, кромки уплотнений наружу.
- SB 22309 C3 W33
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3.
- SB 22309 C3 W33 S
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Тип уплотнения: Уплотнение.
- SB 22309 W33 S
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Тип уплотнения: Уплотнение.
- SB 22309 C4 W33
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4.
- SB 22309 C2 W33
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 2.
- 22309 E
Дополнительня мощность.
- 22309 E/VA405
Подшипник для вибромашин со штампованными стальными сепараторами с поверхностной закалкой. Дополнительня мощность.
- 22309 EK
Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 22309 E/C3
Символ внутреннего зазора ABMA 3. Дополнительня мощность.
- 22309 EK/C3
Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 22309 E/W64
Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность.
- 22309 E/C4
Символ внутреннего зазора ABMA 4. Дополнительня мощность.
- 22309 E/C3W64
Символ внутреннего зазора ABMA 3. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность.
- 22309 E/W64E
Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность. Улучшенная геометрия.
Похожие подшипники, размер: 45x100x36мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| S62309 2rs | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника. |
| 62309 2RS | Шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. |
| CEZR 62309 2RS | Высокотемпературный подшипник | Керамическими шариковый подшипник армированный цирконием. Резиновые уплотнения с обеих сторон подшипника. |
| CESI 62309 2RS | Высокотемпературный подшипник | Керамическими шариковый подшипник с силиконовой изоляцией. Резиновые уплотнения с обеих сторон подшипника. |
| CESC 62309 2RS | Высокотемпературный подшипник | Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. Резиновые уплотнения с обеих сторон подшипника. |
| 62309-2RSR | Шариковый подшипник | Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце. |
| 62309-2RS-C3 | Шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. Внутренний зазор больше нормального. |
| 4309-B-TVH | Шариковый подшипник | Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Угол контакта α=40. |
| 62309-2RS1 | Шариковый подшипник | Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. |
| 4309 ATN9 | Шариковый подшипник | A + TN9. Без пазов для ввода шариков. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
