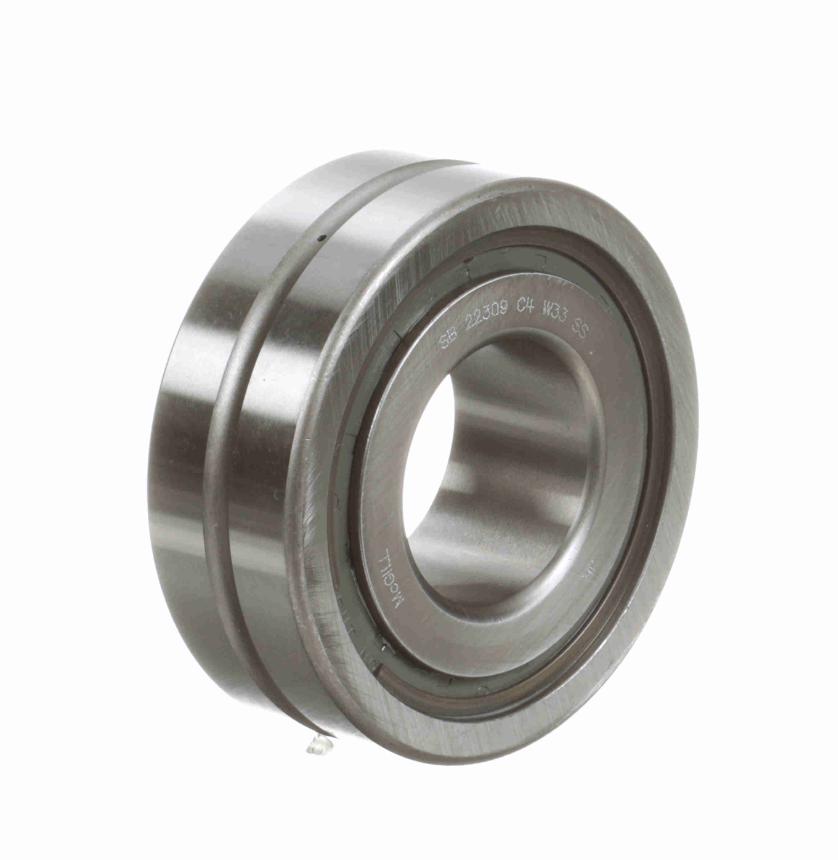

Сферический роликовый подшипник SB 22309 C4 W33 SS
18714
В наличии
Условия заказа и стоимость
Цена на подшипник SB 22309 C4 W33 SS является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:
Технические характеристики SB 22309 C4 W33 SS

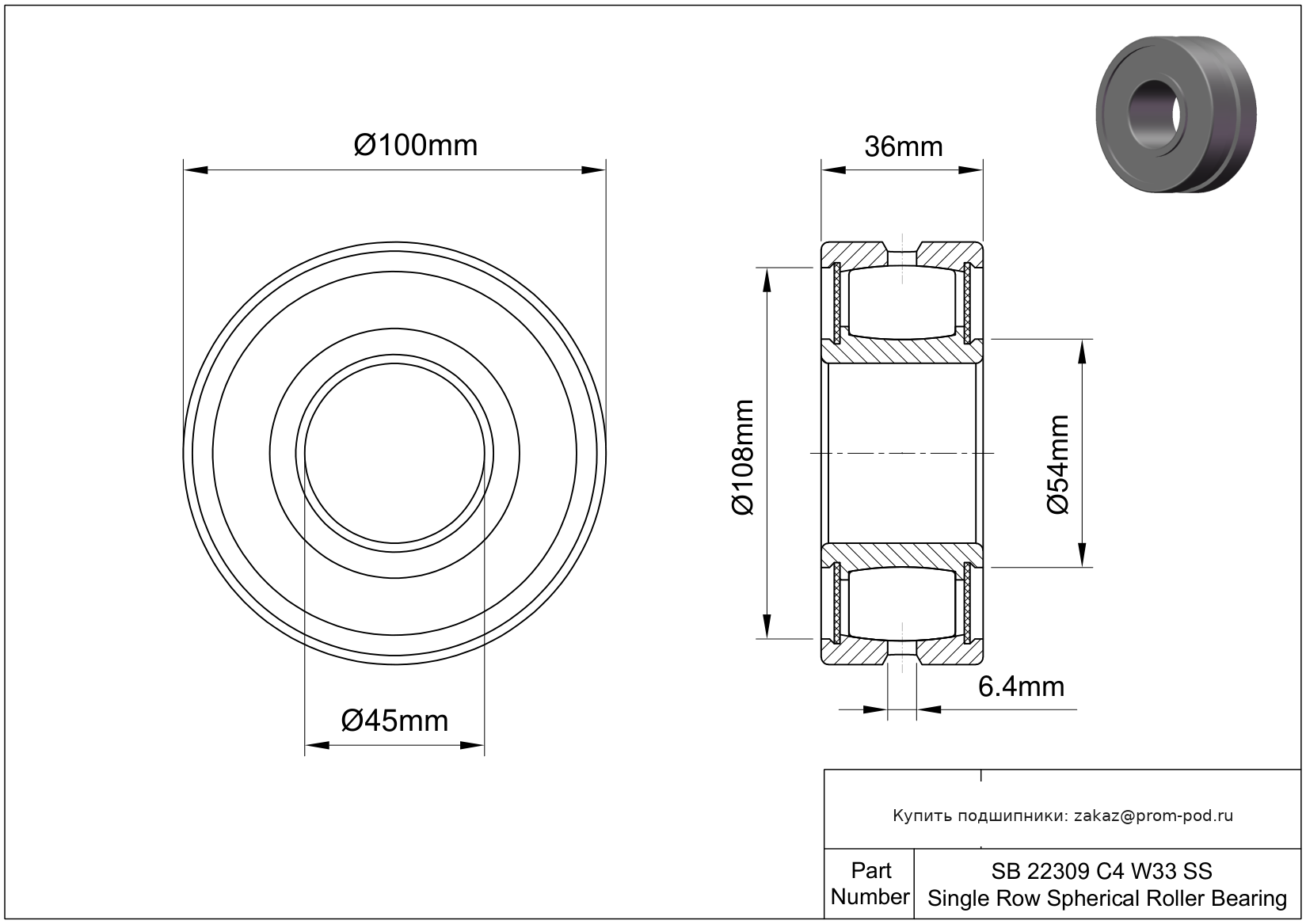

| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 36 мм |
| Ширина канавки для смазки | 6.4 мм |
| Основные технические параметры | |
| Номер детали | SB 22309 C4 W33 SS |
| Бренд | McGill |
| Система измерений | Метрическая |
| Тип подшипника | Роликовый |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Однорядный |
| Тип уплотнения | Двойное уплотнение |
| Смазка | Смазочный канал и отверстие |
| Тип роликового подшипника | Сферический |
| Тип отверстия | Цилиндрическое |
| Допуски | |
| Диапазон температур | -30° до 150 °C |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | Сталь |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 134.7989 кН |
| Сертификация и стандарты | |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 4.65 |
| Вес | 3.08 lb |
| Радиальный зазор | C4 |
| Диаметр упорной поверхности вала | 54 мм |
| Диаметр заплечика корпуса | 108 мм |
| Угловое несоответствие | 2 ° |
| Метод установки | Крепление на валу |
Таблица модификаций: Сферический роликовый подшипник SB 22309 C4 W33 SS
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| SB 22309 W33 SS | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. |
| SB 22309 W33 YSS | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Однокромочное несъемное формованное уплотнение. |
| SB 22309 W33 | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. |
| SB 22309 C3 W33 | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. |
| SB 22309 C3 W33 S | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Тип уплотнения: Уплотнение. |
| SB 22309 W33 S | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Тип уплотнения: Уплотнение. |
| SB 22309 C4 W33 | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. |
| SB 22309 C2 W33 | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 2. |
| SB 22309 C3 W33 SS | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Двойное уплотнение, кромки уплотнений наружу. |
| 22309 CCK W33 C3 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). |
| 22309-E1-XL-H40-T41A | Однорядный сферический роликовый подшипник | Для осциллирующей нагрузки с ограниченными допусками на диаметр, радиальный внутренний зазор C4. Подшипник без смазочной канавки и без отверстий для смазки по внешнему кольцу. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22309 CJ | Однорядный сферический роликовый подшипник | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. |
| 22309EJC4 | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 4. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 22309EJW33C2 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 22309EJW33C3 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 22309EJW33C4 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 22309EJW33W21F | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Упорный подшипник, одностороннего действия. |
| 22309-E1-XL-C4 | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 4. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22309-E1-XL-K | Однорядный сферический роликовый подшипник | Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла. |
| 22309 CCKJ W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Угол контакта 40 градусов для радиально-упорных типов. Коническое внутреннее отверстие (конусность 1:12). |
| 22309 CC W33 C3 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). |
| 22309 CCK J W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Угол контакта 40 градусов для радиально-упорных типов. Коническое внутреннее отверстие (конусность 1:12). |
| 22309 CCK C3 W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). |
| 22309 CKY | Однорядный сферический роликовый подшипник | Однокромочное несъемное формованное уплотнение. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Коническое внутреннее отверстие (конусность 1:12). |
| 22309 CKJ W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Угол контакта 40 градусов для радиально-упорных типов. Коническое внутреннее отверстие (конусность 1:12). |
| 22309E | Однорядный сферический роликовый подшипник | Дополнительня мощность. |
| 22309 EK C3 W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 22309 CCK | Однорядный сферический роликовый подшипник | Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). |
| 22309 CKJ C3 W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Угол контакта 40 градусов для радиально-упорных типов. Коническое внутреннее отверстие (конусность 1:12). |
| 22309-E1-XL-T41A | Однорядный сферический роликовый подшипник | Для осциллирующей нагрузки с ограниченными допусками на диаметр, радиальный внутренний зазор C4. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
Аналоги SB 22309 C4 W33 SS
- CHCBTCH
- NJG 2309 VH
Однорядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора и удерживающим бортом. Специальный сепаратор, ролики и/или модифицированная внутренняя геометрия. Изготовлено из специальной марки стали.
- NJ 2309 ECML
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу.
- NJ 2309 ECP
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны.
- NU 2309 ECML
Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу.
- NU 2309 ECP
Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны.
- NUP 2309 ECML
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу.
- NUP 2309 ECP
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны.
Похожие подшипники, размер: 45x100x36мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| S2309 E-2RS1KTN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. Тип слота Conrad без заполнения. |
| S2309 E-2RS1TN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| S2309 EKTN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| S2309 EM | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор: Латунь. Угол контакта α=25. |
| S2309 ETN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| S62309 2rs | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника. |
| 62309 2RS | Шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. |
| CE2309 E-ZRPP | Самоустанавливающийся шариковый подшипник | Два уплотнения. Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. Угол контакта α=25. |
| CE2309ZR | Самоустанавливающийся шариковый подшипник | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. |
| CE2309 E-SIPP | Самоустанавливающийся шариковый подшипник | Два уплотнения. Сепаратор: Высококачественная сталь. Угол контакта α=25. Сепаратор расположен на внутреннем кольце. |
| CE2309SI | Самоустанавливающийся шариковый подшипник | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. |
| CE2309 E-SCPP | Самоустанавливающийся шариковый подшипник | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. Угол контакта α=25. |
| CE2309SC | Самоустанавливающийся шариковый подшипник | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. |
| CEZR 62309 2RS | Высокотемпературный подшипник | Керамическими шариковый подшипник армированный цирконием. Резиновые уплотнения с обеих сторон подшипника. |
| CESI 62309 2RS | Высокотемпературный подшипник | Керамическими шариковый подшипник с силиконовой изоляцией. Резиновые уплотнения с обеих сторон подшипника. |
| CESC 62309 2RS | Высокотемпературный подшипник | Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. Резиновые уплотнения с обеих сторон подшипника. |
| 62309-2RSR | Шариковый подшипник | Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце. |
| 62309-2RS-C3 | Шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. Внутренний зазор больше нормального. |
| 4309-B-TVH | Шариковый подшипник | Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Угол контакта α=40. |
| 2309 E-2RS1KTN9 | Самоустанавливающийся шариковый подшипник | Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. Тип слота Conrad без заполнения. |
