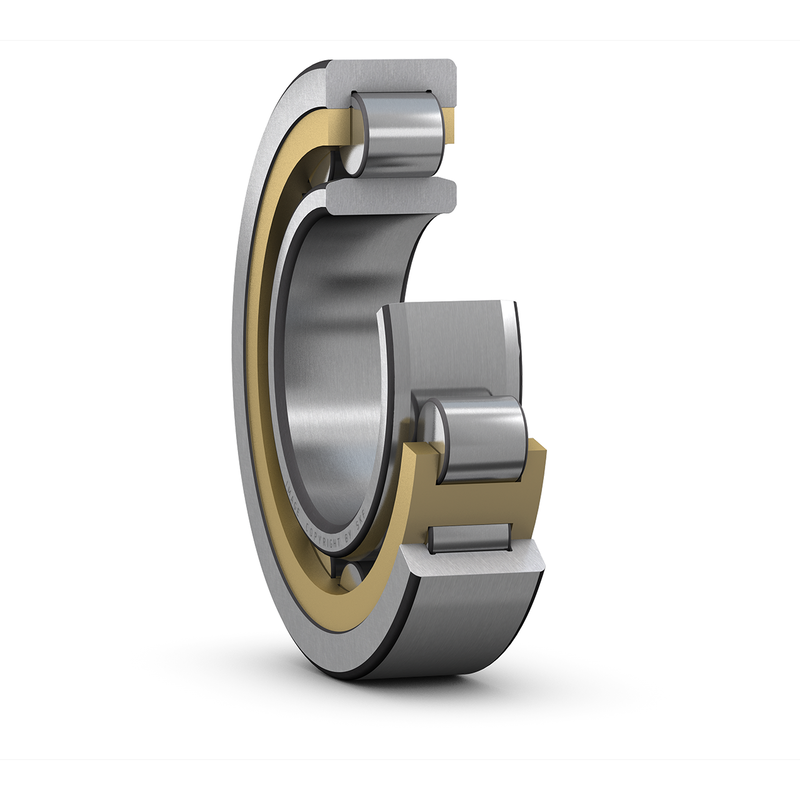

Цилиндрический роликовый подшипник NU 2224 ECML
NU 2224 ECML
В наличии
Цена на подшипник NU 2224 ECML является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики NU 2224 ECML

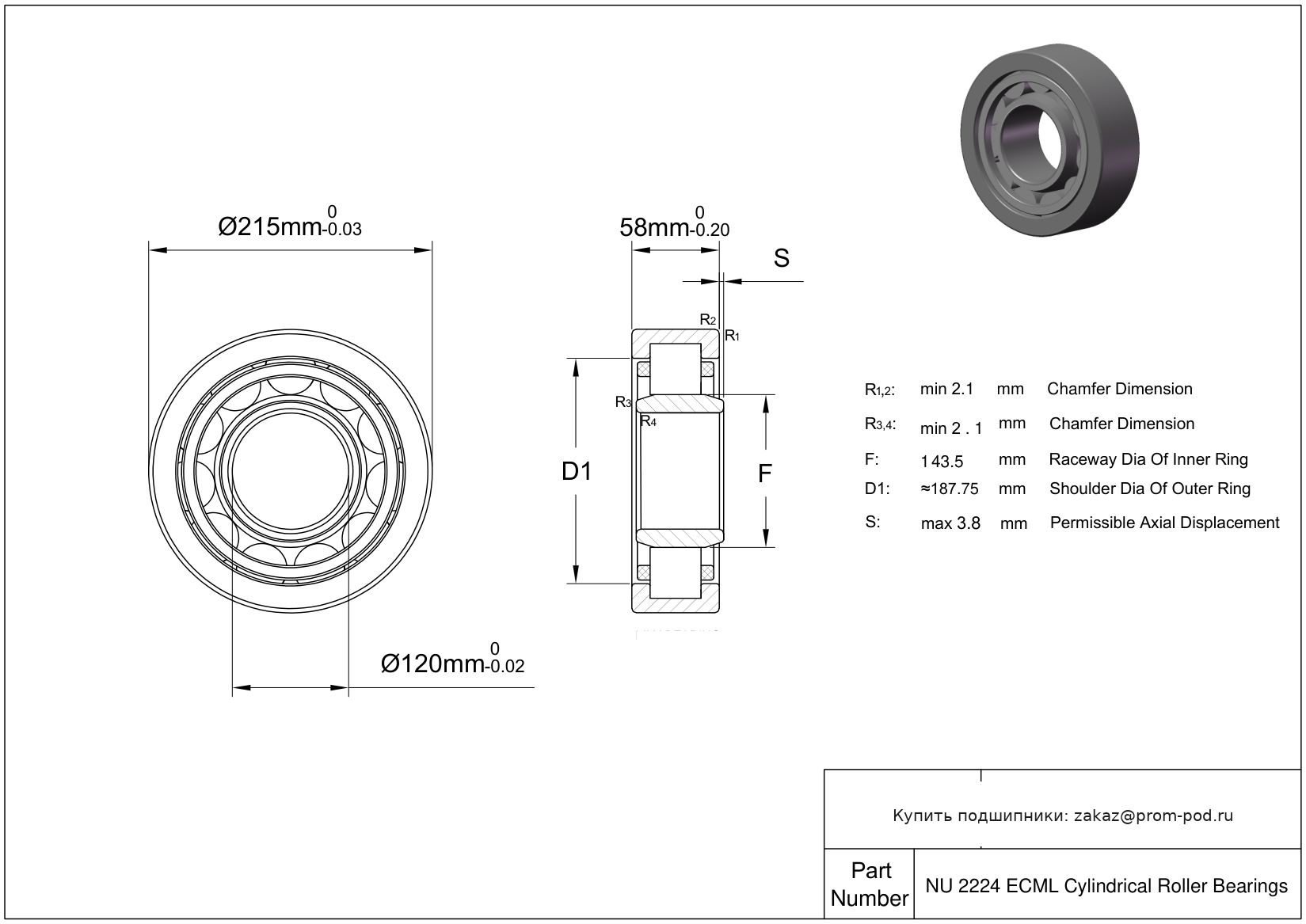

Основные и дополнительные размеры
- Диаметр отверстия
- 120 мм
- Внешний диаметр
- 215 мм
- Ширина
- 58 мм
Основные технические параметры
- Номер детали
- NU 2224 ECML
- Бренд
- SKF
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Комбинированная
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Смазка: Литол/Масло
- Тип внутреннего кольца
- С внутренним кольцом
- Тип роликового подшипника
- Цилиндрический
Допуски
- Допуск диаметра отверстия
- -0.02 мм до 0
- Допуск внешнего диаметра
- -0.03 мм до 0
- Допуск по ширине
- -0.2 мм до 0
- Диапазон температур
- -30° до 110 °C
- Допустимое осевое смещение (макс.)
- 3.8 мм
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- Латунная клетка/центрированная на внутреннем или наружном кольце
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 520.4419 кН
- Статическая радиальная нагрузка
- 630.5354 кН
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 6
- Вес
- 9.16 kg
- Размер фаски r1/2(мин.)
- 2.1 мм
- Размер фаски r3/4(мин.)
- 2.1 мм
- Диаметр заплечика (борта) наружного кольца
- 187.75 мм
- Диаметр рабочей части внутреннего кольца
- 143.5 мм
Таблица модификаций: Цилиндрический роликовый подшипник NU 2224 ECML
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NU 2224 ECJ | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NU 2224 ECM | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 2224 ECNML | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Допуск на диаметр игольчатых роликов, например, N/M2 означает допуск на диаметр от 0 до –2 мкм. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Приставной бортик. Составная часть подшипникового узла. |
| NU 2224 ECP | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NCF 2224 V | Однорядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора. | Варианты смазки: Другое / Вариант. |
| NJ 2224 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 2224 ECM | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 2224 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 2224 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NUP 2224 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NUP 2224 ECM | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NUP 2224 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NUP 2224 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
Аналоги NU 2224 ECML
- SB 22224K W33 SS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Коническое внутреннее отверстие (конусность 1:12).
- SB 22224 W33 SS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу.
- SB 22224 C4 W33 SS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Двойное уплотнение, кромки уплотнений наружу.
- SB 22224 C3 W33 SS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Двойное уплотнение, кромки уплотнений наружу.
- SB 22224 W33 YSS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Однокромочное несъемное формованное уплотнение.
- SB 22224 C3 W33 S
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Тип уплотнения: Уплотнение.
- SB 22224 C4 W33 TSS VA
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Двойное уплотнение, кромки уплотнений наружу. Угол контакта 25 градусов. Смажьте выемку в шайбе подшипника - выжимные подшипники. Варианты смазки: Другое / Вариант.
- SB 22224 W33 S
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Тип уплотнения: Уплотнение.
- SB 22224K C3 W33 SS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Двойное уплотнение, кромки уплотнений наружу. Коническое внутреннее отверстие (конусность 1:12).
- SB 22224 C3 W33
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3.
- SB 22224 C3 W33 YSS
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Двойное уплотнение, кромки уплотнений наружу. Однокромочное несъемное формованное уплотнение.
- SB 22224 C4 W33 TSS PD
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Двойное уплотнение, кромки уплотнений наружу. Предварительно смазаны. Смажьте выемку в шайбе подшипника - выжимные подшипники. Двойное внутреннее или наружное кольцо. Не взаимозаменяемы с основным исполнениями.
- SB 22224 W33
Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце.
- 22224 E
Дополнительня мощность.
- 22224 EK
Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 22224 E/C3
Символ внутреннего зазора ABMA 3. Дополнительня мощность.
- 22224 E/C3W64
Символ внутреннего зазора ABMA 3. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность.
- 22224 E/C4
Символ внутреннего зазора ABMA 4. Дополнительня мощность.
- 22224 EK/C4
Символ внутреннего зазора ABMA 4. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 22224 EK/W64
Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
