Цилиндрический роликовый подшипник NU 2224 ECP

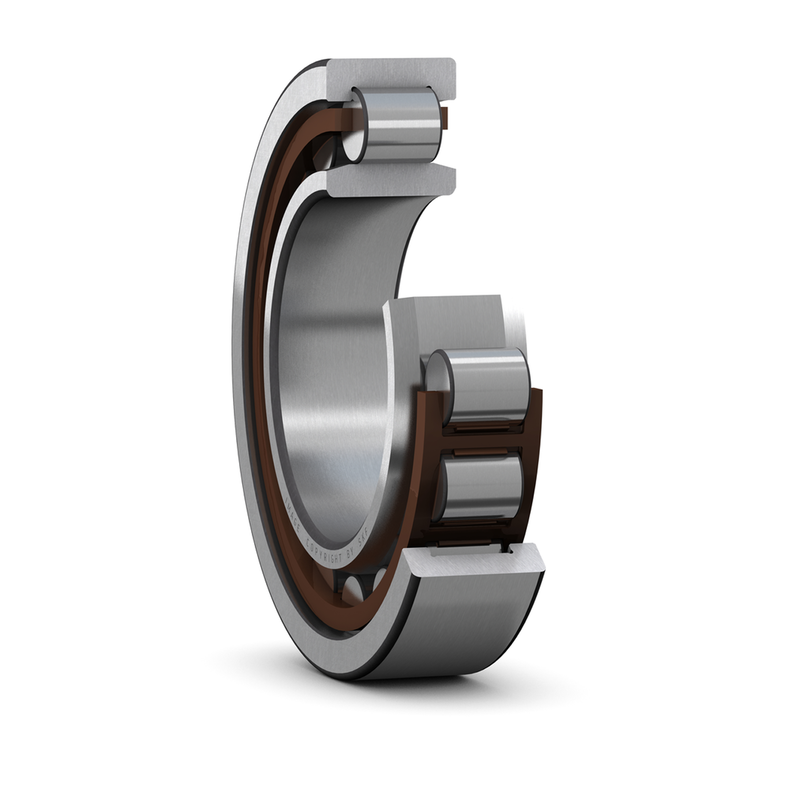

Фото NU 2224 ECP

NU 2224 ECP

В наличии

Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков, оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца, уплотнение с одной стороны

Размер: 120x215x58 мм

Цена от 10 063 руб.

Заказать

Условия заказа и стоимость

Цена на подшипник NU 2224 ECP является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

+7 (499) 229 4033 zakaz@prom-pod.ru
Чертеж NU 2224 ECP

Технические характеристики NU 2224 ECP

Основные и дополнительные размеры

Диаметр отверстия
120 mm
Внешний диаметр
215 mm
Ширина
58 mm

Основные технические параметры

Номер детали
NU 2224 ECP
Бренд
SKF
Система измерений
Метрическая
Для направления нагрузки
Комбинированная
Конструкция
Однорядный
Тип уплотнения
Открытый
Смазка
Смазка: Литол/Масло
Тип внутреннего кольца
С внутренним кольцом
Тип роликового подшипника
Цилиндрический

Допуски

Допустимость диаметра отверстия
-0.02mm до 0
Допуск внешнего диаметра
-0.03mm до 0
Допуск по ширине
-0.20mm до 0
Диапазон температур
-30° to 110 °C
Допустимое осевое смещение (макс.)
3.8 mm

Материалы

Материал кольца
Хромистая сталь
Материал сепаратора
PA66 cage/ roller centred
Материал роликов
Хромированная сталь

Нагрузка

Динамическая радиальная нагрузка
117000 lbf
Статическая радиальная нагрузка
141750 lbf

Сертификация и стандарты

Регламент RoHS
«Соответствует требованиям»
Регламент REACH
«Соответствует требованиям»

Прочие характеристики

Максимальная скорость (X1000 об/мин)
4
Вес
8.19 kg
Размер фаски r1/2(мин.)
2.1 mm
Размер фаски r3/4(мин.)
2.1 mm
Диаметр плеча внешнего кольца
186.95 mm
Диаметр рабочей части внутреннего кольца
143.5 mm

Модификации NU 2224 ECP

  • NCF 2224 V

    Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном. Внутренний конструкторский индекс.

  • NJ 2224 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NJ 2224 ECM

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NJ 2224 ECML

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • NJ 2224 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NU 2224 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NU 2224 ECM

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NU 2224 ECML

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • NU 2224 ECNML

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Допуск на диаметр игольчатых роликов, например, N/M2 означает допуск на диаметр от 0 до –2 мкм. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Малошумный.

  • NUP 2224 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NUP 2224 ECM

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NUP 2224 ECML

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • NUP 2224 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

Аналоги NU 2224 ECP

  • SB 22224K W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Коническое отверстие (1:12 по диаметру).

  • SB 22224 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу.

  • SB 22224 C4 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше С3. Двойное уплотнение, кромки уплотнений наружу.

  • SB 22224 C3 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Двойное уплотнение, кромки уплотнений наружу.

  • SB 22224 W33 YSS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Измененный размер вала - не взаимозаменяем.

  • SB 22224 C3 W33 S

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Защита поверхности - либо фосфатированная, либо с покрытием MoS2.

  • SB 22224 C4 W33 TSS VA

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Угол контакта 25 градусов. Внутренний зазор больше С3. Двойное уплотнение, кромки уплотнений наружу. Внутренний конструкторский индекс. Внешнее кольцо с двумя стопорными кольцами на I.D. Опускается, если внутреннее кольцо не поставляется.

  • SB 22224 W33 S

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Защита поверхности - либо фосфатированная, либо с покрытием MoS2.

  • SB 22224K C3 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Двойное уплотнение, кромки уплотнений наружу. Коническое отверстие (1:12 по диаметру).

  • SB 22224 C3 W33

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального.

  • SB 22224 C3 W33 YSS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Двойное уплотнение, кромки уплотнений наружу. Измененный размер вала - не взаимозаменяем.

  • SB 22224 C4 W33 TSS PD

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше С3. Двойное уплотнение, кромки уплотнений наружу. Уплотнение с одной стороны. Внешнее кольцо с двумя стопорными кольцами на I.D. Опускается, если внутреннее кольцо не поставляется. Наружное кольцо с одним ребром. Опускается, если внутреннее кольцо не поставляется.

  • SB 22224 W33

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце.

  • 22224 E

    Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22224 EK

    Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22224 E/C3

    Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22224 E/C3W64

    Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.

  • 22224 E/C4

    Внутренний зазор больше С3. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22224 EK/C4

    Внутренний зазор больше С3. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22224 EK/W64

    Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.
