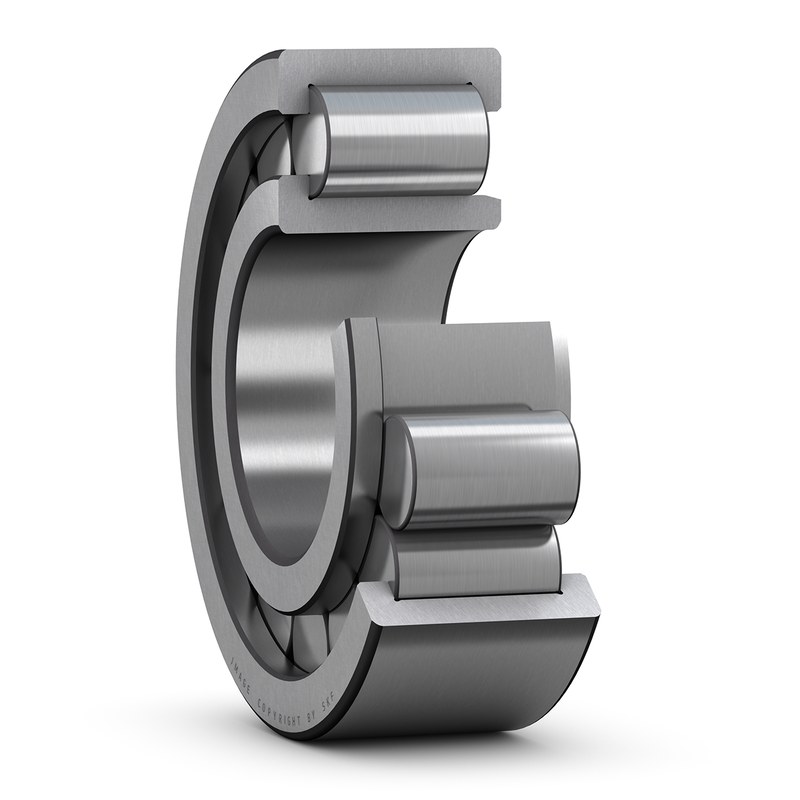

Цилиндрический роликовый подшипник NJG 309 VH
NJG 309 VH
В наличии
Цена на подшипник NJG 309 VH является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики NJG 309 VH

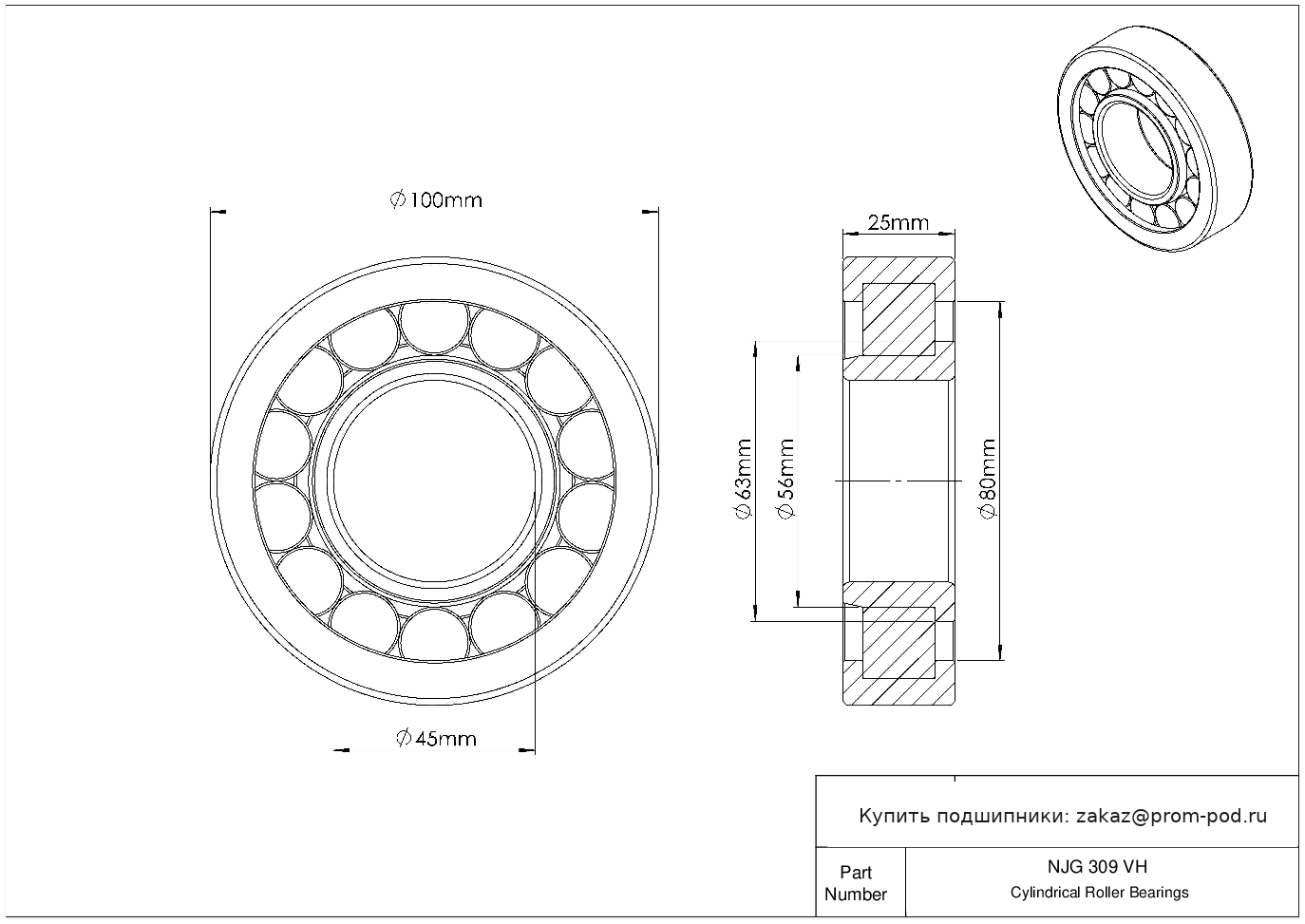

Основные и дополнительные размеры
- Диаметр отверстия
- 45 mm
- Внешний диаметр
- 100 mm
- Ширина
- 25 mm
Основные технические параметры
- Номер детали
- NJG 309 VH
- Бренд
- SKF
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Комбинированная
- Конструкция
- Однорядный полный комплект
- Тип уплотнения
- Открытый
- Смазка
- Смазка: Литол/Масло
- Тип внутреннего кольца
- С внутренним кольцом
- Тип роликового подшипника
- Цилиндрический
Допуски
- Допуск диаметра отверстия
- -0.012mm до 0
- Допуск внешнего диаметра
- -0.015mm до 0
- Допуск по ширине
- -0.12mm до 0
- Диапазон температур
- -30° to 110 °C
- Допустимое осевое смещение (макс.)
- 1.7 mm
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- Полный комплект роликов (без сепаратора)
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 24750 lbf
- Статическая радиальная нагрузка
- 25200 lbf
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 9
- Вес
- 0.94 kg
- Диаметр заплечика (борта) внутреннего кольца
- 62.5 mm
- Диаметр заплечика (борта) наружного кольца
- 80.1 mm
- Размер фаски r1/2(мин.)
- 1.5 mm
Модификации NJG 309 VH
- 309A-ZN
Угол контакта 25 градусов. Защитная шайба с одной стороны подшипника и канавка для стопорного кольца с другой стороны.
- 309SFFC
Однорядный радиальный подшипник с шириной картриджа, с двумя защитными шайбами.
- 309SF
Внешнее самоцентрирование. Уплотнение типа Flex Seal с одной стороны. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна.
- 309MF
Обрабатываемый бронзовый сепаратор для самоустанавливающихся шарикоподшипников. Уплотнение типа Flex Seal с одной стороны. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна.
- 309N/MT33 MT33
Смазка NLGI 3 на литиевой основе с диапазоном рабочих температур от –30 до +120 C (стандартное количество). Специальная пластичная смазка для средней температуры (от -30 до +110 С). Дополнительное двухзначное цифровое обозначение характеризует применяемую пластичную смазку. Если заполнение подшипника пластичной смазкой отличается от нормального (т. е. от 25 до 35% свободного пространства подшипника), то дополнительные буквенные обозначения соответствуют указанному для НТ. Одинарные манжетные уплотнения - стандарт.
- 309D
Поперечное сечение подшипника 1/2 площади.
- 309MFG
Обозначение типа смазки. Обрабатываемый бронзовый сепаратор для самоустанавливающихся шарикоподшипников. Уплотнение типа Flex Seal с одной стороны. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна.
- 309S-HYB#1
Керамические тела качения и допуски ABEC-1. Внешнее самоцентрирование.
- 309SZZ
Два уплотнителя из синтетического каучука. Внешнее самоцентрирование.
- 309SZZC
Однорядный радиальный подшипник, ширина картриджа, с двумя уплотнениями.
- 309SZZG
Два уплотнителя из синтетического каучука. Обозначение типа смазки. Внешнее самоцентрирование.
- 309
Основное исполнение.
- 309-Z
Подшипник с защитной шайбой с одной стороны.
- 309-2RS1
Самоустанавливающийся шарикоподшипник с двумя уплотнениями из синтетического каучука.
- 309SFF-HYB#1
Керамические тела качения и допуски ABEC-1. Только флингеры, 50% смазки. Внешнее самоцентрирование.
- 309N
Одинарные манжетные уплотнения - стандарт.
- 309-2ZNR/MT33
Смазка NLGI 3 на литиевой основе с диапазоном рабочих температур от –30 до +120 C (стандартное количество). 2Z+NR канавка под стопорное кольцо на наружном кольце с установленным стопорным кольцом и штампованными стальными защитными шайбами с обеих сторон подшипника.
- 309-2ZN
Защитная шайба с обеих сторон. Одинарные манжетные уплотнения - стандарт.
- 309 NR/C3
Внутренний зазор больше нормального. Канавка для стопорного кольца в наружном кольце подшипника и соответствующее стопорное кольцо.
- 309-ZNR
Защитная шайба с одной стороны, канавка под стопорное кольцо на наружном кольце, стопорное кольцо на противоположной стороне от защитной шайбы.
- 309-2ZNR
2Z+NR канавка под стопорное кольцо на наружном кольце с установленным стопорным кольцом и штампованными стальными защитными шайбами с обеих сторон подшипника.
- 309 NR
Канавка для стопорного кольца в наружном кольце подшипника и соответствующее стопорное кольцо.
- TMB309LLUC3/EM
Специальная сталь с термообработкой для более длительного срока службы. Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два уплотнения Mechani-Seals, взаимозаменяемые с серией RR, но имеющие бесконтактные лабиринтные уплотнения и стальные сепараторы для работы при низких крутящих моментах, высоких скоростях и высоких температурах. (До 350°F/176°C). Обрабатываемый бронзовый сепаратор для самоустанавливающихся шарикоподшипников. Самоустанавливающийся шарикоподшипник с более высокой грузоподъемностью по сравнению с оригинальной конструкцией.
- TMB309LLUC3
Специальная сталь с термообработкой для более длительного срока службы. Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два уплотнения Mechani-Seals, взаимозаменяемые с серией RR, но имеющие бесконтактные лабиринтные уплотнения и стальные сепараторы для работы при низких крутящих моментах, высоких скоростях и высоких температурах. (До 350°F/176°C).
- CS309LLU
Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C).
- BL309C3
Внутренний зазор больше нормального.
- TMB309ZZ
Специальная сталь с термообработкой для более длительного срока службы. Два уплотнителя из синтетического каучука.
- TMB309C3
Специальная сталь с термообработкой для более длительного срока службы. Внутренний зазор больше нормального.
- BL309ZZNR
Защитная шайба с одной стороны, канавка под стопорное кольцо на наружном кольце, стопорное кольцо на противоположной стороне от защитной шайбы. Подшипник с защитной шайбой с одной стороны.
- BL309NRC3
Внутренний зазор больше нормального. Канавка для стопорного кольца в наружном кольце подшипника и соответствующее стопорное кольцо.
Аналоги NJG 309 VH
- 21309 E
Дополнительня мощность.
- 21309 EK
Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21309 E/C3
Символ внутреннего зазора ABMA 3. Дополнительня мощность.
- 21309 EK/C3
Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21309 EK/W64
Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21309 EW
Оптимизированный профиль дорожек качения.
- 21309 AV NILOS RING 45x90.8x3 (6309)
Изготовлены из специальной марки стали. Коническое или резьбовое внутреннее отверстие. Канавка для стопорного кольца на стандартной стороне. Стопорное кольцо не поставляется. Используется для отделения основного номера подшипника от цифрового суффикса. Нейлоновый фиксатор, усиленный стекловолокном. Наружное кольцо с фланцем. Тип уплотнения: Уплотнение. Канавка под сепаратор на внутренней поверхности отверстия. Размеры границ изменены в соответствии со стандартами ISO.
- 21309K
Коническое внутреннее отверстие (конусность 1:12).
- 21309 CCK
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 21309 VAB
Специальные коды вариаций. VAA начинается с буквенного кода, присвоенного для обозначения модификации от стандарта (например, 1-я модификация, 2-я модификация и т.д.). Эти коды подшипников никоим образом не указывают на модификацию по сравнению со стандартом. Для получения информации о конкретной модификации необходимо обратиться к инженерам.
- 21309 CC W33 C04
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Наружное кольцо с точностью хода P5, W4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 21309 AJ
Угол контакта 25 градусов. Угол контакта 40 градусов для радиально-упорных типов.
- 21309
- 21309EK CC W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21309EJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309EJW33C2
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309EJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309EJW33C4
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309KEJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 21309KEJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
Похожие подшипники, размер: 45x100x25мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 1309 EKTN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| 1309 ETN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Самоустанавливающийся шарикоподшипник с более высокой грузоподъемностью по сравнению с оригинальной конструкцией. |
| 7309 ACCBM | Радиально-упорный шариковый подшипник | Универсальный подходящий средний клиренс. Латунная обойма. Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии. |
| 7309 BE-2RZP | Радиально-упорный шариковый подшипник | Бесконтактное уплотнение из бутадиенакрилонитрильного каучука (NBR) с одной или обеих сторон. Контактный угол α=40, усиленная внутренняя конструкция. Одно уплотнение. |
| 7309 BECAP | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Пара подшипников со специальным преднатягом, цифры указывают на среднее значение преднатяга в мкм. Контактный угол α=40, усиленная внутренняя конструкция. |
| 7309 BECBJ | Радиально-упорный шариковый подшипник | B + E+ CB + J. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Штампованный стальной сепаратор, центрируемый по шарикам. |
| 7309 BECBM | Радиально-упорный шариковый подшипник | B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| 7309 BECBP | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7309 BECBY | Радиально-упорный шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Штампованный латунный сепаратор. |
| 7309 BEGAM | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Средний преднатяг. Контактный угол α=40, усиленная внутренняя конструкция. |
| 7309 BEGAP | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7309 BEGBP | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одно уплотнение. |
| 7309 BEGBY | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Штампованный латунный сепаратор. |
| 7309 BEP | Радиально-упорный шариковый подшипник | B + E + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7309 BEGAPH | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Плавающие лабиринтные уплотнения. |
| S1309 EKTN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| S1309 ETN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Самоустанавливающийся шарикоподшипник с более высокой грузоподъемностью по сравнению с оригинальной конструкцией. |
| SS7309 | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. |
| SS7309 2RS | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. Уплотнение с обеих сторон, NBR. |
| S6309 | Шариковый подшипник | Шарики и кольца из материала AISI 440C. |
