Шариковый подшипник S6309
S6309
В наличии
Цена на подшипник S6309 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики S6309

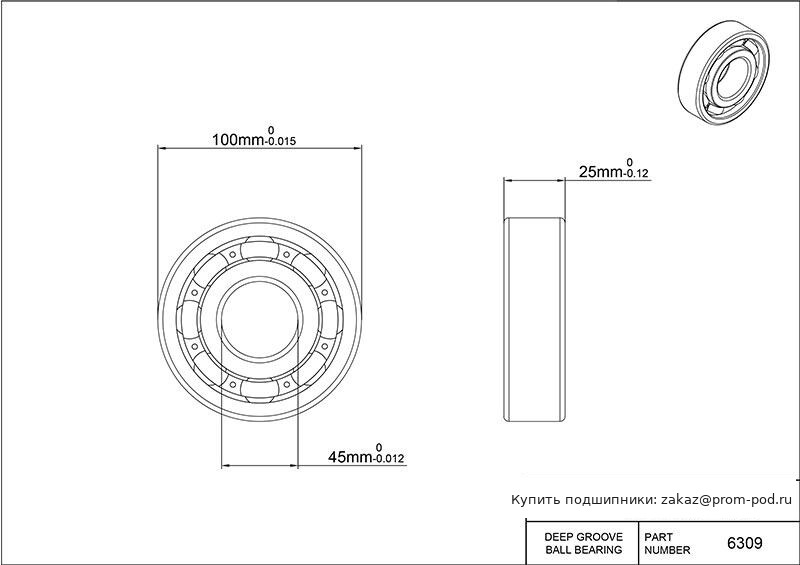

Основные и дополнительные размеры
- Диаметр отверстия
- 45 мм
- Внешний диаметр
- 100 мм
- Ширина
- 25 мм
Основные технические параметры
- Номер детали
- S6309 Stainless Steel Bearings
- Система измерений
- Метрическая
- Тип подшипника
- Шариковый
- Направление воспринимаемой нагрузки
- Радиальная
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Обязательная
- Тип монтажа на вал
- Посадка с натягом
Допуски
- Допуск диаметра отверстия
- -0.012 мм до 0
- Допуск внешнего диаметра
- -0.015 мм до 0
- Допуск по ширине
- -0.12 мм до 0
- Диапазон температур
- -30° до 110 °C
Материалы
- Материал сепаратора
- 300 Series Stainless Steel 304 Stainless Steel 316 Stainless Steel
- Материал шариков
- 440C Stainless Steel 304 Stainless Steel 316 Stainless Steel
- Материал кольца определяет материал шарика
- 440C Stainless Steel 304 Stainless Steel 316 Stainless Steel
Нагрузка
- Динамическая радиальная нагрузка
- 47700 N
- Статическая радиальная нагрузка
- 28800 N
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Рейтинг ABEC
- ABEC-1
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 6.03
- Вес
- 811 g
- Радиальный зазор
- 0.006 мм до 0.023 мм
- Диаметр шара
- 17.463 мм
- Количество шариков
- 8
- Радиальный зазор торговая норма
- C0
Таблица модификаций: Шариковый подшипник S6309
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| S6309zz | Шарики и кольца из материала AISI 440C. | Подшипник с защитными шайбами с двух сторон. |
| S6309 2rs | Шарики и кольца из материала AISI 440C. | Резиновые уплотнения с обеих сторон подшипника. |
| 6309ZZD2C3/L448 | Шариковый подшипник из нержавеющей стали | Внутренний зазор больше нормального. Подшипник с защитными шайбами с двух сторон. Одна защитная шайба. Легкий предварительный натяг. |
| 6309 TC/C782 | Шариковый подшипник из нержавеющей стали | Стандартный преднатяг для смазывания масляной смазкой. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=15. |
| F1#6309LHA | Радиальный шариковый подшипник специального оригинального исполнения повышенной грузоподъемности для автомобильной промышленности. | Низкий крутящий момент Полиакриловое фрикционное уплотнение (от -10 до +150°C) с одной стороны подшипника. |
| F1#6309LUA | Радиальный шариковый подшипник специального оригинального исполнения повышенной грузоподъемности для автомобильной промышленности. | Уплотнение полиакриловое контактное (от -15 до +150°C) с одной стороны подшипника. |
| 5S-6309ZZC3/EM | Высокоточный прецизионный гибридный шариковый подшипник с керамическими шариками. | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Сепаратор: Латунь. Угол контакта α=25. |
| 6309P4 | Шариковый подшипник из нержавеющей стали | Класс точности P4 соответствует P4S по DIN 628-6. |
| 6309T2ZZC3 | Шариковый подшипник из нержавеющей стали | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Полиамидный сепаратор, армированный стекловолокном для постоянной температуры +120°C. |
| 6309X4ZZC3 | Шариковый подшипник из нержавеющей стали | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Старое обозначение: Радиально-упорный шарикоподшипник с углом контакта α=30. |
| 6309Z/2AS | Шариковый подшипник из нержавеющей стали | Консистентная смазка Shell Alvania S2. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309ZC3/2AS | Шариковый подшипник из нержавеющей стали | Консистентная смазка Shell Alvania S2. Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309ZC3/L627 | Шариковый подшипник из нержавеющей стали | Смазка: Exxon/Polyrex EM/Polyree (от -25 до +170°C). Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| EC-6309 | Подшипник с компенсацией теплового расширения для общего применения. | Основное исполнение. |
| EC-6309C3 | Подшипник с компенсацией теплового расширения для общего применения. | Внутренний зазор больше нормального. |
| EC-6309LLB | Подшипник с компенсацией теплового расширения для общего применения. | Бесконтактное (лабиринтное) уплотнение с двух сторон подшипника. |
| EC-6309LLBC3 | Подшипник с компенсацией теплового расширения для общего применения. | Бесконтактное (лабиринтное) уплотнение с двух сторон подшипника. Внутренний зазор больше нормального. |
| EC-6309LLU | Подшипник с компенсацией теплового расширения для общего применения. | Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C). |
| EC-6309LLUC3 | Подшипник с компенсацией теплового расширения для общего применения. | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два механических уплотнений. |
| EC-6309ZZ | Подшипник с компенсацией теплового расширения для общего применения. | Подшипник с защитными шайбами с двух сторон. |
| EC-6309ZZC3 | Подшипник с компенсацией теплового расширения для общего применения. | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. |
| 6309-Z | Шариковый подшипник из нержавеющей стали | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309-2RS1 | Шариковый подшипник из нержавеющей стали | Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. |
| 6309-2RSH | Шариковый подшипник из нержавеющей стали | Контактное уплотнение из бутадиенакрилонитрильного каучука (NBR) с одной или обеих сторон. |
| 6309-2Z | Шариковый подшипник из нержавеющей стали | Подшипник с защитными шайбами с двух сторон. |
| 6309-RS1 | Шариковый подшипник из нержавеющей стали | Высокий центр линии стационарного корпуса. |
| 6309 JEM | Шариковый подшипник из нержавеющей стали | Сепаратор: Латунь. Угол контакта α=25. Сепаратор из листовой стали. |
| 6309LLBC3/5S | Шариковый подшипник из нержавеющей стали | Бесконтактное (лабиринтное) уплотнение с двух сторон подшипника. Внутренний зазор больше нормального. Смазка: Shell/Aero Shell Grease 7 (от -73 до +149°C). |
| 6309-RSJEM | Шариковый подшипник из нержавеющей стали | Высокий центр линии стационарного корпуса. Сепаратор: Латунь. Угол контакта α=25. Сепаратор из листовой стали. |
| 6309 M | Шариковый подшипник из нержавеющей стали | Сепаратор: Латунь. |
Аналоги S6309
- 1309 EKTN9
Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца.
- 1309 ETN9
Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25.
- S1309 EKTN9
Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца.
- S1309 ETN9
Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25.
- CE1309ZR
Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.
- CE1309SI
Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце.
- CE1309SC
Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.
- 1309-K-TVH
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Тип слота Conrad без заполнения.
- 1309-K-TVH-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309-TVH-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Внутренний зазор больше нормального.
- 1309-TVH
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения.
- 1309 ETN9/C3
Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Угол контакта α=25.
- 1309 EKTN9/C3
Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Упорный шариковый подшипник без упорного кольца.
- 1309KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309 C3
Внутренний зазор больше нормального.
- 1309KTN
K+T. Тип Conrad, без паза для ввода шариков. Одно фетровое уплотнение. Канавка для стопорного кольца в наружном кольце.
- 1309K
Тип слота Conrad без заполнения.
- 1309 KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309 M
Сепаратор: Латунь.
- 1309-K
Тип слота Conrad без заполнения.
Похожие подшипники, размер: 45x100x25мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 21309 E | Сферический роликовый подшипник | Дополнительня мощность. |
| 21309 EK | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 E/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Дополнительня мощность. |
| 21309 EK/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 EK/W64 | Сферический роликовый подшипник | Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 EW | Сферический роликовый подшипник | Оптимизированный профиль дорожек качения. |
| 21309 AV NILOS RING 45x90.8x3 (6309) | Сферический роликовый подшипник | Изготовлены из специальной марки стали. Коническое или резьбовое внутреннее отверстие. Канавка для стопорного кольца на стандартной стороне. Стопорное кольцо не поставляется. Используется для отделения основного номера подшипника от цифрового суффикса. Нейлоновый фиксатор, усиленный стекловолокном. Наружное кольцо с фланцем. Тип уплотнения: Уплотнение. Канавка под сепаратор на внутренней поверхности отверстия. Размеры границ изменены в соответствии со стандартами ISO. |
| 21309K | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). |
| 21309 CCK | Сферический роликовый подшипник | Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). |
| 21309 VAB | Сферический роликовый подшипник | Специальные коды вариаций. VAA начинается с буквенного кода, присвоенного для обозначения модификации от стандарта (например, 1-я модификация, 2-я модификация и т.д.). Эти коды подшипников никоим образом не указывают на модификацию по сравнению со стандартом. Для получения информации о конкретной модификации необходимо обратиться к инженерам. |
| 21309 CC W33 C04 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Наружное кольцо с точностью хода P5, W4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). |
| 21309 AJ | Сферический роликовый подшипник | Угол контакта 25 градусов. Угол контакта 40 градусов для радиально-упорных типов. |
| 21309 | Сферический роликовый подшипник | |
| 21309EK CC W33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| NJG 309 VH | Цилиндрический роликовый подшипник | Однорядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора и удерживающим бортом. Специальный сепаратор, ролики и/или модифицированная внутренняя геометрия. Изготовлено из специальной марки стали. |
| N 309 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 309 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 309 ECM | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 309 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 309 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
