Самоустанавливающийся шариковый подшипник S1309 ETN9
45278
В наличии
Условия заказа и стоимость
Цена на подшипник S1309 ETN9 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

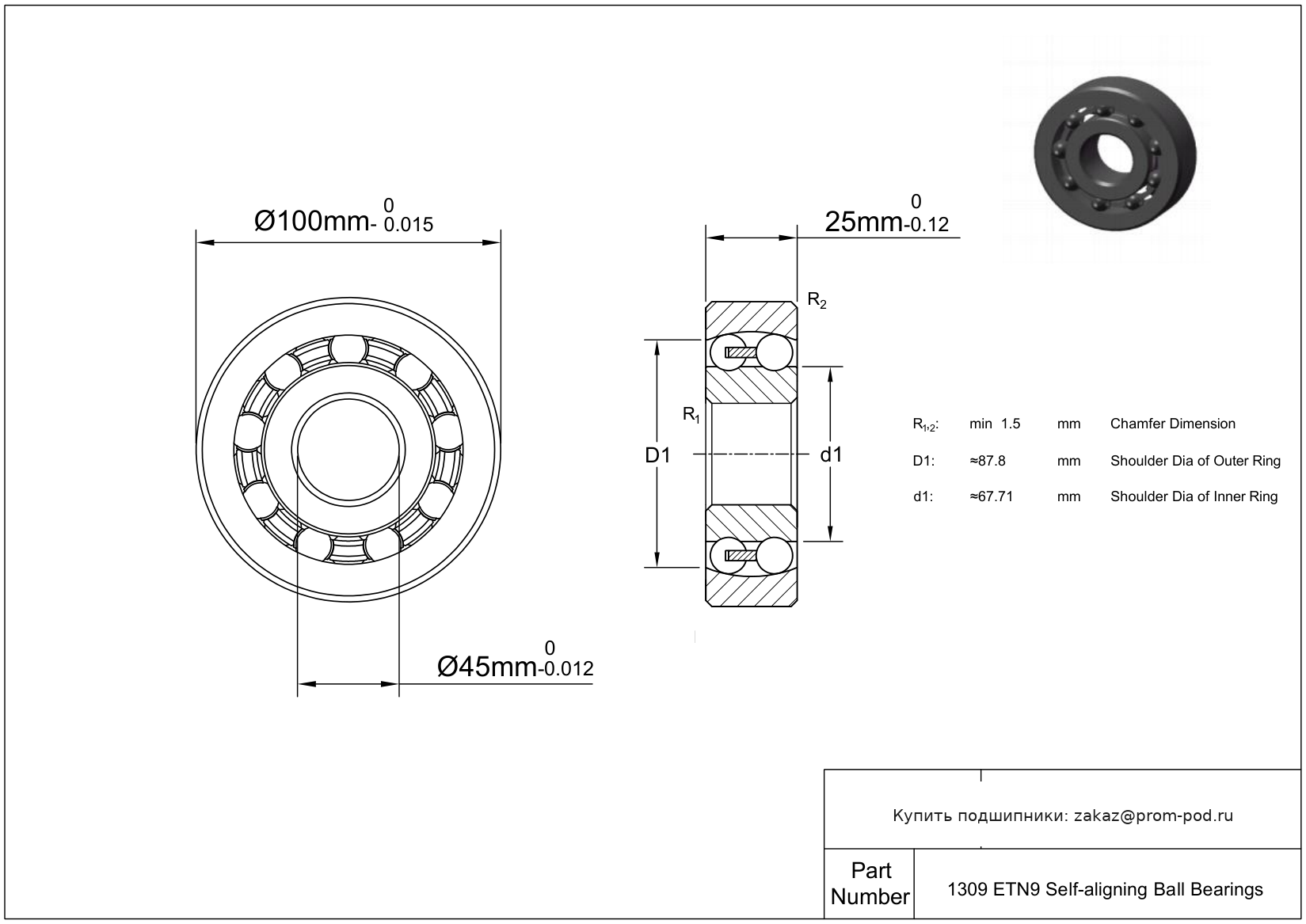

Технические характеристики S1309 ETN9
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 25 мм |
| Основные технические параметры | |
| Номер детали | S1309 ETN9 |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Радиальная |
| Конструкция | Двойной ряд |
| Тип уплотнения | Открытый |
| Смазка | Смазанный |
| Допуски | |
| Допуск диаметра отверстия | -0.012 мм до 0 |
| Допуск внешнего диаметра | -0.015 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Материалы | |
| Материал кольца | 440C Stainless Steel |
| Материал тел качения | 440C Stainless Steel |
| Материал сепаратора | 300 Series Stainless Steel |
| Нагрузка | |
| Динамическая радиальная нагрузка | 35.1 kN |
| Статическая радиальная нагрузка | 12.06 kN |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Размер фаски | 1.5 мм |
| Максимальная скорость (X1000 об/мин) | 7.65 |
| Вес | 0.96 kg |
| Диаметр заплечика (борта) внутреннего кольца | 67.71 мм |
| Диаметр заплечика (борта) наружного кольца | 87.8 мм |
Таблица модификаций: Самоустанавливающийся шариковый подшипник S1309 ETN9
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| S1309 EKTN9 | Шарики и кольца из материала AISI 440C. | Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| 1309KTN | Самоустанавливающийся шариковый подшипник из нержавеющей стали | K+T. Тип Conrad, без паза для ввода шариков. Одно фетровое уплотнение. Канавка для стопорного кольца в наружном кольце. |
| 1309 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Основное исполнение. |
| 1309KJC3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Внутренний зазор больше нормального. Сепаратор из листовой стали. Тип слота Conrad без заполнения. |
| 1309KJ | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор из листовой стали. Тип слота Conrad без заполнения. |
| 1309 EKTN/SNW 109X1.1/2 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | K+T. Тип Conrad, без паза для ввода шариков. Одно фетровое уплотнение. Размеры не соответствуют международному стандарту. Сепаратор: Высококачественная сталь. Угол контакта α=25. Канавка для стопорного кольца в наружном кольце. Однорядный шарикоподшипник с максимальной грузоподъемностью, слот для ввода шариков, узкая ширина. Короноидальный сепаратор. |
| 1309J | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор из листовой стали. |
| 1309TN | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Полиамидный сепартор. |
| 1309 P/6 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Уплотнение с одной стороны. |
| 1309-K C/3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Угол контакта α=15. Тип слота Conrad без заполнения. |
| 1309 C/3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Угол контакта α=15. |
| 1309-K | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Тип слота Conrad без заполнения. |
| 1309 M | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор: Латунь. |
| 1309 KC3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Внутренний зазор больше нормального. Тип слота Conrad без заполнения. |
| 1309K | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Тип слота Conrad без заполнения. |
| 1309 EKTN9 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| 1309 C3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Внутренний зазор больше нормального. |
| 1309KC3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Внутренний зазор больше нормального. Тип слота Conrad без заполнения. |
| 1309 EKTN9/C3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Упорный шариковый подшипник без упорного кольца. |
| 1309 ETN9/C3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Угол контакта α=25. |
| 1309-TVH | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 1309-TVH-C3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Внутренний зазор больше нормального. |
| 1309-K-TVH-C3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Внутренний зазор больше нормального. Тип слота Conrad без заполнения. |
| 1309-K-TVH | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Тип слота Conrad без заполнения. |
| CE1309SC | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. | |
| CE1309SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE1309ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| 1309 ETN9 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
Аналоги S1309 ETN9
- QJ 309 MA
Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. Угол контакта 25 градусов. Сепаратор: Латунь.
- QJ 309 N2MA
Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов.
- QJ 309 N2PHAS
Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу. Подшипник с двумя смещёнными на α=180 стопорящими пазами на наружной поверхности наружного кольца (для удерживания подшипника от проворачивания).
- QJ 309 PHAS
Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу.
- 309K
Тип слота Conrad без заполнения.
- 309KDD
K+DD. Тип Conrad, без паза для ввода шариков. Две защитные шайбы.
- 309KDGN
K+D. Тип Conrad, без паза для ввода шариков. Одна защитная шайба. Обозначение типа смазки. Канавка для стопорного кольца в наружном кольце.
- 309PP
Два уплотнения.
- 309W
Короноидальный сепаратор.
- 309WDD
Две защитные шайбы. Короноидальный сепаратор.
- 309WDN
Канавка для стопорного кольца в наружном кольце. Одна защитная шайба. Короноидальный сепаратор.
- 309WG
Обозначение типа смазки. Короноидальный сепаратор.
- BL309
- BL309ZZ
Подшипник с защитными шайбами с двух сторон.
- BL309Z
Защитная шайба с одной стороны, крепится с помощью стопорного кольца.
- BL309ZZC3
Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины.
- BL309ZNR
Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне.
- BL309LBZ
Бесконтактное (лабиринтное) уплотнение с одной стороны подшипника. Защитная шайба с одной стороны, крепится с помощью стопорного кольца.
- BL309NRC3
Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников.
- BL309ZZNR
Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. Защитная шайба с одной стороны, крепится с помощью стопорного кольца.
Похожие подшипники, размер: 45x100x25мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 21309 E | Сферический роликовый подшипник | Дополнительня мощность. |
| 21309 EK | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 E/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Дополнительня мощность. |
| 21309 EK/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 EK/W64 | Сферический роликовый подшипник | Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 EW | Сферический роликовый подшипник | Оптимизированный профиль дорожек качения. |
| 21309 AV NILOS RING 45x90.8x3 (6309) | Сферический роликовый подшипник | Изготовлены из специальной марки стали. Коническое или резьбовое внутреннее отверстие. Канавка для стопорного кольца на стандартной стороне. Стопорное кольцо не поставляется. Используется для отделения основного номера подшипника от цифрового суффикса. Нейлоновый фиксатор, усиленный стекловолокном. Наружное кольцо с фланцем. Тип уплотнения: Уплотнение. Канавка под сепаратор на внутренней поверхности отверстия. Размеры границ изменены в соответствии со стандартами ISO. |
| 21309K | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). |
| 21309 CCK | Сферический роликовый подшипник | Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). |
| 21309 VAB | Сферический роликовый подшипник | Специальные коды вариаций. VAA начинается с буквенного кода, присвоенного для обозначения модификации от стандарта (например, 1-я модификация, 2-я модификация и т.д.). Эти коды подшипников никоим образом не указывают на модификацию по сравнению со стандартом. Для получения информации о конкретной модификации необходимо обратиться к инженерам. |
| 21309 CC W33 C04 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Наружное кольцо с точностью хода P5, W4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). |
| 21309 AJ | Сферический роликовый подшипник | Угол контакта 25 градусов. Угол контакта 40 градусов для радиально-упорных типов. |
| 21309 | Сферический роликовый подшипник | |
| 21309EK CC W33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| NJG 309 VH | Цилиндрический роликовый подшипник | Однорядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора и удерживающим бортом. Специальный сепаратор, ролики и/или модифицированная внутренняя геометрия. Изготовлено из специальной марки стали. |
| N 309 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 309 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 309 ECM | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 309 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 309 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
