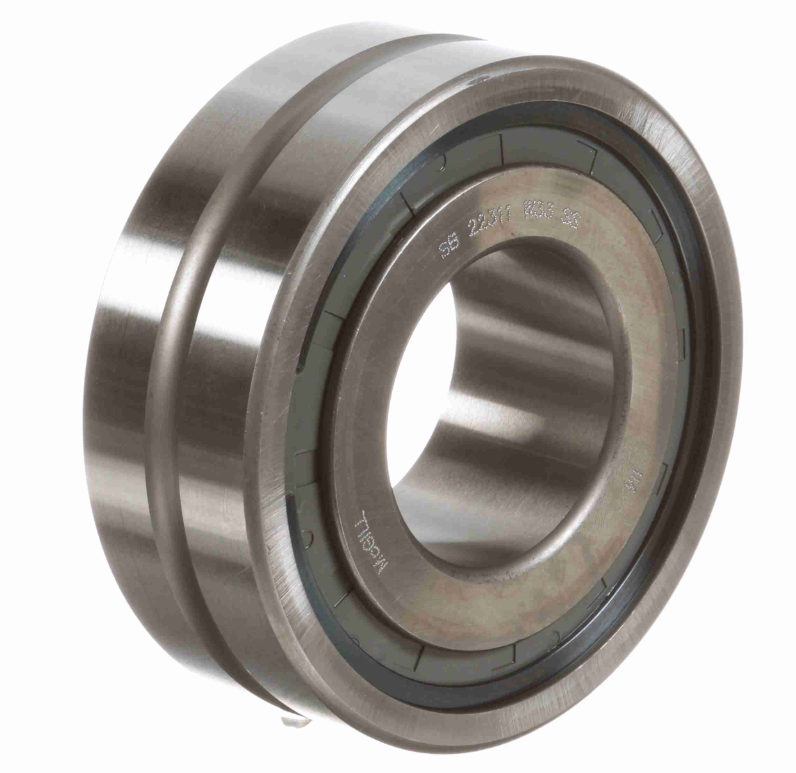

Сферический роликовый подшипник SB 22320 C3 W33 SS
SB 22320 C3 W33 SS
В наличии
Цена на подшипник SB 22320 C3 W33 SS является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики SB 22320 C3 W33 SS

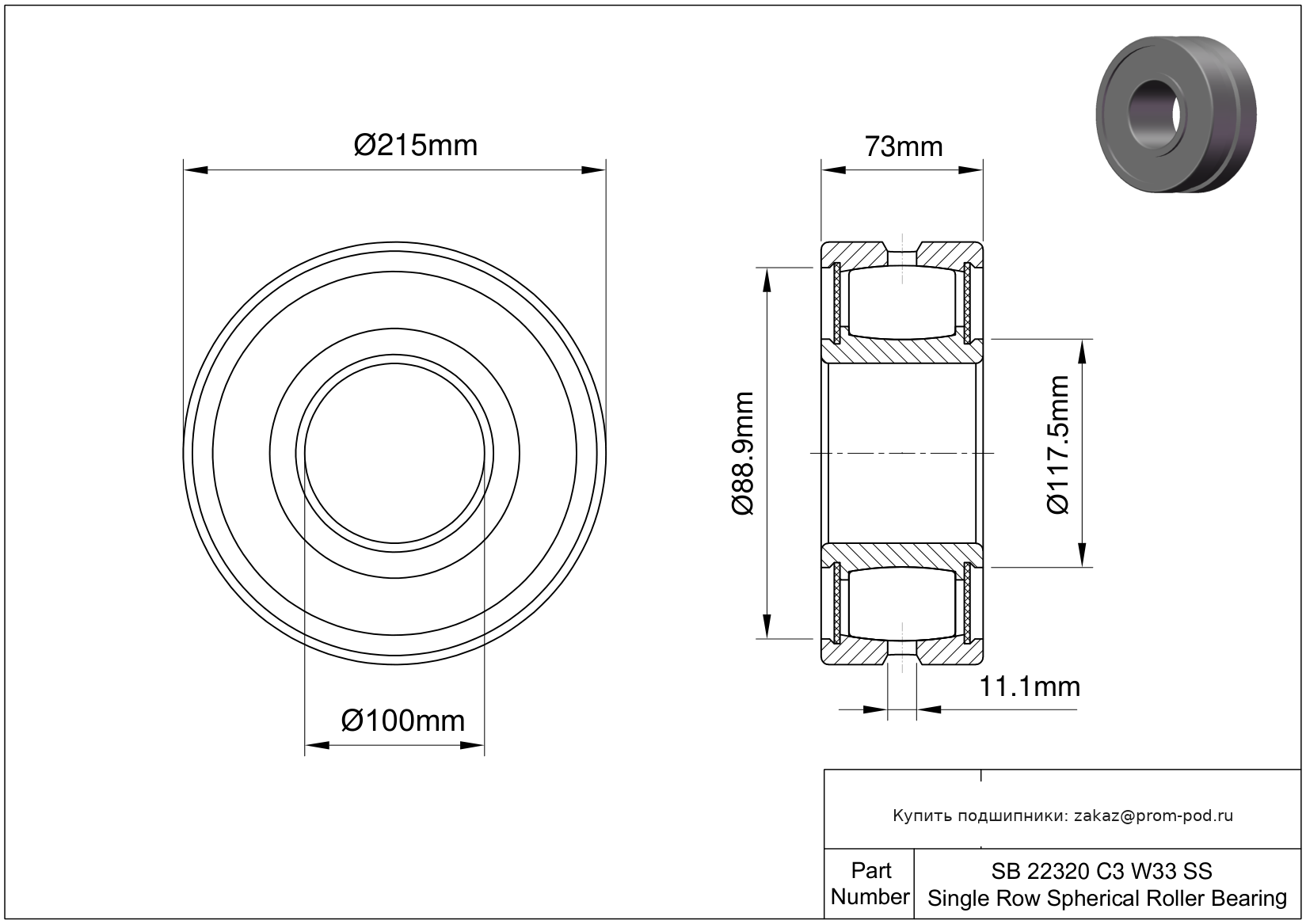

Основные и дополнительные размеры
- Диаметр отверстия
- 100 мм
- Внешний диаметр
- 215 мм
- Ширина
- 73 мм
- Ширина канавки для смазки
- 11.1 мм
Основные технические параметры
- Номер детали
- SB 22320 C3 W33 SS
- Бренд
- McGill
- Система измерений
- Метрическая
- Тип подшипника
- Роликовый
- Направление воспринимаемой нагрузки
- Комбинированная
- Конструкция
- Однорядный
- Тип уплотнения
- Двойное уплотнение
- Смазка
- Смазочный канал и отверстие
- Тип роликового подшипника
- Сферический
- Тип отверстия
- Цилиндрическое
Допуски
- Диапазон температур
- -30° до 150 °C
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- Сталь
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 577.001 кН
Сертификация и стандарты
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 2.05
- Вес
- 28.4 lb
- Радиальный зазор
- C3
- Диаметр упорной поверхности вала
- 117.5 мм
- Диаметр заплечика корпуса
- 88.9 мм
- Угловое несоответствие
- 2 °
- Метод установки
- Крепление на валу
Таблица модификаций: Сферический роликовый подшипник SB 22320 C3 W33 SS
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| 22320-E1-XL-C3>B | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). 35 градусов угол контакта. Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1-XL-K-C4 | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 4. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1A-XL-M | Однорядный сферический роликовый подшипник | Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1A-XL-M-C3 | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1A-XL-M-C4 | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 4. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1A-XL-M-T41A | Однорядный сферический роликовый подшипник | Для осциллирующей нагрузки с ограниченными допусками на диаметр, радиальный внутренний зазор C4. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1A-XL-M-T41A-C3 | Однорядный сферический роликовый подшипник | Для осциллирующей нагрузки с ограниченными допусками на диаметр, радиальный внутренний зазор C4. Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1A-XL-MA-T41A | Однорядный сферический роликовый подшипник | Для осциллирующей нагрузки с ограниченными допусками на диаметр, радиальный внутренний зазор C4. Однокомпонентный сепаратор Timken из обработанной латуни. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1-XL | Однорядный сферический роликовый подшипник | Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1-XL>A | Однорядный сферический роликовый подшипник | Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1A-XL-K-M-T41A | Однорядный сферический роликовый подшипник | Для осциллирующей нагрузки с ограниченными допусками на диаметр, радиальный внутренний зазор C4. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1A-XL-K-MA-T41A | Однорядный сферический роликовый подшипник | Для осциллирующей нагрузки с ограниченными допусками на диаметр, радиальный внутренний зазор C4. Однокомпонентный сепаратор Timken из обработанной латуни. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1-XL-K | Однорядный сферический роликовый подшипник | Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1-XL-H40-C3 | Однорядный сферический роликовый подшипник | Подшипник без смазочной канавки и без отверстий для смазки по внешнему кольцу. Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1-XL-C4 | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 4. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1-XL-K-C2 | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 2. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1-XL-C3>A | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22320-E1-XL-C3 | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22320KEMW33C4 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Подшипник серии Premier с сепаратором из механически обработанной латуни. На 100% заполнен смазкой. |
| 22320KEMW33C3 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Подшипник серии Premier с сепаратором из механически обработанной латуни. Коническое внутреннее отверстие (конусность 1:12). |
| 22320KEMW33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Подшипник серии Premier с сепаратором из механически обработанной латуни. Коническое внутреннее отверстие (конусность 1:12). |
| 22320EMW33C4 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Подшипник серии Premier с сепаратором из механически обработанной латуни. |
| 22320KEJW33C3 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). |
| 22320KEJW33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). |
| 22320E CJW33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| 22320 EK W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 22320 EKN1 C3 W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Паз для предотвращения проворота на наружном кольце. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 22320 CYN W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Нейлоновый фиксатор, усиленный стекловолокном. Однокромочное несъемное формованное уплотнение. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. |
| 22320 EK/C3 W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 22320 Y CB | Однорядный сферический роликовый подшипник | 35 градусов угол контакта. Однокромочное несъемное формованное уплотнение. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. |
Аналоги SB 22320 C3 W33 SS
- NUH 2320 ECMH
Однорядный цилиндрический роликовый подшипник повышенной грузоподъемности с двумя бортами на наружном кольце и гладким внутренним кольцом. Механически обработанный латунный сепаратор, центрируемый по дорожке качения внутреннего кольца. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.
- NJG 2320 VH
Однорядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора и удерживающим бортом. Специальный сепаратор, ролики и/или модифицированная внутренняя геометрия. Изготовлено из специальной марки стали.
- NJ 2320 ECJ
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность.
- NJ 2320 ECM
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения.
- NJ 2320 ECML
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу.
- NJ 2320 ECP
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны.
- NU 2320 ECJ
Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность.
- NU 2320 ECM
Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения.
- NU 2320 ECML
Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу.
- NU 2320 ECP
Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны.
- NUP 2320 ECJ
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность.
- NUP 2320 ECML
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу.
Похожие подшипники, размер: 100x215x73мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| S2320 M | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор: Латунь. |
| CE2320ZR | Самоустанавливающийся шариковый подшипник | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. |
| CE2320SI | Самоустанавливающийся шариковый подшипник | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. |
| CE2320SC | Самоустанавливающийся шариковый подшипник | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. |
| 2320 M | Самоустанавливающийся шариковый подшипник | Сепаратор: Латунь. |
| 2320-K-M-C3 | Самоустанавливающийся шариковый подшипник | Внутренний зазор больше нормального. Сепаратор: Латунь. Тип слота Conrad без заполнения. |
| 2320-M-C3 | Самоустанавливающийся шариковый подшипник | Внутренний зазор больше нормального. Сепаратор: Латунь. |
| 2320K | Самоустанавливающийся шариковый подшипник | Тип слота Conrad без заполнения. |
| 2320-KM C/3 | Самоустанавливающийся шариковый подшипник | Готический арочный угловой контакт со стопорным кольцом и бронзовым фиксатором. Угол контакта α=15. |
| 2320 KM/C3 | Самоустанавливающийся шариковый подшипник | Готический арочный угловой контакт со стопорным кольцом и бронзовым фиксатором. Внутренний зазор больше нормального. |
| 2320-KM | Самоустанавливающийся шариковый подшипник | Готический арочный угловой контакт со стопорным кольцом и бронзовым фиксатором. |
| 2320KC3 | Самоустанавливающийся шариковый подшипник | Внутренний зазор больше нормального. Тип слота Conrad без заполнения. |
| 2320L1KC3 | Самоустанавливающийся шариковый подшипник | Массивные латунные сепараторы. Внутренний зазор больше нормального. Тип слота Conrad без заполнения. |
