Радиально-упорный шариковый подшипник 709 ACE/HCP4A

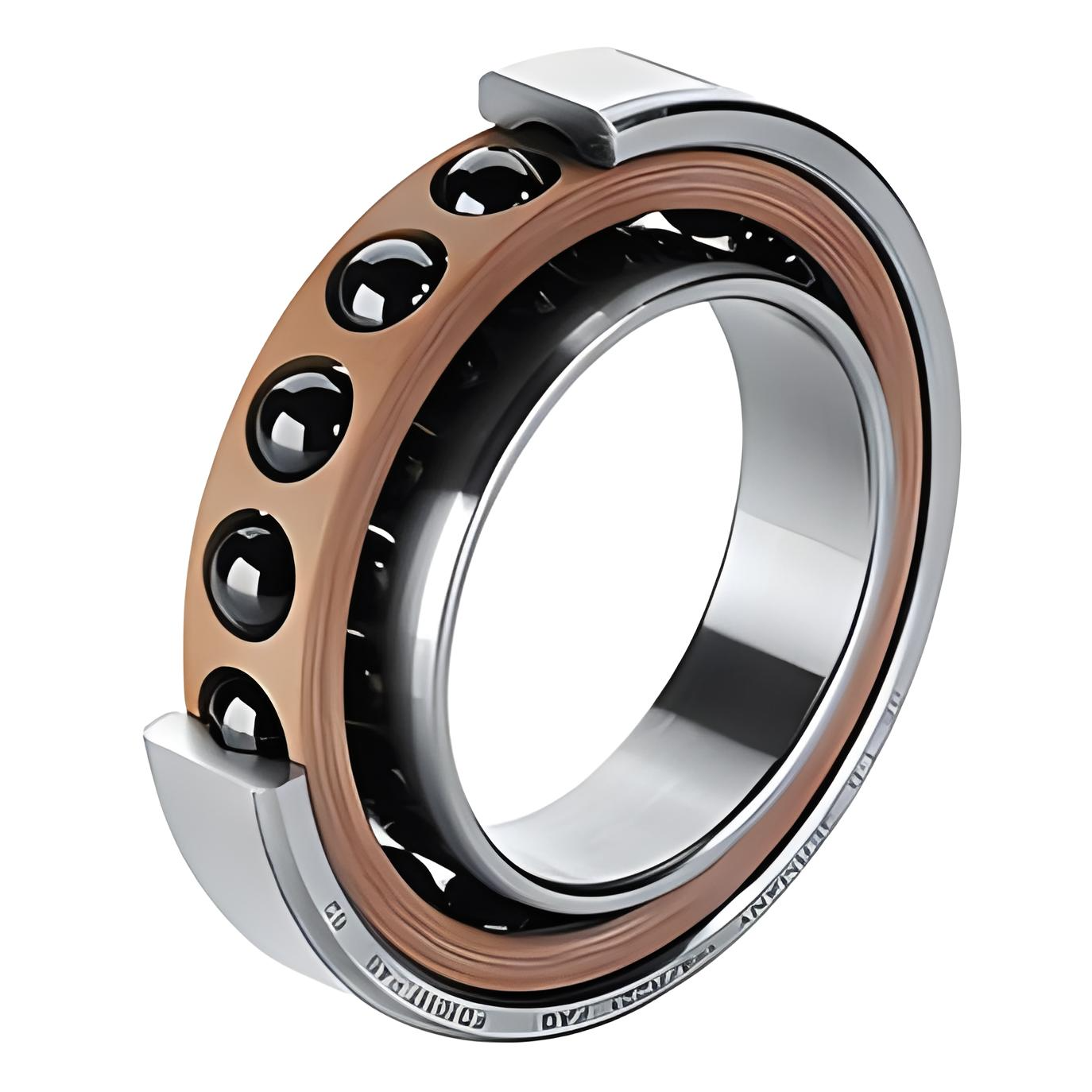

Фото 709 ACE/HCP4A

709 ACE/HCP4A

В наличии

Сверхточный радиально-упорный шариковый подшипник, угол контакта α=25, высокоскоростные, тип e

Размер: 9x24x7 мм

Цена от 3 236 руб.

Заказать

Условия заказа и стоимость

Цена на подшипник 709 ACE/HCP4A является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

+7 (499) 229 4033 zakaz@prom-pod.ru

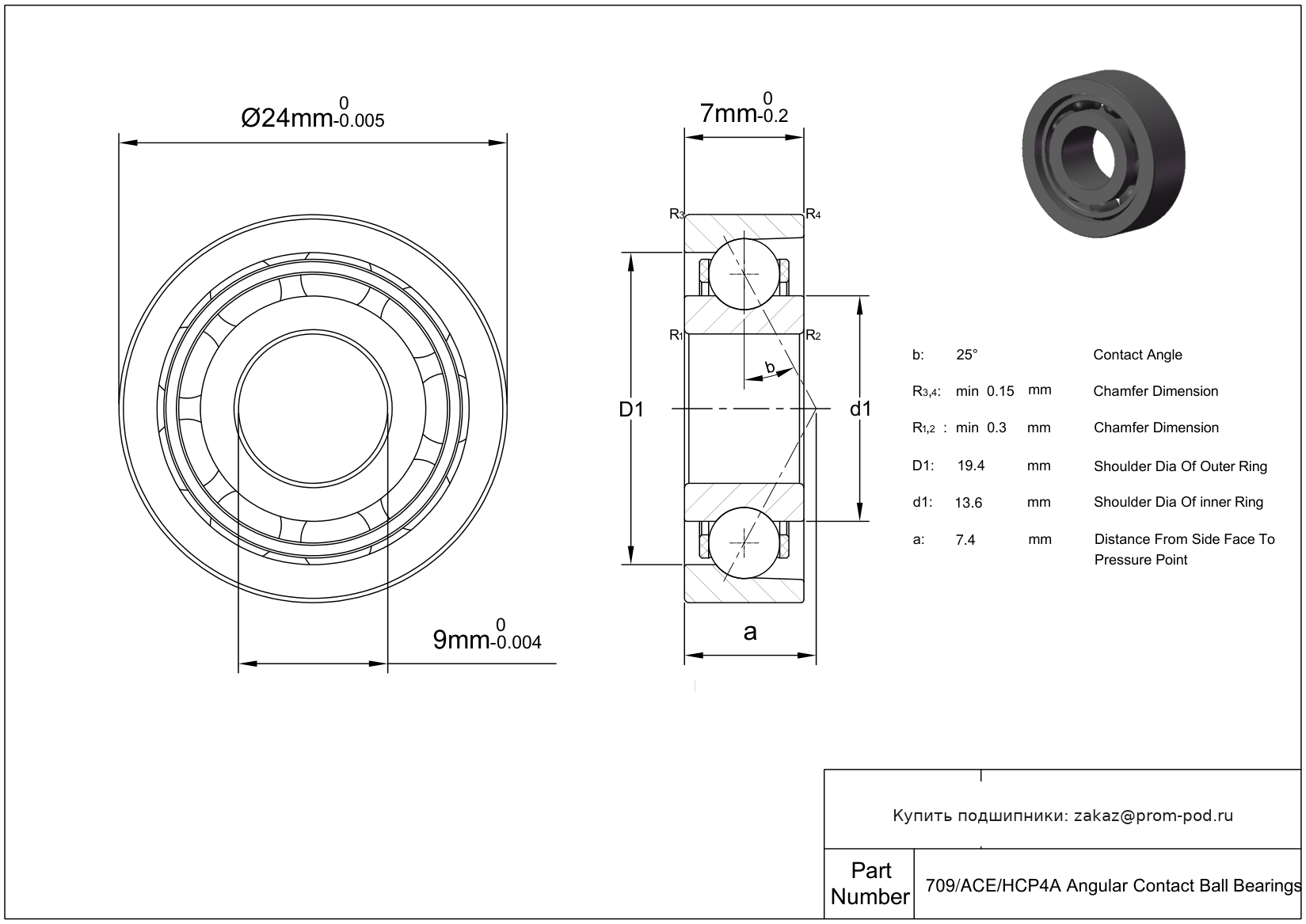

Чертеж 709 ACE/HCP4A

Технические характеристики 709 ACE/HCP4A

Основные и дополнительные размеры

Диаметр отверстия
9 mm
Внешний диаметр
24 mm
Ширина
7 mm

Основные технические параметры

Номер детали
709 ACE/HCP4A
Бренд
SKF
Система измерений
Метрическая
Для направления нагрузки
Угловой контакт
Тип уплотнения
Открытый
Смазка
Смазанный

Допуски

Допустимость диаметра отверстия
-0.004mm до 0
Допуск внешнего диаметра
-0.005mm до 0
Допуск по ширине
-0.2mm до 0
Диапазон температур
-30° to 110 °C
Класс допуска
P4 (ABEC-7)

Материалы

Материал кольца
Хромистая сталь
Материал шара
Керамика
Материал сепаратора
Фенольный

Нагрузка

Динамическая радиальная нагрузка
565 lbf
Статическая радиальная нагрузка
202 lbf
Предварительная нагрузка
Доступно

Прочие характеристики

Максимальная скорость (X1000 об/мин)
165
Вес
0.013000 kg
Угол контакта
25 °
Согласованная компоновка
Доступно
Диаметр шара
3.969000 mm
Количество шариков
9

Модификации 709 ACE/HCP4A

  • SS709

    Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения.

  • CE709ZR

    Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.

  • CE709ZRPP

    Уплотнение с двух сторон. Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.

  • CE709SI

    Внешнее самоцентрирование. Сепаратор расположен на внутреннем кольце.

  • CE709SIPP

    Уплотнение с двух сторон. Внешнее самоцентрирование. Сепаратор расположен на внутреннем кольце.

  • CE709SCPP

    Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Уплотнение с двух сторон.

  • 709C

    Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.

  • 709AC

    Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии.

  • 709 ACD/P4A

    Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.

  • 709 ACE/P4A

    Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.

  • 709 CD/P4A

    Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15.

  • 709 CE/P4A

    Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15, высокоскоростные, тип E.

  • 709 ACD/HCP4A

    Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.

  • 709 CD/HCP4A

    Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Тела качения из нитрида кремния.

  • 709 CE/HCP4A

    Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15, высокоскоростные, тип E. Тела качения из нитрида кремния.

  • 709 CDGA/HCP4A

    CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.

  • 709 CDGA/P4A

    CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.

  • 709 CEGA/HCP4A

    Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Угол контакта α=15, высокоскоростные, тип E. Тела качения из нитрида кремния. Обозначение типа смазки.

  • 709 CEGA/P4A

    Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Угол контакта α=15, высокоскоростные, тип E. Обозначение типа смазки.

  • 709 ACDGA/P4A

    ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.

  • 709 ACDGB/P4A

    Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Для универсального монтажа, лёгкий преднатяг (серии 719 D, 70 D и 72 D) или средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B).

Аналоги 709 ACE/HCP4A

  • SS709 2RS

    Уплотнение с обеих сторон, NBR.

  • S609

    Шарики и кольца из материала AISI 440C.

  • S609 2rs

    Шарики и кольца из материала AISI 440C. Уплотнение с обеих сторон, NBR.

  • S609zz

    Шарики и кольца из материала AISI 440C. Два уплотнителя из синтетического каучука.

  • 609
  • 609 2RS

    Уплотнение с обеих сторон, NBR.

  • 609C

    Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.

  • SMR609C-YUU/C3 NB2

    S+MR. Внутренний зазор больше нормального. Уплотнение типа Synchro Seal с двух сторон. Специальное уплотнение, которое подходит для низкмх крутящих моментов. Материал-тефлон наполненный стекловолокном. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Штампованный латунный сепаратор.

  • SMR609C-2YS/C3 NB2

    S+MR. Внутренний зазор больше нормального. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Внешнее самоцентрирование. Штампованный латунный сепаратор.

  • SMR609C-ZZ #3 L55

    S+MR. Два уплотнителя из синтетического каучука. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Одно механическое уплотнение.

  • SMR609C-2YS NB2

    S+MR. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Внешнее самоцентрирование. Штампованный латунный сепаратор.

  • SMR609C-YUU NB2

    S+MR. Уплотнение типа Synchro Seal с двух сторон. Специальное уплотнение, которое подходит для низкмх крутящих моментов. Материал-тефлон наполненный стекловолокном. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Штампованный латунный сепаратор.

  • SMR609C-2RU TH9/C3 L55

    S+MR. Бесконтактное уплотнение с двух сторон. Внутренний зазор больше нормального. Сепаратор из текстолита, ценрируемый по шарикам. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Одно механическое уплотнение.

  • MR609C-2BS/TP/C3 #5 UDL/SRL

    Тип подшипника: Метрический специальный. Внутренний зазор больше нормального. Радиально-упорный шарикоподшипник в универсальном исполнении с двойным легким предварительным натягом. Стеклонаполненный полиамид PA46, центрируемый по шарикам. Смазка Multemp SRL с рабочей температурой от -40°F до 266°F (от -40 до 130°C). Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Внешнее самоцентрирование. Одно механическое уплотнение. Дистанционное кольцо у внутреннего кольца. Для подшипников серии TAC.

  • 609-2RZ-C3

    Уплотнения с двух сторон (для серии KH). Внутренний зазор больше нормального.

  • 609-ZZ

    Два уплотнителя из синтетического каучука.

  • 609-2RZ

    Уплотнения с двух сторон (для серии KH).

  • 609-ZZ-C3

    Внутренний зазор больше нормального. Два уплотнителя из синтетического каучука.

  • 609-2RS-C3

    Уплотнение с обеих сторон, NBR. Внутренний зазор больше нормального.

  • 609-2Z-HLC-C3

    Внутренний зазор больше нормального. Защитная шайба с обеих сторон. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Плавающие лабиринтные уплотнения. Одно механическое уплотнение.

Похожие подшипники, размер: 9.00x24.00x7.00мм

Товар / АналогТипРасшифровка / Описание
SS709 2RS Радиально-упорный шариковый подшипник
Уплотнение с обеих сторон, NBR.
S609 Шариковый подшипник
Шарики и кольца из материала AISI 440C.
S609 2rs Шариковый подшипник
Шарики и кольца из материала AISI 440C. Уплотнение с обеих сторон, NBR.
S609zz Шариковый подшипник
Шарики и кольца из материала AISI 440C. Два уплотнителя из синтетического каучука.
609 Шариковый подшипник
609 2RS Шариковый подшипник
Уплотнение с обеих сторон, NBR.
609C Шариковый подшипник
Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.
SMR609C-YUU/C3 NB2 Шариковый подшипник
S+MR. Внутренний зазор больше нормального. Уплотнение типа Synchro Seal с двух сторон. Специальное уплотнение, которое подходит для низкмх крутящих моментов. Материал-тефлон наполненный стекловолокном. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Штампованный латунный сепаратор.
SMR609C-2YS/C3 NB2 Шариковый подшипник
S+MR. Внутренний зазор больше нормального. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Внешнее самоцентрирование. Штампованный латунный сепаратор.
SMR609C-ZZ #3 L55 Шариковый подшипник
S+MR. Два уплотнителя из синтетического каучука. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Одно механическое уплотнение.
SMR609C-2YS NB2 Шариковый подшипник
S+MR. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Внешнее самоцентрирование. Штампованный латунный сепаратор.
SMR609C-YUU NB2 Шариковый подшипник
S+MR. Уплотнение типа Synchro Seal с двух сторон. Специальное уплотнение, которое подходит для низкмх крутящих моментов. Материал-тефлон наполненный стекловолокном. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Штампованный латунный сепаратор.
SMR609C-2RU TH9/C3 L55 Шариковый подшипник
S+MR. Бесконтактное уплотнение с двух сторон. Внутренний зазор больше нормального. Сепаратор из текстолита, ценрируемый по шарикам. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Одно механическое уплотнение.
MR609C-2BS/TP/C3 #5 UDL/SRL Шариковый подшипник
Тип подшипника: Метрический специальный. Внутренний зазор больше нормального. Радиально-упорный шарикоподшипник в универсальном исполнении с двойным легким предварительным натягом. Стеклонаполненный полиамид PA46, центрируемый по шарикам. Смазка Multemp SRL с рабочей температурой от -40°F до 266°F (от -40 до 130°C). Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Внешнее самоцентрирование. Одно механическое уплотнение. Дистанционное кольцо у внутреннего кольца. Для подшипников серии TAC.
609-2RZ-C3 Шариковый подшипник
Уплотнения с двух сторон (для серии KH). Внутренний зазор больше нормального.
609-ZZ Шариковый подшипник
Два уплотнителя из синтетического каучука.
609-2RZ Шариковый подшипник
Уплотнения с двух сторон (для серии KH).
609-ZZ-C3 Шариковый подшипник
Внутренний зазор больше нормального. Два уплотнителя из синтетического каучука.
609-2RS-C3 Шариковый подшипник
Уплотнение с обеих сторон, NBR. Внутренний зазор больше нормального.
609-2Z-HLC-C3 Шариковый подшипник
Внутренний зазор больше нормального. Защитная шайба с обеих сторон. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Плавающие лабиринтные уплотнения. Одно механическое уплотнение.
