Радиально-упорный шариковый подшипник CE7317ZRPP
51715
В наличии
Условия заказа и стоимость
Цена на подшипник CE7317ZRPP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

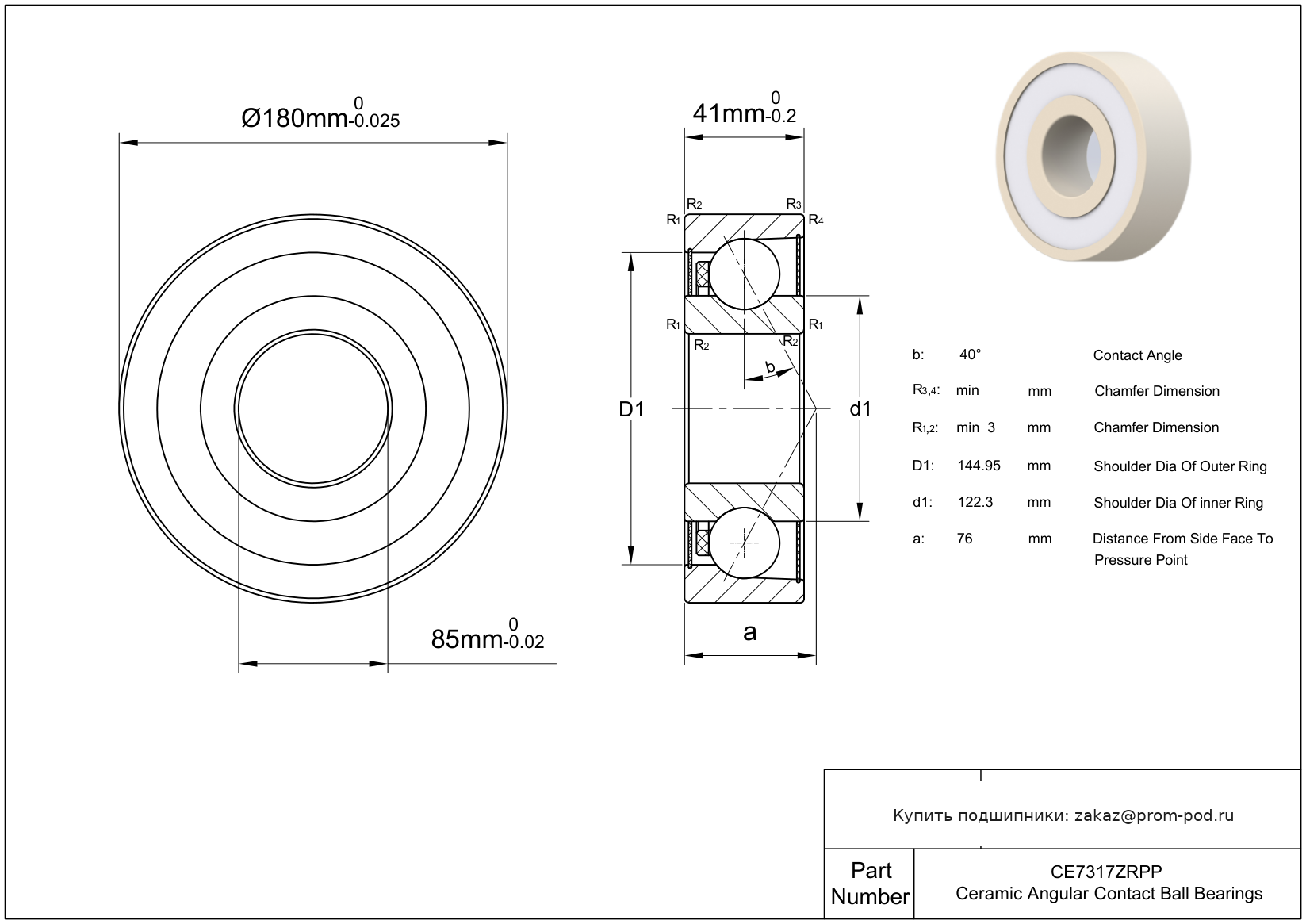

Технические характеристики CE7317ZRPP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 85 мм |
| Внешний диаметр | 180 мм |
| Ширина | 41 мм |
| Основные технические параметры | |
| Номер детали | CE7317ZRPP |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Угловой контакт |
| Конструкция | Однорядный |
| Тип уплотнения | Уплотнённый |
| Смазка | Сухая |
| Допуски | |
| Допуск диаметра отверстия | -0.02 мм до 0 |
| Допуск внешнего диаметра | -0.025 мм до 0 |
| Допуск по ширине | -0.2 мм до 0 |
| Диапазон температур | -176 до 752 °F |
| Материалы | |
| Материал кольца | Цирконий |
| Материал сепаратора | PEEK (полиэфирэфиркетон) |
| Материал шариков | Диоксид циркония (ZrO2) |
| Нагрузка | |
| Динамическая радиальная нагрузка | 39.4201 кН |
| Статическая радиальная нагрузка | 32.939 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 2.39 |
| Вес | 3.46 kg |
| Угол контакта | 40 ° |
| Точка давления (a) | 76 мм |
| Диаметр борта внутреннего кольца (широкий торец) | 122.3 мм |
| Диаметр борта внутреннего кольца (узкий торец) | 103.03 мм |
| Диаметр заплечика наружного кольца (широкий торец) (D1) | 144.95 мм |
| Размер фаски (r1 2)(мин) | 3 мм |
Таблица модификаций: Радиально-упорный шариковый подшипник CE7317ZRPP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CE7317SC | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. | |
| CE7317SCPP | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. | |
| CE7317SIPP | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7317SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7317ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| 7317 BEGAP | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| SS7317 | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. | Основное исполнение. |
| 7317 BEGAPH | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Тяжелый предварительный натяг. |
| 7317 BEP | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + E + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7317 BECBF | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Пищевая смазка. |
| 7317 BEGAM | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Сепаратор: Латунь. |
| 7317 BEGAF | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + E + GA + F. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Механически обработанный стальной сепаратор, центрируемый по шарикам. |
| 7317 BECCM | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Контактный угол α=40, усиленная внутренняя конструкция. Угол контакта α=15. |
| 7317 BECBY | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7317 BECBP | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7317 BECBM | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| 7317 BECBJ | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + E+ CB + J. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Штампованный стальной сепаратор, центрируемый по шарикам. |
Аналоги CE7317ZRPP
- SS7317 2RS
Резиновые уплотнения с обеих сторон подшипника.
- 1317
- 1317 K
Тип слота Conrad без заполнения.
- S1317
Шарики и кольца из материала AISI 440C.
- S1317 K
Шарики и кольца из материала AISI 440C. Тип слота Conrad без заполнения.
- CE1317ZR
Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.
- CE1317SI
Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце.
- CE1317SC
Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.
- 1317-K-M-C3
Внутренний зазор больше нормального. Сепаратор: Латунь. Тип слота Conrad без заполнения.
- 1317-M-C3
Внутренний зазор больше нормального. Сепаратор: Латунь.
- 1317-M
Сепаратор: Латунь.
- 1317K
Тип слота Conrad без заполнения.
- 1317J
Сепаратор из листовой стали.
- 1317 KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1317 K/C3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1317KJC3
Внутренний зазор больше нормального. Сепаратор из листовой стали. Тип слота Conrad без заполнения.
- 1317KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1317 C/3
Угол контакта α=15.
- 1317 M C/3
Сепаратор: Латунь. Угол контакта α=15.
- 1317-K C/4
Угол контакта α=15. Тип слота Conrad без заполнения.
Похожие подшипники, размер: 85x180x41мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 21317 E | Сферический роликовый подшипник | Дополнительня мощность. |
| 21317 EK | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21317 E/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Дополнительня мощность. |
| 21317 E/C3W64 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность. |
| 21317 E/W64 | Сферический роликовый подшипник | Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность. |
| 21317 EK/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21317E C4 W33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Дополнительня мощность. |
| 21317 CJ | Сферический роликовый подшипник | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. |
| 21317 CC | Сферический роликовый подшипник | Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). |
| 21317 EW | Сферический роликовый подшипник | Оптимизированный профиль дорожек качения. |
| N 317 ECM | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| N 317 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 317 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 317 ECM | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 317 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 317 ECJ | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NU 317 ECM | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 317 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NUP 317 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NUP 317 ECM | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
Однорядный радиально-упорный керамический подшипник CE7317ZRPP, выполненный полностью из диоксида циркония (ZrO2), представляет собой специализированное решение для узлов трения, работающих в экстремальных средах, где стандартные стальные и гибридные аналоги выходят из строя.
Особенности конструкции и материала
Кольца и тела качения подшипника изготовлены из высокоплотной технической керамики ZrO2. В отличие от нитрида кремния (Si3N4), циркониевая керамика обладает коэффициентом теплового расширения, близким к показателям подшипниковых сталей, что существенно упрощает расчет посадочных допусков при монтаже на металлические валы и в корпуса. Радиально-упорная геометрия дорожек качения позволяет восприятие комбинированных нагрузок (радиальных и осевых) при строго однонаправленном осевом силовом потоке.
Ключевые эксплуатационные преимущества
- Абсолютная коррозионная стойкость: Подшипник инертен к воздействию большинства агрессивных сред, включая сильные кислоты, щелочи, солевые растворы и морскую воду.
- Электроизоляционные свойства: Материал полностью исключает риск возникновения электроэрозии и повреждения дорожек качения от блуждающих токов.
- Работа без смазочных материалов: Низкий коэффициент трения пары допускает эксплуатацию в условиях «сухого» трения, а также в вакуумных камерах или при полном погружении в рабочую среду.
- Термостойкость: Сохраняет геометрическую стабильность и прочностные характеристики в широком диапазоне температур.
Область применения
Подшипник CE7317ZRPP оптимален для установки в химических реакторах, полупроводниковом производстве, медицинском и фармацевтическом оборудовании, узлах травления, а также в погружных насосных агрегатах, где применение традиционных пластичных смазок невозможно или недопустимо по технологическим регламентам.
| Тип | Радиально-упорный шариковый подшипник |
| Обозначение | CE7317ZRPP |
| Внутренний диаметр d | 85.00 мм |
| Внешний диаметр D | 180.00 мм |
| Ширина B / Высота H | 41.00 мм |
