Двухрядные цилиндрические роликовые подшипники  

Конструктивные особенности и кинематика двухрядных роликоподшипников

Двухрядные цилиндрические роликоподшипники отличаются линейным контактом тел качения с дорожками качения, что обеспечивает колоссальную радиальную грузоподъемность по сравнению с шариковыми аналогами. Отсутствие осевой фиксации в большинстве исполнений позволяет валу свободно смещаться в осевом направлении, компенсируя температурное расширение металла. Такая кинематическая схема минимизирует внутренние напряжения в сопряженных деталях механизма.

Конструкция внутреннего кольца часто выполняется с коническим отверстием, имеющим стандартную конусность один к двенадцати. Это техническое решение позволяет чрезвычайно точно регулировать радиальный зазор или создавать необходимый предварительный натяг в процессе монтажа путем осевого смещения кольца по конической шейке вала. Цилиндрическое же исполнение посадочного отверстия применяется в узлах с фиксированными допусками, где не требуется прецизионная минимизация люфта.

Разновидности исполнений и материалов сепараторов

Подшипники типа NN оснащаются внутренним кольцом с тремя бортами и гладким наружным кольцом без бортов. Такая конфигурация позволяет наружному кольцу свободно перемещаться относительно роликов в обоих направлениях, что делает узел идеальной плавающей опорой. Ролики в данном случае надежно удерживаются и направляются бортами внутреннего кольца.

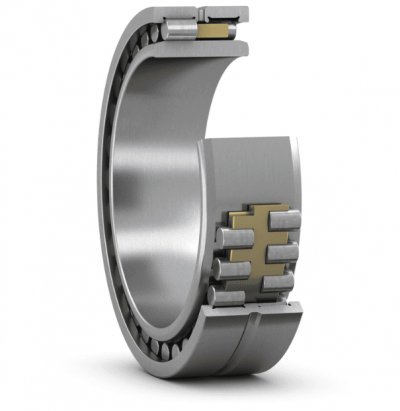

Исполнение типа NNU, напротив, имеет три борта на наружном кольце и гладкое внутреннее кольцо. В этой схеме ролики направляются по наружной дорожке качения, что упрощает монтаж при определенных компоновках оборудования, когда внутреннее кольцо напрессовывается на вал первым. Осевое смещение вала здесь также происходит беспрепятственно внутри подшипникового узла.

Для тяжелых условий эксплуатации и высоких частот вращения применяются массивные латунные сепараторы, центрируемые по роликам или по одному из колец. Они обладают высокой износостойкостью, отлично гасят вибрационные нагрузки и эффективно работают в условиях граничной смазки. Такие сепараторы маркируются соответствующими индексами в зависимости от способа центрирования.

В менее нагруженных узлах или при необходимости снижения общей массы конструкции используются сепараторы из стеклонаполненного полиамида. Этот полимерный материал существенно снижает трение, уменьшает тепловыделение и отлично удерживает смазочный материал в зоне контакта. Однако его применение ограничено температурным режимом, который обычно не должен превышать ста двадцати градусов Цельсия.

Области применения в прецизионном машиностроении

Основной сферой эксплуатации двухрядных цилиндрических роликоподшипников являются шпиндельные узлы металлорежущих станков высокой точности. Здесь они работают в паре с упорно-радиальными подшипниками, обеспечивая радиальную жесткость передней опоры шпинделя. Минимальное биение и высокая жесткость позволяют выполнять чистовую обработку деталей с микронными допусками.

Также данные узлы широко востребованы в редукторах тяжелого машиностроения, прокатных станах и печатных машинах большого формата. В этих механизмах они воспринимают постоянные ударные и знакопеременные радиальные нагрузки, сохраняя соосность валов на протяжении длительного межсервисного интервала. Высокая несущая способность позволяет уменьшить габариты корпуса редуктора без потери надежности.

Как правильно подобрать и купить двухрядный роликовый подшипник

При необходимости заменить изношенный узел важно учитывать не только геометрические размеры, но и класс точности детали. Для прецизионного оборудования стандартные классы точности не подходят, здесь требуются специальные исполнения класса SP или UP. От этого параметра напрямую зависит итоговая цена изделия, а также точность работы всего промышленного агрегата, поэтому экономия на классе точности недопустима.

В нашем каталоге вы можете быстро подобрать оригинальные комплектующие ведущих мировых брендов по заданным техническим параметрам. Чтобы купить сертифицированные двухрядные роликоподшипники, воспользуйтесь интерактивной системой подбора на сайте. Если вам требуется профессиональная консультация по допускам, посадкам или взаимозаменяемости различных серий, отправьте точную маркировку детали или чертеж узла нашим техническим специалистам для оперативного анализа.
