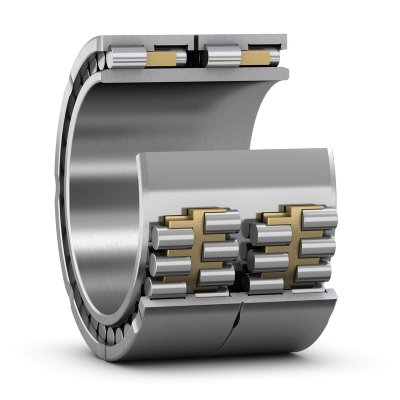

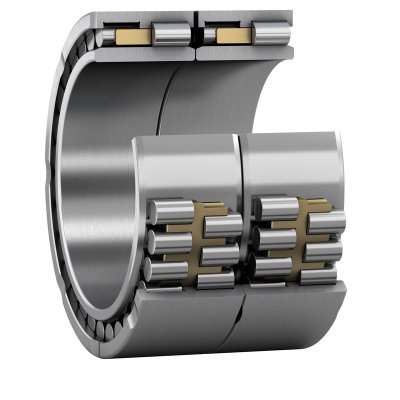

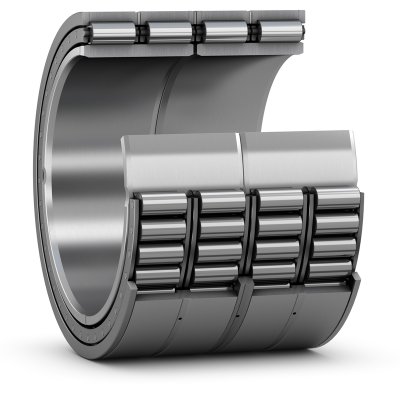

Четырёхрядные цилиндрические роликовые подшипники  

Четырёхрядные цилиндрические роликовые подшипники спроектированы для работы в узлах с экстремально высокими радиальными нагрузками при полном отсутствии осевых усилий. Конструктивная особенность этих опор заключается в наличии четырех рядов цилиндрических роликов, расположенных параллельно друг другу в едином наружном или внутреннем кольце. Такое инженерное решение позволяет равномерно распределить прикладываемое усилие по огромной площади контакта, минимизируя удельное давление на каждый отдельный элемент качения.

Поскольку цилиндрические ролики не способны воспринимать осевые смещения, данные подшипники допускают значительный взаимный сдвиг вала относительно корпуса вдоль оси вращения. Это свойство критически важно для компенсации температурного расширения длинных валов в процессе непрерывной эксплуатации промышленного оборудования. Узлы обладают исключительной жесткостью на прогиб, что гарантирует сохранение прецизионной точности вращения под воздействием переменных динамических сил.

Конструктивные исполнения и особенности сепараторов

Для тяжелонагруженных узлов, работающих в условиях сильной вибрации и ударных нагрузок, применяются модификации с массивными механически обработанными латунными сепараторами. Такие сепараторы центрируются по роликам или по бортам колец, обеспечивая стабильное положение тел качения даже при резких изменениях частоты вращения. Латунь обладает отличными антифрикционными свойствами, что существенно снижает тепловыделение в зоне трения и продлевает общий ресурс подшипникового узла.

В крупногабаритных подшипниках прокатных станов часто используются стальные сепараторы штифтового типа с полыми роликами. Данная конструкция позволяет разместить максимальное количество тел качения увеличенного диаметра в ограниченном пространстве, что выводит грузоподъемность узла на предельный уровень. Штифтовое крепление гарантирует высокую механическую прочность сепаратора при работе в условиях экстремального крутящего момента.

Конструктивное исполнение с разъемным внутренним или наружным кольцом значительно упрощает монтаж и демонтаж подшипников на шейках валов. Внутренние кольца часто монтируются на вал с натягом методом индукционного нагрева, в то время как наружная часть с комплектом роликов и сепаратором устанавливается в корпус отдельно. Это позволяет производить быструю замену изношенных элементов без полной разборки сопряженных узлов трансмиссии.

Области применения в тяжелой промышленности

Основной сферой применения четырёхрядных цилиндрических роликоподшипников являются валки прокатных станов горячей и холодной прокатки. В этих механизмах подшипники подвергаются колоссальным радиальным давлениям при деформации металла, работая в условиях постоянного воздействия технологической смазки и окалины. Высокая точность изготовления деталей позволяет минимизировать биение валков, напрямую влияя на качество и плоскостность прокатываемого листа.

Также данные опоры качения активно применяются в прессовых частях бумагоделательных машин и в редукторах большой мощности цементных мельниц. В этих узлах критически важна долговечность и способность подшипника работать в непрерывном многосуточном режиме без остановок на техническое обслуживание. Четырёхрядная схема расположения роликов обеспечивает необходимый запас прочности для предотвращения внезапных усталостных разрушений металла.

Как подобрать и купить четырёхрядный роликоподшипник

Чтобы правильно подобрать четырёхрядный цилиндрический роликовый подшипник, необходимо учитывать не только геометрические размеры, но и радиальный зазор, класс точности и тип посадки. Цена таких прецизионных узлов напрямую зависит от используемых материалов, точности обработки дорожек качения и бренда производителя. В нашем каталоге представлены сертифицированные комплектующие для металлургического и горнодобывающего оборудования, которые вы можете купить с доставкой непосредственно на производственную площадку.

Для точного подбора аналогов импортных подшипников воспользуйтесь параметрическим поиском по внутреннему диаметру, ширине и конфигурации бортов колец. Если вам необходимо оперативно узнать цену редкой модификации или подобрать замену для снятой с производства серии, отправьте точную заводскую маркировку или чертеж узла нашим техническим специалистам для проведения детального инженерного аудита.
