Наружные кольца однорядных конических подшипников (чашки, метрические размеры)  

Конструктивные особенности и геометрия метрических чашек

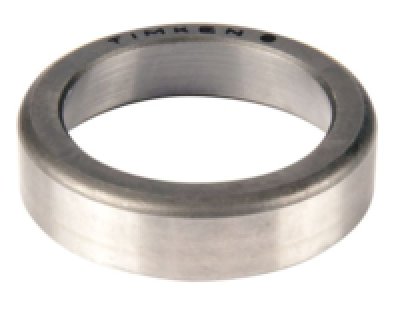

Наружные кольца, или чашки, однорядных конических роликоподшипников метрической серии представляют собой жесткие полые цилиндры с конической внутренней дорожкой качения. Угол наклона этой дорожки, также называемый углом контакта, определяет способность детали распределять комбинированные нагрузки. Чем больше этот угол относительно радиальной плоскости, тем выше осевая грузоподъемность узла, что критически важно для редукторов и трансмиссий.

Метрические размеры чашек строго регламентируются международными стандартами ISO 355 и DIN 720. Это обеспечивает полную взаимозаменяемость деталей разных брендов при условии совпадения размерной серии. Точность обработки наружного диаметра и ширины кольца напрямую влияет на характер посадки в корпусе оборудования и величину начального зазора при сборке.

Разновидности наружных колец по конструкции и материалам

Стандартные метрические чашки без дополнительных конструктивных элементов являются наиболее распространенным типом. Они монтируются непосредственно в гладкие отверстия корпусов, где их осевое смещение ограничивается заплечиками или дистанционными втулками.

Наружные кольца с упорным бортом (фланцем) на внешнем диаметре используются в узлах с дефицитом пространства. Наличие фланца позволяет фиксировать чашку в осевом направлении непосредственно за торец корпуса, исключая необходимость сложной внутренней расточки под заплечики.

Чашки с увеличенным углом контакта спроектированы для работы в условиях экстремальных осевых нагрузок. Они находят применение в червячных передачах и ведущих шестернях главных передач, где радиальная составляющая силы значительно уступает осевой тяге.

Кольца из цементуемой (науглероженной) стали отличаются высокой ударной вязкостью сердцевины при твердом поверхностном слое. Такие детали незаменимы в тяжелонагруженном промышленном оборудовании и строительной технике, работающей в условиях постоянных вибраций и ударных воздействий.

Изделия из высокоуглеродистой хромистой стали сквозной закалки обладают однородной структурой по всему объему. Они обеспечивают максимальную стабильность размеров при длительной эксплуатации и высокую жесткость, что необходимо для прецизионных шпиндельных узлов металлорежущих станков.

Области применения и особенности монтажа

Метрические чашки конических подшипников широко применяются в машиностроении, металлургии и автомобильной промышленности. Их можно встретить в ступичных узлах грузового транспорта, выходных валах цилиндрических редукторов и поворотных механизмах. Разъемная конструкция позволяет монтировать наружное кольцо в корпус отдельно от внутреннего конуса с роликами, что существенно упрощает сборочные операции.

При монтаже конических подшипников всегда требуется установка ответного узла, так как одиночное кольцо не способно фиксировать вал в обоих направлениях. Регулировка осевого зазора или создание предварительного натяга осуществляется путем осевого смещения чашки с помощью регулировочных прокладок, винтов или зажимных гаек.

Как правильно подобрать и купить метрическую чашку

Чтобы подобрать наружное кольцо для замены, необходимо учитывать не только базовые размеры — внешний диаметр и общую ширину. Важно сопоставить угол конуса и радиус монтажной фаски, чтобы сопряжение с внутренним конусом и корпусом было идеальным. Несоответствие этих параметров приведет к неравномерному распределению напряжений и быстрому разрушению тел качения.

Итоговая цена комплектующих зависит от класса точности (от нормального до прецизионных классов P5 и P4), а также от используемого сплава и технологии термической обработки. Для восстановления работоспособности ответственных узлов рекомендуется приобретать оригинальные компоненты проверенных брендов, сертифицированных по ISO.

Чтобы купить совместимое наружное кольцо, воспользуйтесь параметрическим поиском в каталоге, указав точные геометрические размеры детали. Если маркировка на старой чашке стерта или не читается, снимите физические параметры с помощью микрометра и отправьте полученные данные вместе с эскизом нашим техническим специалистам для точной идентификации артикула.
