Однорядные цилиндрические подшипники без внутреннего кольца  

Конструктивные особенности и требования к сопрягаемым деталям

Конструкция однорядных цилиндрических роликоподшипников без внутреннего кольца состоит из наружного кольца с направляющими бортами, комплекта тел качения и сепаратора. Ролики имеют линейный контакт с дорожками качения, что обеспечивает колоссальную радиальную грузоподъемность по сравнению с шариковыми аналогами. Поскольку внутреннее кольцо отсутствует, дорожка качения шлифуется непосредственно на шейке вала, что исключает промежуточные сопряжения и минимизирует радиальное биение.

Для обеспечения расчетного ресурса такого узла к валу предъявляются жесткие технические требования. Поверхность вала должна быть закалена до твердости не менее 58–64 HRC по шкале Роквелла, а глубина закаленного слоя должна соответствовать величине контактных напряжений. Шероховатость поверхности в зоне качения роликов не должна превышать Ra 0,2 мкм, а отклонения от круглости и цилиндричности строго регламентируются жесткими допусками.

Разновидности сепараторов и их эксплуатационные свойства

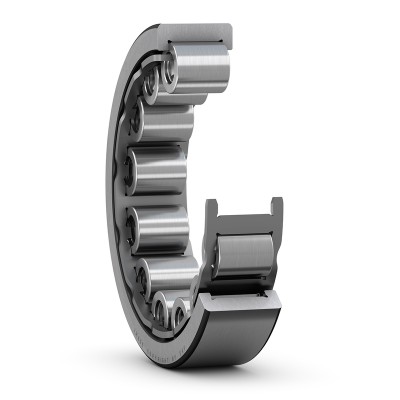

Модификации со штампованными стальными сепараторами являются базовым решением для большинства стандартных промышленных узлов. Они обладают высокой механической прочностью, хорошо переносят воздействие различных смазочных материалов и стабильно работают в широком температурном диапазоне, что делает их востребованными в редукторах общего назначения.

Исполнения с массивными латунными сепараторами, центрируемыми по телам качения или по наружному кольцу, предназначены для тяжелых условий эксплуатации. Такие узлы эффективно гасят вибрационные нагрузки, обладают низким коэффициентом трения и применяются в мощных насосах, компрессорах и тяжелонагруженных трансмиссиях.

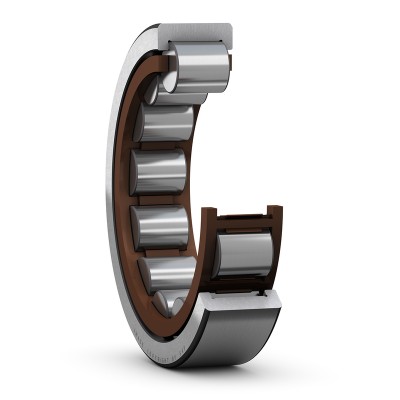

Подшипники с полимерными сепараторами из стеклонаполненного полиамида отличаются минимальной массой и низким уровнем шума при работе. Они обеспечивают отличные динамические характеристики при средних нагрузках, однако ограничены по рабочей температуре верхним пределом в 120 градусов Цельсия и чувствительны к некоторым синтетическим маслам.

Области применения и специфика монтажа роликоподшипников

Основная сфера применения данных опор — узлы, где требуется максимальная радиальная жесткость при минимальном монтажном пространстве. Они незаменимы в автомобильных коробках передач, планетарных редукторах, шпинделях металлорежущих станков и опорах бумагоделательных машин. Способность компенсировать осевое смещение вала в процессе теплового расширения делает их идеальными плавающими опорами.

При монтаже таких подшипников критически важно соблюдать соосность посадочных мест корпуса и вала. Даже незначительный перекос осей приводит к концентрации кромочных напряжений на краях цилиндрических роликов, что резко снижает усталостную долговечность детали. Для предотвращения повреждений дорожек качения при сборке рекомендуется использовать специальные монтажные втулки.

Как подобрать и купить цилиндрический роликоподшипник

Чтобы правильно подобрать деталь без внутреннего кольца, необходимо точно измерить диаметр под роликами (окружность внутреннего контакта), наружный диаметр и ширину наружного кольца. Также важно учитывать рабочую частоту вращения, температурный режим и тип используемой смазки, от которых зависит выбор материала сепаратора. На нашем ресурсе представлена подробная техническая информация, которая поможет сопоставить параметры вашего оборудования с характеристиками деталей, при этом цена конкретной модификации напрямую зависит от ее геометрической точности и материального исполнения.

Если вам необходимо купить надежные комплектующие для промышленного оборудования или специальной техники, воспользуйтесь параметрическим поиском на сайте. Для безошибочного подбора сложных или редких позиций рекомендуем прислать точную заводскую маркировку изношенной детали или чертеж сопрягаемого узла нашим техническим специалистам для проведения детального инженерного анализа.
