Опорные ролики с хвостовиком  

Конструктивные особенности опорных роликов с хвостовиком

Опорные ролики с хвостовиком, известные в машиностроении как цапфовые ролики, конструктивно отличаются интеграцией монтажного болта непосредственно в структуру подшипника. Толстостенное наружное кольцо с оптимизированным профилем рабочей поверхности минимизирует кромочные напряжения при деформациях и перекосах. Внутренняя полость заполняется телами качения, которые удерживаются стальным сепаратором или располагаются вплотную друг к другу в бессепараторных модификациях.

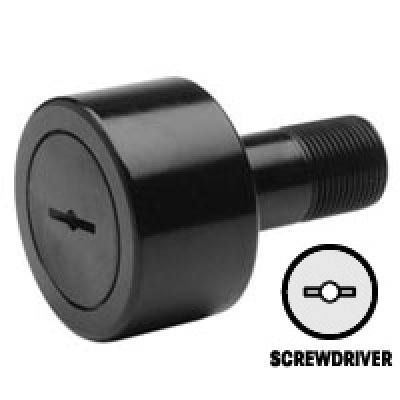

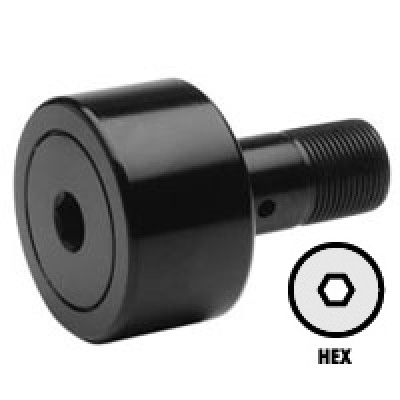

Передача крутящего момента и фиксация узла осуществляются за счет метрической или дюймовой резьбы на хвостовике, снабженном шестигранным углублением или шлицем под отвертку с торца. Для подачи смазочного материала в теле цапфы предусмотрены радиальные и осевые каналы, что позволяет проводить техническое обслуживание без демонтажа всего узла. Встроенные уплотнения надежно защищают внутреннюю полость от проникновения абразивной пыли и влаги.

Разновидности и специфика применения различных серий

Стандартные ролики с игольчатыми телами качения и сепаратором ориентированы на работу в высокоскоростных механизмах с умеренными радиальными нагрузками. Сепаратор предотвращает взаимное трение игл, снижая тепловыделение и обеспечивая стабильную работу узла при повышенных оборотах кулачковых механизмов. Такое исполнение оптимально для упаковочного оборудования и легких конвейерных линий.

Бессепараторные игольчатые ролики с полным заполнением тел качения разработаны специально для восприятия экстремальных статических и динамических радиальных усилий. Отсутствие сепаратора позволяет разместить максимальное количество игл в рабочей зоне, однако это накладывает ограничения на предельную частоту вращения из-за повышенного трения скольжения между телами качения. Их применяют в тяжелом машиностроении, где преобладают медленные перемещения под высокой нагрузкой.

Двухрядные опорные ролики на базе цилиндрических роликов способны эффективно компенсировать не только радиальные, но и двухсторонние осевые нагрузки, возникающие при перекосах. Направляющие борта наружного и внутреннего колец воспринимают торцевые усилия от цилиндрических роликов, что делает эту серию незаменимой в тяжелонагруженных конвейерных системах. Лабиринтные уплотнения в таких узлах надежно удерживают пластичную смазку на протяжении всего срока службы.

Модификации с эксцентриковым кольцом на цапфе позволяют осуществлять прецизионную регулировку положения ролика относительно сопряженной направляющей поверхности. Вращением хвостовика можно легко компенсировать допуски изготовления металлоконструкции, выставить необходимый предварительный натяг или равномерно распределить нагрузку между несколькими параллельно установленными роликами. Это существенно снижает требования к точности подготовки монтажной рамы оборудования.

Как технически правильно подобрать и купить опорные ролики

При проектировании узла трения качения важно учитывать не только наружный диаметр ролика, но и изгибающую жесткость самого хвостовика при консольном монтаже. Превышение допустимой радиальной силы на консоли может привести к усталостному разрушению цапфы в месте перехода к резьбовой части. Также необходимо обращать внимание на форму профиля наружного кольца, которая может быть сферической для компенсации угловых перекосов или цилиндрической для минимизации контактных напряжений на плоских направляющих.

В каталоге представлены сертифицированные комплектующие промышленного класса, рассчитанные на длительный ресурс эксплуатации в тяжелых условиях. Чтобы подобрать оптимальный типоразмер, воспользуйтесь параметрическим поиском по диаметру цапфы, ширине наружного кольца и типу уплотнения. Если вам необходимо узнать точную цену детали или купить партию компонентов для модернизации оборудования, отправьте техническое задание или заводскую маркировку нашим инженерам для подбора точного аналога.
