Сферический подшипник AW10V
45086
В наличии
Цена на подшипник AW10V является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

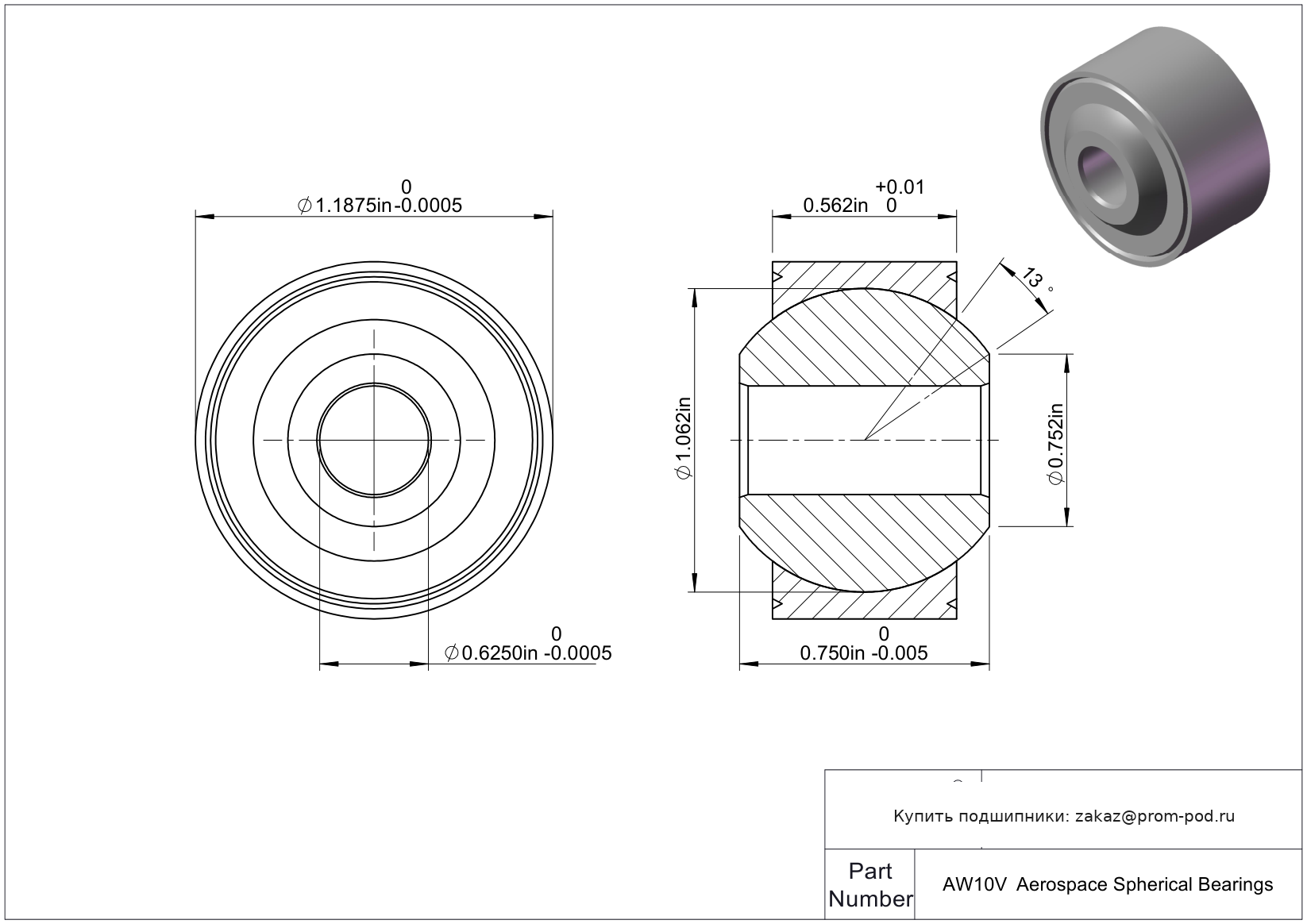

Технические характеристики AW10V
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 0.625 |
| Внешний диаметр | 1.1875 |
| Ширина шара | 0.75 |
| Ширина дорожки | 0.562 |
| Основные технические параметры | |
| Номер детали | AW10V |
| Система измерений | Дюйм |
| Допуски | |
| Допуск диаметра отверстия | -0.0005 до 0 |
| Допуск внешнего диаметра | -0.0005 до 0 |
| Допуск ширины дорожки | -0.005 до 0 |
| Нагрузка | |
| Динамическая радиальная нагрузка | 26660 lbs |
| Статическая радиальная нагрузка | 44110 lbs |
| Прочие характеристики | |
| Вес | 0.14 lbs |
| Диаметр заплечика | 0.752 |
| Толерантность ширины шара | -0.005 до 0 |
| Несоосность | 13 ° |
| Выемка для нагрева данных (P) | 0.04 |
| Выемка для клепки Data(X) | 0.055 |
| Диаметр шара | 1.062 |
| Скошенное кольцо | 0.035 |
| Выемка для установки данных (R) | 0.02 |
| Выемка для фиксации Данные (S) | 0.03 |
Таблица модификаций: Сферический подшипник AW10V
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| AMB10 | Дюймовая шарнирная головка с наружной резьбой правого направления (американский стандарт). | Основное исполнение. |
| ABG10VA(L) | Высокопрочный сферический шарнирный подшипник для тяжелых условий эксплуатации. | Левосторонняя резьба. Стандартный, но корпус термически обработан. Обозначение стандартного типа. Незакрытые концы. |
| MKB10V | Шарнирная головка для пневмоцилиндров со встроенным радиальным шарикоподшипником для сверхплавного хода. | Стандартный, но корпус термически обработан. |
| MKW10V | Высокоточная шарнирная головка со встроенным двухрядным радиально-упорным шарикоподшипником. | Стандартный, но корпус термически обработан. |
| ADB10V(L) | Прецизионный авиационный шарнирный подшипник типа металл/металл стандартной дюймовой серии. | Левосторонняя резьба. Стандартный, но корпус термически обработан. |
| ADW10V(L) | Прецизионный авиационный шарнирный подшипник типа металл/металл (узкая серия) для систем управления самолетов. | Левосторонняя резьба. Стандартный, но корпус термически обработан. |
| AG10V | Авиационный шарнирный подшипник типа металл/металл широкой серии по стандарту AS81936. | Стандартный, но корпус термически обработан. |
| AHT10v | Авиационный шарнирный подшипник с повышенным углом перекоса и самосмазывающимся вкладышем. | Стандартный, но корпус термически обработан. |
| AGB10V | Авиационный шарнирный подшипник типа металл/металл (широкая серия под стандарт AS81936) с внутренним кольцом из бериллиевой бронзы. | Стандартный, но корпус термически обработан. |
| ADB10VN(L) | Прецизионный авиационный шарнирный подшипник типа металл/металл стандартной дюймовой серии. | Левосторонняя резьба. Стандартный, но корпус термически обработан. |
| ADW10VN(L) | Прецизионный авиационный шарнирный подшипник типа металл/металл (узкая серия) для систем управления самолетов. | Левосторонняя резьба. Стандартный, но корпус термически обработан. |
AW — широкая серия (Wide) аэрокосмических сферических подшипников скольжения NHBB с парой трения металл-металл. Подшипники предназначены для шарнирных соединений, где требуется воспринимать нагрузку и одновременно компенсировать угловую несоосность между деталями. В отличие от самосмазывающихся серий ADB/ADW, конструкция AW не использует PTFE-вкладыш.
Конструктивные особенности
- AW относится к широкому исполнению сферических подшипников металл-металл.
- Сферическая форма контактных поверхностей позволяет внутреннему кольцу отклоняться относительно наружного.
- В наружном кольце предусмотрены смазочные отверстия и канавки.
- Суффикс A обозначает наличие дополнительных смазочных отверстий и канавок во внутреннем кольце.
- Для серии предусмотрены варианты сухой пленочной смазки на сферической поверхности наружного кольца, отверстии внутреннего кольца или его сферической поверхности.
- Исполнения с индексом V имеют V-образную канавку наружного кольца для монтажной фиксации. Для версии с фаской индекс V исключается из обозначения.
- Для серии доступны исполнения с различными материалами колец, включая наружные кольца из алюминиевой бронзы или стали и внутренние кольца из подшипниковой либо коррозионностойкой стали. Конкретный материал определяется полным обозначением.
Основные преимущества
- компенсация угловой несоосности;
- металлическая пара скольжения без PTFE-вкладыша;
- возможность подачи смазки к рабочим поверхностям;
- широкое исполнение для соответствующих монтажных узлов;
- различные варианты материалов и смазки;
- возможность выбора исполнения с фаской или V-образной монтажной канавкой.
- Где применяется
- Подшипники AW применяются в авиационных и аэрокосмических шарнирных механизмах, где соединение должно воспринимать нагрузку и одновременно допускать изменение взаимного угла деталей. Серия подходит для обслуживаемых узлов, конструкция которых предусматривает использование металлической пары скольжения и подачу смазки.
Как выбрать AW
При подборе AW необходимо учитывать диаметр отверстия, наружные и монтажные размеры, требуемую статическую радиальную нагрузку, угол перекоса, материал колец и вариант смазки.
Допустимый угол перекоса зависит от типоразмера. В каталоге NHBB для серии AW приведены значения примерно от 5° до 18°, поэтому точный параметр нужно определять по конкретному номеру подшипника.
Если требуется аналогичная конструкция в узком исполнении, применяется серия AG.
Частые вопросы
Чем AW отличается от AG?
AW — широкое исполнение (Wide), а AG — узкое (Narrow) исполнение сферического подшипника металл-металл.
Является ли AW самосмазывающимся?
Нет. AW относится к подшипникам metal-to-metal и предусматривает возможность подачи смазки к рабочей сферической паре.
Что означает V в обозначении AW?
Индекс V обозначает V-образную монтажную канавку наружного кольца. У исполнения с фаской буква V отсутствует.
