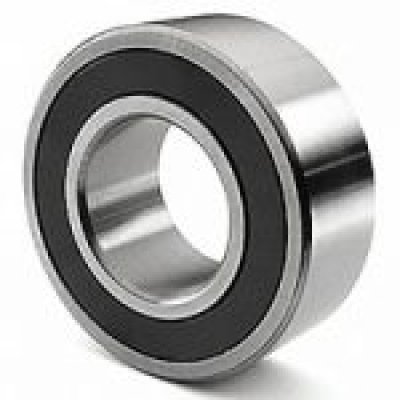

Миниатюрные подшипники для расходомеров (каталог)  

Миниатюрные подшипники, интегрируемые в узлы вращения расходомеров, функционируют в уникальных эксплуатационных условиях, где определяющим фактором является минимальное сопротивление вращению. В турбинных и шестеренчатых преобразователях расхода даже незначительное увеличение силы трения в опорах приводит к росту погрешности измерений, особенно в нижнем диапазоне расходов. Конструкция этих микроподшипников рассчитывается таким образом, чтобы обеспечить мгновенный запуск крыльчатки при минимальном давлении потока рабочей среды.

Осевые и радиальные нагрузки в таких узлах невелики по абсолютной величине, но имеют динамический характер и зависят от скорости потока жидкости или газа. Постоянное воздействие гидродинамических сил требует от подшипника высокой жесткости и стабильности геометрии дорожек качения. Для минимизации износа и исключения заклинивания в процессе эксплуатации инженеры применяют прецизионную обработку поверхностей деталей, соответствующую классам точности ISO P5, P4 или шкале ABEC 5, 7 и 9.

Материалы и конструктивные исполнения для агрессивных сред

Нержавеющие хромистые стали марки AISI 440C являются базовым материалом для изготовления колец и тел качения миниатюрных опор, работающих в водной среде или нефтепродуктах. Этот сплав проходит специальную термическую обработку для достижения высокой твердости порядка 58-62 HRC, что гарантирует сопротивляемость кавитационному и абразивному износу. Для сред с повышенной коррозионной активностью применяются аустенитные стали типа AISI 316, обладающие превосходной стойкостью к кислотам, хотя и уступающие по предельной грузоподъемности.

Гибридные миниатюрные подшипники представляют собой комбинацию колец из нержавеющей стали и шариков из сверхтвердого нитрида кремния Si3N4. Керамические тела качения имеют плотность на 60% меньше стальных, что существенно снижает центробежные силы и гироскопический момент при высоких оборотах турбины расходомера. Такие узлы способны стабильно работать в условиях дефицита смазочного материала или при полном его отсутствии, когда смазкой выступает сама измеряемая среда.

Полностью керамические подшипники, изготовленные из диоксида циркония ZrO2 или нитрида кремния Si3N4, незаменимы в расходомерах химической промышленности, измеряющих расход концентрированных кислот, щелочей или криогенных жидкостей. Керамика абсолютно инертна к большинству агрессивных реагентов, не подвержена электролитической коррозии и обладает минимальным коэффициентом теплового расширения. Отсутствие металлических компонентов исключает риск загрязнения измеряемой среды продуктами окисления.

Открытые исполнения подшипников используются в расходомерах чистых жидкостей, где среда свободно циркулирует через узел качения, выполняя функцию охлаждения и смазки. В приборах, работающих с загрязненными потоками, применяются защитные металлические шайбы типа ZZ или бесконтактные лабиринтные уплотнения из фторкаучука Viton. Такие элементы предотвращают попадание механических примесей в зону контакта шариков с дорожкой качения, не увеличивая при этом момент трения.

Специфика применения в различных типах расходомеров

В турбинных преобразователях расхода миниатюрные подшипники воспринимают комбинированные нагрузки, где осевая составляющая обусловлена давлением потока на лопасти ротора. Для компенсации этого воздействия часто применяются радиально-упорные микроподшипники с оптимизированным углом контакта или спаренные комплекты с контролируемым предварительным натягом. Точное позиционирование ротора в проточном тракте исключает задевание лопастей за стенки корпуса и гарантирует линейность калибровочной характеристики прибора.

Шестеренчатые расходомеры высокого давления накладывают иные требования на опорные узлы, поскольку здесь преобладают радиальные нагрузки, вызванные перепадом давления на зацеплении шестерен. В этих устройствах миниатюрные радиальные шарикоподшипники должны обладать повышенной радиальной жесткостью и минимальным радиальным зазором группы MC3 или MC4. Это позволяет сохранять микронные зазоры между зубьями шестерен и стенками измерительной камеры, предотвращая перетечки измеряемой среды.

Как правильно подобрать и купить прецизионные микроподшипники

Чтобы безошибочно подобрать комплектующие для расходомера, необходимо учитывать не только геометрические размеры, но и физико-химические свойства измеряемой среды. Критически важно оценить вязкость жидкости, диапазон рабочих температур, а также вероятность возникновения гидроударов в системе. От этих параметров напрямую зависит выбор материала сепаратора, который может быть выполнен из нержавеющей стали, текстолита, фторопласта PTFE или полиэфирэфиркетона PEEK.

В каталоге представлены сертифицированные компоненты ведущих мировых брендов, при этом цена изделия напрямую отражает его класс точности и материальное исполнение. Чтобы купить надежные опорные узлы для ремонта или серийного производства измерительной техники, воспользуйтесь параметрическим поиском на нашем ресурсе. Если вам требуется деталь со специфическим радиальным зазором или особым типом смазки, отправьте точную маркировку или технический чертеж узла нашим инженерам для оперативного подбора полного аналога.
