Токоизолированные подшипники и подшипники INSOCOAT  

Конструктивные особенности и барьерные свойства подшипников INSOCOAT

В основе технологии INSOCOAT лежит нанесение тонкого слоя оксида алюминия на внешние поверхности колец подшипника. Этот диэлектрический слой герметизируется специальной смолой для предотвращения проникновения влаги и конденсата, которые могут снизить изоляционные свойства. Стандартное исполнение обеспечивает надежную защиту от постоянного и переменного напряжения величиной до 1000 В, предотвращая микродуговые разряды между шариками или роликами и дорожками качения.

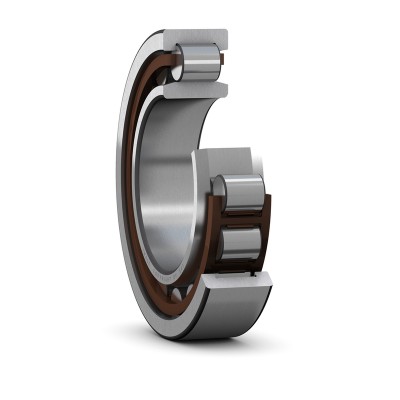

Подшипники с изолированным наружным кольцом, обозначаемые суффиксом VL0241, являются наиболее распространенным решением для стандартных электродвигателей. Такое расположение изоляционного слоя упрощает монтаж узла в корпусе и минимизирует риск повреждения покрытия при установке на вал. Данная модификация эффективно гасит циркулирующие токи, возникающие из-за асимметрии магнитного поля машины.

Модификации с изолированным внутренним кольцом, имеющие суффикс VL2071, применяются в узлах, где критически важна защита от высокочастотных токов, генерируемых преобразователями частоты. За счет меньшей площади поверхности внутреннего кольца обеспечивается повышенное электрическое сопротивление и снижается емкостное сопротивление узла. Это техническое решение незаменимо при высоких частотах вращения вала, когда емкостные токи утечки становятся особенно опасными.

Сферы применения и защита от электроэрозии

Основной областью применения подшипников INSOCOAT являются современные асинхронные электродвигатели, управляемые частотно-регулируемыми приводами. Быстрое переключение транзисторов в инверторе создает высокочастотные импульсы напряжения, которые ищут путь наименьшего сопротивления к заземлению через подшипниковые узлы. Без надлежащей изоляции эти токи вызывают точечное плавление металла, приводящее к образованию характерных рифлений на дорожках качения и быстрому старению пластичной смазки.

В тяговых двигателях железнодорожного транспорта и метрополитена данные детали работают в условиях экстремальных вибрационных и ударных нагрузок. Использование токоизолированных опор позволяет исключить повреждение подшипников блуждающими токами обратного провода тяговой сети. Высокая механическая прочность керамического покрытия гарантирует сохранение геометрической точности посадки кольца на протяжении всего межремонтного интервала.

В генераторах ветроэнергетических установок подшипники INSOCOAT предотвращают разрушение дорожек качения под воздействием статического электричества и наведенных токов ротора. Специфика эксплуатации ветрогенераторов требует максимальной автономности и надежности всех компонентов, так как обслуживание на высоте сопряжено с колоссальными затратами. Керамический барьер исключает внезапные отказы генератора, вызванные электрическим пробоем масляной пленки.

Как правильно подобрать и купить токоизолированные подшипники

При выборе подшипников серии INSOCOAT необходимо учитывать не только геометрические размеры, радиальный зазор и грузоподъемность, но и электрические параметры системы. Важно точно определить характер паразитных токов, чтобы правильно выбрать сторону нанесения изоляции — на внутреннее или наружное кольцо. Также следует обращать внимание на температурный диапазон работы узла, поскольку коэффициент теплового расширения керамики отличается от показателей подшипниковой стали, что требует точного расчета посадок.

В нашем каталоге представлен широкий ассортимент оригинальных деталей, что позволяет подобрать оптимальное решение для любого промышленного оборудования. Актуальная цена на каждую позицию указана в карточке товара с учетом технических характеристик и габаритов. Чтобы купить надежные комплектующие с гарантированной электрической прочностью покрытия, воспользуйтесь параметрическим поиском на сайте или отправьте точную заводскую маркировку нашим техническим специалистам для оперативного подбора аналогов.
