Подшипниковые узлы тип F  

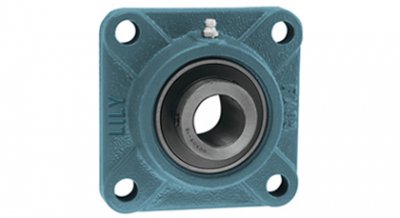

Фланцевые подшипниковые узлы типа F (квадратный фланец с четырьмя отверстиями) спроектированы для жесткой фиксации на плоских поверхностях, перпендикулярных оси вала. Основой конструкции служит массивный литой или штампованный корпус, внутри которого расположено сферическое посадочное гнездо под радиальный шарикоподшипник. Такое инженерное решение позволяет минимизировать время на монтаж оборудования, исключая необходимость точной расточки посадочных мест непосредственно в раме машины.

Главным преимуществом узлов этого типа является способность компенсировать начальную несоосность и прогиб вала в пределах от двух до пяти градусов. Самоустановка происходит за счет свободного поворота наружного сферического кольца подшипника относительно внутренней поверхности корпуса. Это предотвращает возникновение избыточных кромочных напряжений на тела качения, существенно продлевая общий ресурс приводного механизма.

Материалы корпусов и их эксплуатационная специфика

Корпуса из серого чугуна марки СЧ20 являются наиболее распространенным исполнением благодаря высокой механической прочности и отличной способности гасить вибрационные нагрузки. Они оптимально подходят для тяжелого машиностроения, деревообрабатывающих станков и конвейерных линий общего назначения, где критически важна жесткость опоры при радиальных воздействиях.

Для пищевой, фармацевтической и химической отраслей промышленности выпускаются корпуса из нержавеющей стали, устойчивые к воздействию агрессивных сред и регулярной санитарной обработке. Такие узлы не подвержены коррозии при прямом контакте с водой, кислотами и щелочами, обеспечивая абсолютную гигиеничность технологического процесса.

Пластиковые (термопластиковые) корпуса представляют собой легкую альтернативу металлическим опорам и применяются в условиях высокой влажности и умеренных нагрузок. Они обладают химической инертностью, не требуют окрашивания и часто комплектуются подшипниками с защитными крышками для предотвращения вымывания пластичной смазки.

Способы фиксации подшипника на валу

Узлы серии UC используют фиксацию на валу с помощью двух стопорных винтов, расположенных под углом 120 градусов друг к другу на удлиненном внутреннем кольце. Этот метод обеспечивает быстрый монтаж и эффективен при умеренных нагрузках и постоянном направлении вращения вала.

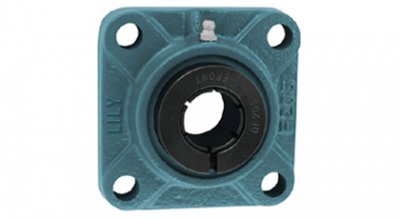

Узлы серии HC оснащаются эксцентриковым стопорным кольцом, которое затягивается путем поворота в направлении вращения вала и фиксируется винтом. Данная схема крепления гарантирует надежную посадку при реверсивном движении и динамических толчках, исключая проворачивание внутреннего кольца подшипника.

Узлы серии UK фиксируются на валу посредством конической закрепительной втулки, обеспечивающей абсолютно концентрический зажим по всей окружности сопряжения. Такое техническое решение минимизирует биение на высоких частотах вращения и позволяет монтировать узлы на гладкие валы без предварительной механической обработки посадочных мест.

Критерии выбора и условия эксплуатации узлов типа F

Чтобы безошибочно подобрать подшипниковый узел типа F, необходимо учитывать диаметр вала, характер действующих нагрузок и температурный режим эксплуатации. В каталоге представлены модификации с различными типами уплотнений, включая лабиринтные и трехкромочные конструкции, надежно защищающие внутренний объем от абразивной пыли. Точные геометрические параметры, включая межцентровые расстояния крепежных отверстий, позволяют интегрировать узел в существующее оборудование без доработки рамы.

В нашем ассортименте вы найдете комплектующие ведущих мировых брендов, при этом цена конкретной модели напрямую зависит от материала корпуса и класса точности встроенного подшипника. Чтобы купить сертифицированные детали для планового обслуживания или модернизации оборудования, воспользуйтесь параметрическим поиском на сайте.

Для точного подбора деталей под специфические условия эксплуатации рекомендуем использовать интерактивную систему фильтрации по диаметру вала и типу фиксации. Если вам требуется замена импортного узла с нестандартной маркировкой, отправьте буквенно-цифровой код или габаритные размеры нашим техническим специалистам для оперативного подбора совместимого аналога.
