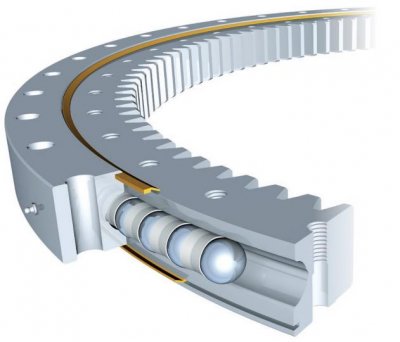

Шариковые поворотные подшипники с четырёхточечным контактом  

Шарикоподшипники с четырехточечным контактом — это высокотехнологичные радиально-упорные узлы, спроектированные для работы в условиях сложных знакопеременных осевых нагрузок. Геометрия профиля их дорожек качения выполнена таким образом, что каждый шарик касается колец в четырех точках, обеспечивая уникальную жесткость фиксации вала. Такое конструктивное решение позволяет одной детали успешно заменять спаренные радиально-упорные пары, существенно снижая общую массу и габариты вращающегося узла.

Конструктивные особенности и модификации колец

Основной особенностью конструкции подшипников типа QJ является разъемное внутреннее кольцо, разделенное на две симметричные половины. Это техническое решение позволяет поместить внутрь обоймы максимальное количество шариков увеличенного диаметра, что напрямую повышает статическую и динамическую грузоподъемность изделия. В процессе работы осевая нагрузка передается под углом тридцать пять градусов, обеспечивая надежное зацепление и исключая проскальзывание тел качения.

Существуют также специализированные модификации с разъемным наружным кольцом, обозначаемые индексом QJF. Такие исполнения применяются в узлах, где вращается наружная обойма, а внутренний вал остается неподвижным, обеспечивая оптимальное распределение центробежных сил. Разъемная конструкция существенно облегчает монтаж и демонтаж подшипника, позволяя проводить техническое обслуживание без полной разборки сопряженных механизмов.

Кинематика четырехточечного контакта и распределение нагрузок

При воздействии чисто осевой нагрузки шарики контактируют с беговыми дорожками только в двух точках, расположенных по диагонали. Это минимизирует трение качения и предотвращает перегрев узла при высоких частотах вращения вала. Однако при появлении радиальной составляющей или изменении направления осевого усилия мгновенно включаются все четыре точки контакта, что гарантирует мгновенную стабилизацию вала.

Важно учитывать, что для стабильной работы подшипника радиальная нагрузка не должна превышать определенную долю от осевой. Избыточное радиальное давление без достаточного осевого натяга может вызвать повышенное трение из-за одновременного контакта во всех четырех точках, что ведет к ускоренному износу дорожек качения. Поэтому данные опоры часто монтируют в паре с чисто радиальными подшипниками, оставляя за четырехточечным узлом исключительно функцию двухсторонней осевой фиксации.

Материалы сепараторов и температурный режим

Для стандартных условий эксплуатации и умеренных скоростей вращения применяются подшипники со штампованными сепараторами из листовой стали. Они отличаются высокой механической прочностью, устойчивостью к ударным нагрузкам и способностью работать в широком температурном диапазоне без потери геометрической стабильности.

В высокооборотистых узлах, таких как турбокомпрессоры или шпиндели, используются массивные латунные сепараторы, центрируемые по внутреннему или наружному кольцу. Латунь обладает отличными антифрикционными свойствами, эффективно отводит тепло из зоны трения и минимизирует риск заклинивания при кратковременном дефиците смазочного материала.

Для снижения общего веса конструкции и снижения уровня шума производители выпускают модификации с сепараторами из стеклонаполненного полиамида. Этот полимерный материал демонстрирует превосходную эластичность и химическую стойкость к агрессивным трансмиссионным маслам, однако его применение ограничено максимальной рабочей температурой в сто двадцать градусов Цельсия.

Как правильно подобрать и купить четырехточечный подшипник

Для подбора подшипника с четырехточечным контактом, необходимо проанализировать не только геометрические размеры, но и динамические параметры системы. Ключевое значение имеют величина угла контакта, наличие смазочных канавок на наружном кольце и величина теплового зазора. Правильный выбор этих параметров напрямую влияет на ресурс узла, а также определяет, какой будет итоговая цена сервисного обслуживания всего промышленного агрегата.

В каталоге представлены сертифицированные комплектующие ведущих мировых брендов, которые вы можете купить непосредственно со склада. Для точного подбора детали воспользуйтесь интерактивной системой фильтрации по размерам и нагрузочным характеристикам. Если вам требуется профессиональная консультация или необходимо сверить кросс-коды редких серий, пришлите точную заводскую маркировку или чертеж узла нашим техническим специалистам для оперативного подбора аналога.
