Подшипники сверхтонкого сечения EZO  

Конструктивные особенности тонкостенных подшипников EZO

Специфика конструкции сверхтонких подшипников EZO заключается в экстремально малом соотношении между площадью поперечного сечения и диаметром отверстия. В отличие от стандартных радиальных шарикоподшипников, у которых толщина колец увеличивается пропорционально росту посадочного размера, тонкостенные серии сохраняют радиальную высоту неизменной. Это инженерное решение позволяет конструкторам использовать полые валы большого диаметра для прокладки кабелей, пневматических линий или лазерных лучей без увеличения габаритов всего узла.

Для обеспечения высокой жесткости при минимальной толщине колец японский производитель EZO использует специализированную высокоуглеродистую хромистую сталь сквозной закалки, а также коррозионностойкие сплавы марки SUS440C. Особое внимание уделяется прецизионной обработке дорожек качения и строгому контролю геометрии тел качения. Благодаря этому достигается минимальное биение колец, что критически важно для сохранения стабильного момента вращения и предотвращения преждевременного износа под воздействием микровибраций.

Разновидности и специфика применения различных типов сечения

Радиальные сверхтонкие подшипники EZO типа C предназначены в первую очередь для восприятия чистых радиальных нагрузок при высоких скоростях вращения. Их конструкция с глубоким желобом на дорожках качения позволяет также выдерживать умеренные осевые усилия в обоих направлениях. Такие детали находят широкое применение в прецизионных поворотных столах, кодерах обратной связи и системах позиционирования оптических дисков.

Радиально-упорные тонкостенные модификации типа A спроектированы для работы в условиях комбинированных нагрузок с преобладанием односторонней осевой составляющей. Угол контакта в таких деталях оптимизирован для обеспечения жесткости при осевом смещении, что требует их обязательной установки парами с созданием предварительного натяга. Данный тип подшипников незаменим в шарнирах промышленных манипуляторов и высокоточных поворотных головках металлообрабатывающих центров.

Четырехточечные сверхтонкие подшипники EZO типа X представляют собой уникальное решение, способное одновременно воспринимать радиальные, осевые и моментные нагрузки. Особый профиль дорожек качения в форме готической арки обеспечивает контакт шарика в четырех точках, что позволяет заменить пару стандартных подшипников одним сверхтонким узлом. Это делает их идеальным выбором для поворотных механизмов робототехники, где критически важна экономия пространства и снижение общего веса конструкции.

Как подобрать и купить оригинальные подшипники EZO

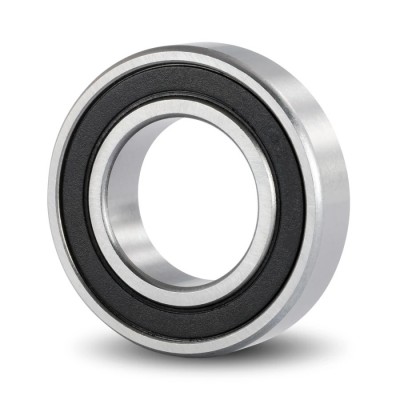

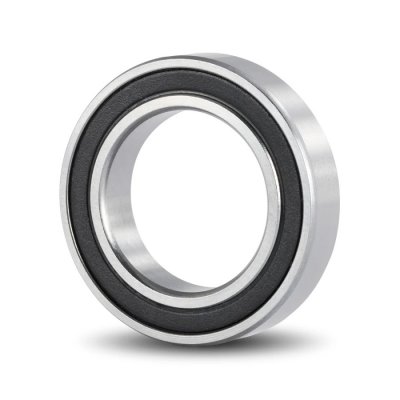

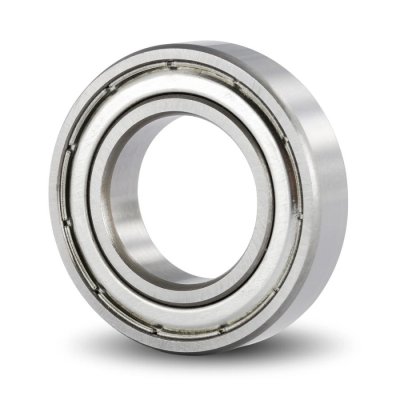

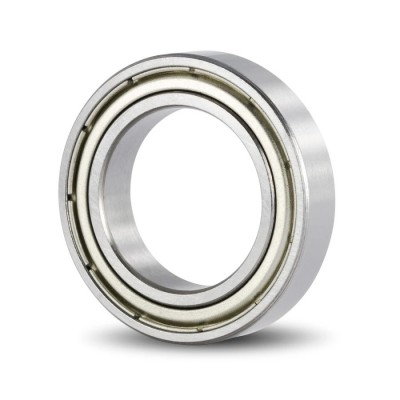

При подборе сверхтонких подшипников необходимо учитывать не только геометрические размеры, но и требования к внутреннему зазору, типу уплотнений и смазочному материалу. Бренд EZO предлагает как открытые исполнения для работы в закрытых масляных ваннах, так и закрытые модификации с бесконтактными металлическими шайбами или защитными резиновыми уплотнениями. Правильный выбор типа уплотнения напрямую влияет на ресурс узла, предотвращая попадание абразивной пыли и утечку пластичной смазки при высоких центробежных скоростях.

В каталоге нашей компании представлена широкая номенклатура оригинальной японской продукции, что позволяет оперативно подобрать деталь под конкретные технические требования проекта. Актуальная цена на каждую позицию отображается в карточке товара, где также указаны точные геометрические параметры и предельные частоты вращения. Чтобы купить необходимый типоразмер сверхтонкого подшипника EZO, воспользуйтесь параметрическим поиском на сайте или направьте официальную маркировку и техническое задание нашим инженерам для подбора точного аналога.
