Сферические роликовые подшипники NTN с цилиндрической посадкой  

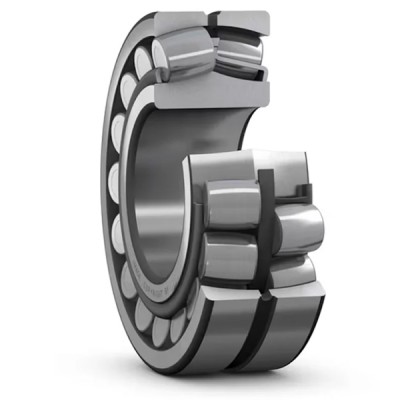

Сферические роликовые подшипники японского бренда NTN с цилиндрическим внутренним отверстием относятся к классу премиальных самоустанавливающихся узлов трения. Они разработаны для восприятия колоссальных радиальных усилий, а также сопутствующих осевых нагрузок в обоих направлениях. Главной конструктивной особенностью этих деталей является наличие двух рядов бочкообразных роликов, которые вращаются по общей сферической дорожке качения наружного кольца, что позволяет компенсировать угловой перекос вала относительно корпуса.

Цилиндрическая посадка внутреннего кольца обеспечивает максимально жесткое сопряжение подшипника с валом. В отличие от конических аналогов, требующих применения закрепительных или стяжных втулок, данные детали монтируются непосредственно на цилиндрическую шейку вала с натягом. Это исключает осевое смещение подшипника под воздействием вибраций и гарантирует высокую точность вращения всей системы.

Конструктивные особенности и преимущества цилиндрической посадки NTN

Применение запатентованной технологии термической обработки стали NTN позволяет существенно увеличить усталостную прочность рабочих поверхностей. Сферическая геометрия наружного кольца допускает перекос осей в пределах от 1.5 до 2 градусов без потери несущей способности и без возникновения кромочных напряжений на роликах. Это делает узлы незаменимыми в механизмах, где неизбежны упругие деформации валов под нагрузкой.

Монтаж подшипников с цилиндрическим отверстием требует точной механической обработки посадочной поверхности вала для обеспечения требуемого теплового зазора. Для облегчения процесса установки на вал часто применяется индукционный нагрев внутреннего кольца, что позволяет временно расширить его посадочный диаметр. Такая технология монтажа гарантирует отсутствие микроповреждений на сопрягаемых поверхностях и продлевает общий ресурс работы узла.

Модификации сепараторов и их техническая специфика

Подшипники серии ULTAGE с суффиксом EA оснащаются штампованными стальными сепараторами оконного типа, которые отличаются оптимизированной формой карманов для роликов. Такая конструкция обеспечивает эффективное распределение смазочного материала непосредственно в зону контакта, снижая трение и тепловыделение при высоких скоростях вращения.

Для работы в условиях экстремальных вибраций, ударных нагрузок и высоких температур выпускаются модификации с массивными механически обработанными латунными сепараторами с суффиксом EM. Эти сепараторы центрируются по роликам или по внутреннему кольцу, что минимизирует центробежные силы и предотвращает заклинивание элементов качения при резких изменениях частоты вращения.

В узлах, где критически важны минимальный уровень шума и снижение общей массы конструкции, применяются модификации с сепараторами из стеклонаполненного полиамида. Они обладают отличными антифрикционными свойствами и могут кратковременно работать в условиях масляного голодания, однако имеют температурные ограничения эксплуатации до 120 градусов Цельсия.

Как безошибочно подобрать и купить оригинальные подшипники NTN

Чтобы правильно подобрать сферический роликовый подшипник NTN с цилиндрической посадкой, необходимо учитывать не только геометрические размеры, но и величину радиального зазора. Для оборудования, работающего при повышенных температурах, целесообразно выбирать модели с увеличенным зазором группы C3 или C4, чтобы компенсировать температурное расширение металла. Также важным фактором является цена изделия, которая напрямую зависит от типа сепаратора и класса точности исполнения детали.

В нашем каталоге представлены оригинальные комплектующие NTN, прошедшие строгий заводской контроль качества. Чтобы купить необходимый узел для вашего промышленного оборудования, воспользуйтесь интерактивной системой подбора по габаритам и техническим параметрам. Если вам требуется точное соответствие проектной документации, отправьте точную маркировку детали или техническое задание нашим инженерам для профессионального подбора аналогов и спецификаций.
