Сферические роликовые подшипники NTN для вибросит с коническим отверстием  

Конструктивные особенности подшипников с коническим отверстием

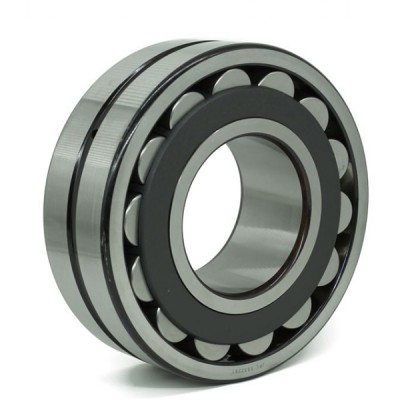

Сферические роликовые подшипники японского бренда NTN с конической посадкой внутреннего кольца спроектированы для работы в условиях жестких динамических воздействий. Внутренний контур детали имеет строго выверенную конусность, которая чаще всего составляет соотношение один к двенадцати или один к тридцати. Двухрядная конструкция с симметричными бочкообразными роликами позволяет узлу эффективно компенсировать несоосность валов, возникающую из-за упругих прогибов под воздействием тяжелых радиальных нагрузок.

Монтаж таких подшипников осуществляется непосредственно на коническую шейку вала или на цилиндрический вал с использованием специальных закрепительных и стяжных втулок. В процессе осевой затяжки происходит контролируемое расширение внутреннего кольца, что позволяет точно отрегулировать остаточный радиальный зазор в подшипниковом узле. Эта особенность критически важна для предотвращения заклинивания роликов при температурном расширении металла во время непрерывной работы оборудования.

Специфика применения в вибрационном оборудовании

Вибрационные сита и грохоты предъявляют экстремальные требования к надежности опорных узлов из-за постоянных знакопеременных ускорений. Специализированная серия подшипников NTN для виброоборудования оснащается массивными механически обработанными латунными сепараторами, которые центрируются по наружному кольцу. Такая конструкция минимизирует трение и предотвращает разрушение направляющих элементов под воздействием центробежных сил.

Для эффективного отвода тепла и подачи смазочного материала в зону контакта роликов с дорожками качения на наружном кольце предусмотрена кольцевая проточка с тремя смазочными отверстиями. Это техническое решение гарантирует стабильное гидродинамическое смазывание даже при пиковых частотах вибрации. Повышенный класс точности изготовления тел качения снижает уровень шума и предотвращает локальный перегрев узла.

Модификации с конусностью один к двенадцати обозначаются в маркировке суффиксом К и монтируются на стандартные закрепительные втулки серии Н. Данный тип посадки обеспечивает быструю фиксацию на гладких валах без необходимости предварительной прецизионной обработки посадочного места.

Исполнения с конусностью один к тридцати имеют обозначение К30 и применяются в более широких сериях подшипников, предназначенных для экстремально высоких нагрузок. Такая геометрия конуса позволяет использовать более толстостенные стяжные втулки серии АН, что гарантирует максимальную жесткость фиксации на валах большого диаметра.

Как подобрать и купить надежные комплектующие

При выборе сферического роликоподшипника для вибросита необходимо учитывать не только геометрические размеры, но и величину радиального зазора, которая для вибросистем обычно соответствует группе С3 или С4. Правильно подобранный зазор компенсирует температурный градиент между внутренним и наружным кольцами, предотвращая преждевременный износ дорожек качения. Актуальная цена комплектующих напрямую зависит от габаритов, типа сепаратора и специфики исполнения для тяжелых условий эксплуатации.

В нашем каталоге вы можете быстро подобрать необходимый типоразмер, используя подробные технические описания и таблицы совместимости. Чтобы купить оригинальные японские детали с гарантированной надежностью, воспользуйтесь удобной системой фильтрации по геометрическим параметрам и типам посадки. Если вам требуется точное соответствие заводской спецификации оборудования, отправьте точную маркировку или эскиз узла нашим техническим специалистам для оперативного подбора аналога.
