Комбинированные роликовые подшипники  

Конструктивные особенности комбинированных опор

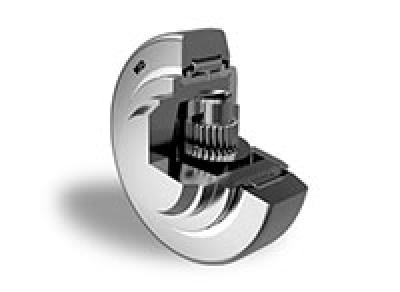

Комбинированные роликовые подшипники объединяют в одном корпусе две рабочие зоны, оптимизированные под разные векторы сил. Радиальную нагрузку воспринимает игольчатый узел без внутреннего кольца или с ним, что позволяет минимизировать поперечное сечение подшипника. Осевую составляющую берет на себя упорный блок, состоящий из комплекта цилиндрических роликов или шариков, зажатых между тугим и свободным кольцами.

Для подачи смазочного материала в зоны трения в наружном кольце предусматриваются специальные проточки и смазочные отверстия. Сепараторы радиальной части чаще всего изготавливаются из профилированной стали или износостойкого полиамида, способного гасить вибрации. В упорном узле применяются массивные латунные или стальные центрируемые сепараторы, обеспечивающие стабильное вращение тел качения при высоких центробежных силах.

Разновидности и специфика применения исполнений

Исполнения, сочетающие игольчатый подшипник с упорным роликовым узлом (например, серия NKXR), рассчитаны на восприятие колоссальных осевых нагрузок в одном направлении. Цилиндрические ролики в упорной части обеспечивают линейный контакт с дорожкой качения, что гарантирует максимальную жесткость и минимальную упругую деформацию под давлением.

Модификации с упорным шариковым узлом (такие как серия NKX) предназначены для работы на более высоких частотах вращения при умеренных осевых воздействиях. Точечный контакт шариков снижает момент трения и тепловыделение, что делает эти детали идеальным выбором для скоростных шпинделей и редукторов.

Специализированные комбинированные роликоподшипники для направляющих грузоподъемных мачт автопогрузчиков имеют толстостенное наружное кольцо, выполняющее роль опорного ролика. Встроенный в ось дополнительный осевой ролик компенсирует боковые смещения каретки, предотвращая перекос и заклинивание подъемного механизма при неравномерном распределении груза.

Области применения в промышленном оборудовании

Основным потребителем комбинированных роликовых опор является станкостроительная отрасль, где критически важна жесткость шпиндельных узлов и поворотных столов. В металлорежущих станках эти детали позволяют добиться микронной точности обработки деталей за счет устранения люфтов в радиальном и осевом направлениях.

Также данные узлы активно применяются в редукторах промышленного оборудования, печатных машинах, текстильных агрегатах и упаковочных линиях. Способность выдерживать сложные динамические нагрузки при компактных размерах делает их незаменимыми в современной робототехнике и прецизионных приводах позиционирования.

Как правильно подобрать и купить комбинированные роликоподшипники

Чтобы безошибочно подобрать комбинированный узел для конкретного узла, необходимо учитывать не только геометрические размеры вала и корпуса. Важно проанализировать соотношение радиальной и осевой сил, предельную частоту вращения, а также температурный режим работы оборудования. В каталоге представлены детали с различными классами точности и типами уплотнений, от которых напрямую зависит итоговая цена изделия.

На нашем ресурсе реализована удобная система поиска, позволяющая быстро отсортировать продукцию по ключевым техническим параметрам. Если вам необходимо купить надежные комплектующие для модернизации или ремонта промышленного оборудования, воспользуйтесь параметрическими фильтрами каталога или отправьте точную заводскую маркировку детали нашим техническим специалистам для оперативного подбора оригинального узла или его сертифицированного аналога.
