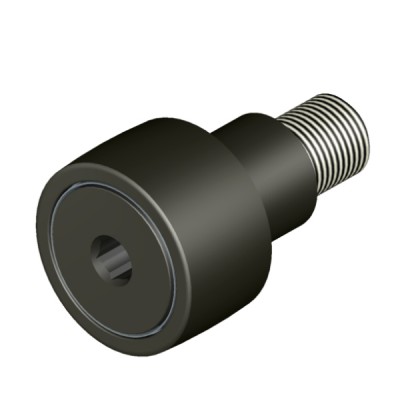

MCNBE-SB — метрические шестигранные эксцентриковые герметичные опорные ролики.  

Метрические опорные ролики Carter серии MCNBE-SB представляют собой специализированные подшипниковые узлы цапфового типа, предназначенные для восприятия значительных радиальных усилий в кулачковых механизмах и направляющих качения. В основе их конструкции лежит массивная стальная цапфа, заменяющая внутреннее кольцо классического подшипника, и толстостенное наружное кольцо, непосредственно контактирующее с ответной деталью. Игольчатые ролики, расположенные в полости между цапфой и наружным кольцом, обеспечивают максимальную площадь контакта, что позволяет узлу выдерживать экстремальные статические и динамические нагрузки при относительно малых габаритах.

Важной геометрической особенностью роликов MCNBE-SB является сферический профиль рабочей поверхности наружного кольца. Такое исполнение компенсирует незначительную угловую несоосность, возникающую при монтаже или под нагрузкой, предотвращая концентрацию напряжений на краях ролика. Благодаря этому существенно снижается износ сопряженных направляющих и увеличивается общий ресурс всей кинематической пары.

Конструктивные особенности и преимущества серии MCNBE-SB

Наличие эксцентриковой втулки на цапфе, обозначаемой в маркировке символом «E», является ключевым преимуществом данной серии. Эта конструктивная особенность позволяет осуществлять точную радиальную регулировку положения ролика относительно направляющей поверхности простым поворотом шпинделя. Инженеры используют этот механизм для компенсации допусков при изготовлении металлоконструкций, а также для настройки преднатяга в многороликовых системах.

Модификация SB оснащается эффективными встроенными уплотнениями, которые надежно защищают внутреннюю полость с игольчатыми роликами от проникновения абразивной пыли, влаги и технологических жидкостей. Одновременно с этим уплотнения удерживают пластичный смазочный материал внутри узла в течение всего межсервисного интервала. Для удобства монтажа и регулировки в торце цапфы предусмотрено шестигранное углубление под ключ, что позволяет надежно удерживать деталь от проворота при затяжке фиксирующей гайки.

Для производства роликов Carter Cam используется высококачественная подшипниковая сталь, прошедшая многоступенчатую термическую обработку. Поверхность цапфы подвергается индукционной закалке для достижения высокой твердости беговой дорожки при сохранении вязкой и прочной сердцевины, способной сопротивляться изгибающим нагрузкам. Наружное кольцо закаливается насквозь, что гарантирует стабильность геометрических размеров и стойкость к усталостному выкрашиванию под воздействием циклических контактных напряжений.

Области применения и эксплуатационные схемы

Метрические опорные ролики этой серии незаменимы в автоматизированных упаковочных линиях, разливочных машинах и конвейерных системах пищевой и фармацевтической промышленности. Высокая точность изготовления деталей Carter гарантирует плавность хода рабочих органов и минимальный уровень вибрации на высоких скоростях перемещения. В таких системах ролики работают в режиме непрерывного циклического контакта, требуя минимального обслуживания.

В тяжелом машиностроении и станкостроении ролики MCNBE-SB применяются в механизмах смены инструмента, приводах ворот, а также в качестве опорных элементов для тяжелых выдвижных узлов. Способность выдерживать ударные нагрузки делает их оптимальным выбором для работы в суровых условиях металлургических комбинатов и деревообрабатывающих предприятий. Использование метрической размерности упрощает интеграцию узлов в оборудование европейского и азиатского производства.

Как подобрать и купить опорные ролики Carter Cam

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо учитывать не только внешний диаметр кольца и резьбу цапфы, но и величину эксцентрикового смещения. Не менее важными параметрами являются предельная частота вращения и динамическая грузоподъемность, которые определяют долговечность узла в заданных режимах работы. Актуальная цена изделий напрямую зависит от габаритных размеров, типа уплотнений и объема заказываемой партии комплектующих.

В нашем каталоге представлен широкий ассортимент метрических комплектующих Carter, что позволяет быстро найти замену изношенным деталям импортного оборудования. Вы можете самостоятельно купить требуемые компоненты, воспользовавшись параметрическим поиском по геометрическим размерам и техническим характеристикам. Если вам требуется профессиональная консультация или точная кросс-кодировка устаревших артикулов, направьте официальный запрос с указанием маркировки или чертежа узла техническим специалистам нашей компании.
