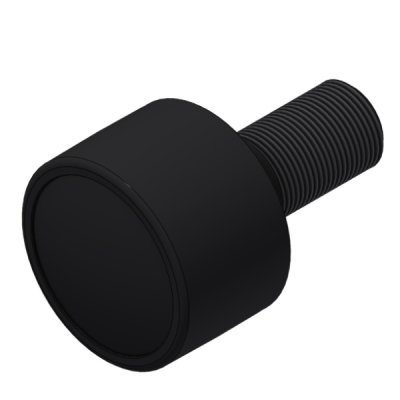

Опорные ролики CPHR-A  

Опорные ролики «Carter Cam» серии CPHR-A с полиуретановым покрытием разработаны для решения сложных задач в области линейного перемещения и транспортировки грузов. В отличие от стандартных цельностальных аналогов, данные узлы оснащаются упругим внешним ободом, который существенно снижает контактные напряжения в зоне сопряжения с направляющей. Это техническое решение позволяет эксплуатировать оборудование на высоких скоростях без риска повреждения дорогостоящих алюминиевых или композитных треков.

Конструктивное устройство и физико-механические свойства

Основой конструкции роликов CPHR-A является прецизионный игольчатый или шариковый подшипник, заключенный в толстостенное стальное кольцо. Внутренняя полость узла заполняется пластичной смазкой на весь срок службы и надежно герметизируется уплотнениями для предотвращения попадания пыли и влаги. Такая компоновка обеспечивает высокую радиальную грузоподъемность и минимальный коэффициент трения при вращении.

Внешний протектор изготавливается из специального полиуретанового компаунда твердостью около 92-95 единиц по шкале Shore A. Этот материал наносится на стальную основу методом термического формования под давлением, что исключает риск отслоения шины при пиковых сдвиговых нагрузках. Полиуретановый слой обладает превосходной стойкостью к абразивному износу, воздействию индустриальных масел, бензина и слабых кислот.

Модификации роликов типа CPHR-A без осевого люфта обеспечивают максимально плавный ход по направляющим круглого и плоского сечения. Они монтируются на ось или палец с помощью прессовой посадки либо резьбового соединения, гарантируя жесткость всей подвижной каретки. Отсутствие выступающих крепежных элементов на торцах упрощает интеграцию роликов в компактные пространственные рамы.

Эксплуатационные преимущества и сферы внедрения

Главным преимуществом использования роликов Carter с полиуретановым покрытием является радикальное снижение уровня шума в производственных цехах. Эластичный протектор эффективно поглощает акустические волны высокой частоты, возникающие при качении металла по металлу. Это делает их незаменимыми при проектировании конвейерных систем для жилых и административных зон, а также в сборочных цехах электроники.

Вторым важным аспектом выступает защита сопряженных поверхностей от пластической деформации и царапин. При прохождении стыков направляющих полиуретан демпфирует ударные нагрузки, предотвращая появление сколов на стекле, керамике или полированных металлических листах. Благодаря этому свойству ролики активно применяются в оборудовании для резки стекла и деревообрабатывающих станках.

В пищевой и фармацевтической промышленности данные узлы ценятся за отсутствие склонности к пылению и образованию металлической стружки. Ролики CPHR-A стабильно работают в условиях частой санитарной обработки и не забивают рабочую зону продуктами износа. Их также монтируют в лифтовом оборудовании, упаковочных автоматах и сортировочных линиях логистических центров.

Критерии выбора и покупка оригинальных комплектующих Carter

Чтобы безошибочно подобрать опорный ролик CPHR-A, необходимо учитывать не только геометрические размеры стального сердечника, но и толщину полиуретанового слоя. Важно сопоставлять радиальную нагрузку с несущей способностью эластичного протектора, так как превышение допустимых значений может вызвать временную деформацию полиуретана. Также следует обращать внимание на температурный диапазон эксплуатации, который для данных моделей обычно составляет от минус двадцати до плюс восьмидесяти градусов Цельсия.

Для точного позиционирования каретки имеет значение профиль внешней поверхности ролика. Цилиндрический профиль обода обеспечивает максимальную площадь контакта и стабильность на плоских направляющих. Сферический или бомбированный профиль позволяет компенсировать незначительный перекос осей и снижает кромочные напряжения при угловых отклонениях вала.

В каталоге представлены сертифицированные детали «Carter Cam», на которые установлена актуальная цена. Чтобы купить оригинальные опорные ролики CPHR-A с полиуретановым покрытием, воспользуйтесь параметрическим поиском на нашем ресурсе. Если вам необходимо подобрать аналог по размерам или уточнить совместимость узла с вашей системой направляющих, отправьте техническое задание или заводскую маркировку детали нашим инженерам для детального анализа.
