Опорные ролики Nadella серия GCRL..SW — цилиндрическое наружное кольцо  

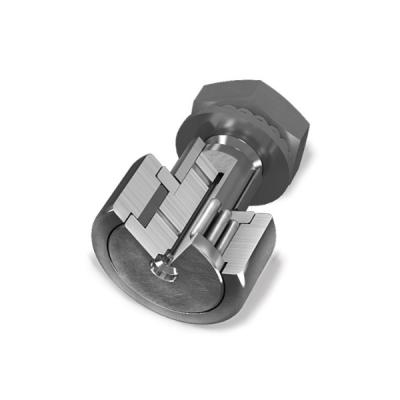

Конструктивные особенности опорных роликов Nadella GCRL..SW

Опорные ролики Nadella серии GCRL..SW представляют собой прецизионные подшипниковые узлы, в которых классическое внутреннее кольцо заменено массивной стальной цапфой. Толстостенное наружное кольцо способно выдерживать значительные радиальные усилия и ударные нагрузки, возникающие при качении по плоским или профильным направляющим. Внутренняя полость ролика заполнена полнокомплектным набором игольчатых роликов, что гарантирует максимальную грузоподъемность при относительно компактных габаритах детали.

Ключевой особенностью серии GCRL является наличие встроенного эксцентрикового кольца на цапфе ролика. Этот конструктивный элемент позволяет точно регулировать радиальное положение ролика относительно сопряженной поверхности качения, компенсируя погрешности монтажа или износ направляющих. Вращением эксцентрика инженер может настроить оптимальный предварительный натяг в системе, исключая люфты и обеспечивая плавность хода каретки.

Индекс SW в маркировке указывает на наличие шестигранного углубления в головке болта вместо традиционного шлица под отвертку. Такое инженерное решение существенно упрощает процесс монтажа в труднодоступных зонах промышленного оборудования. Шестигранный сокет позволяет использовать стандартный динамометрический ключ для точного контроля момента затяжки крепежной гайки, предотвращая деформацию резьбовой части цапфы.

Геометрия наружного кольца и распределение напряжений

Эффективность работы опорного ролика во многом зависит от профиля его рабочей поверхности, контактирующей с направляющей. Для компенсации неизбежных перекосов осей в процессе эксплуатации Nadella выпускает модификации со сферическим наружным кольцом. Такая геометрия позволяет равномерно распределять контактные напряжения по всей ширине беговой дорожки, предотвращая опасную концентрацию сил на кромках ролика.

В случаях, когда требуется максимальная жесткость сопряжения и гарантирована идеальная параллельность осей, применяются ролики с цилиндрическим профилем наружного кольца. Данное исполнение обеспечивает увеличенное пятно контакта, что снижает удельное давление на направляющую и продлевает ресурс всей системы. Цилиндрические ролики незаменимы в тяжелонагруженных прецизионных механизмах с жесткой станиной.

Области применения и защита от внешних факторов

Тяжелая серия GCRL..SW находит широкое применение в металлообрабатывающем оборудовании, автоматизированных конвейерных линиях и кулачковых приводах прессов. Высокая несущая способность цапфы позволяет использовать эти ролики в узлах с прерывистым циклом движения и резкими изменениями направления вектора силы. Они успешно работают в механизмах подачи листового материала, упаковочных автоматах и подъемных устройствах.

Для защиты внутреннего игольчатого узла от абразивной пыли, стружки и влаги в конструкции роликов предусмотрены эффективные уплотнения. В зависимости от условий эксплуатации, ролики оснащаются металлическими защитными шайбами или эластомерными лабиринтными уплотнениями. Надежная герметизация удерживает пластичную смазку внутри подшипника на протяжении всего межсервисного интервала, снижая затраты на обслуживание.

Как безошибочно подобрать и купить ролики Nadella GCRL..SW

Чтобы правильно подобрать опорный ролик данной серии, необходимо учитывать не только внешний диаметр кольца и резьбу цапфы, но и величину эксцентриситета. Точный расчет этого параметра определяет диапазон регулировки узла при монтаже. В нашем каталоге представлены все востребованные типоразмеры оригинальных комплектующих Nadella, при этом актуальная цена на каждую позицию указана в карточке товара. Вы можете купить необходимые компоненты непосредственно через систему заказа, выбрав удобный способ доставки.

Для исключения ошибок при проектировании или замене изношенных деталей рекомендуем сопоставлять геометрические параметры с технической документацией производителя. Воспользуйтесь интерактивной системой фильтрации по ключевым размерам и нагрузочным характеристикам на нашем ресурсе. Если у вас возникли сомнения в совместимости или требуется расшифровать сложный суффикс в коде детали, пришлите заводскую маркировку нашим техническим специалистам для оперативного подбора точного аналога.
