Фланцевые опорные ролики со шпилькой  

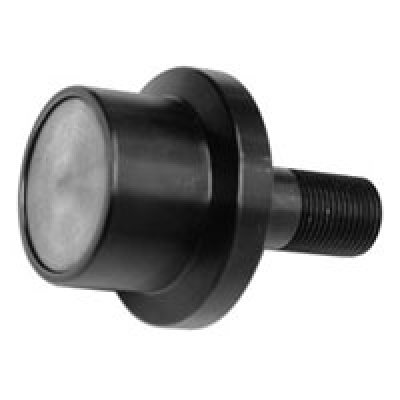

Опорные фланцевые ролики со шпилькой (кулачковые роликовые опоры) - высокопрочные подшипниковые узлы, разработанные для качения по всем типам плоских или профильных направляющих. В отличие от стандартных радиальных подшипников, данные детали оснащены массивной резьбовой цапфой, которая выполняет функцию внутреннего кольца и обеспечивает быстрый консольный монтаж. Толстостенное наружное кольцо с интегрированными фланцами эффективно противостоит деформации под воздействием экстремальных радиальных сил и компенсирует осевые смещения.

Конструктивные особенности и кинематика узла

Внутреннее устройство фланцевого ролика со шпилькой оптимизировано для работы в условиях высоких контактных напряжений. Наружное кольцо снабжено жесткими направляющими бортами, которые удерживают тела качения от перекоса и воспринимают осевые нагрузки, возникающие при боковом смещении ролика относительно направляющей. В качестве тел качения используются игольчатые или цилиндрические ролики, обеспечивающие максимальную площадь линейного контакта и жесткость опоры.

Несущая шпилька изготавливается из легированной стали высокой прочности и подвергается поверхностной закалке для предотвращения изгиба при пиковых нагрузках. В теле шпильки выполнены специальные каналы для подачи смазочного материала, а на ее торце предусмотрено шестигранное углубление или шлиц для надежной фиксации детали при затяжке монтажной гайки. Интегрированные уплотнения надежно защищают внутреннюю полость от проникновения пыли, влаги и технологических загрязнений.

Модификации и конструктивные исполнения

Ролики со шпилькой, оснащенные игольчатыми роликами и сепаратором, ориентированы на работу в высокоскоростных механизмах с умеренными радиальными нагрузками. Сепаратор предотвращает взаимное трение тел качения, снижая тепловыделение и увеличивая предельно допустимую частоту вращения узла.

Бессепараторные модификации с полным заполнением цилиндрическими роликами предназначены для экстремально тяжелых условий эксплуатации и ударных нагрузок. Отсутствие сепаратора позволяет разместить максимальное количество тел качения, что существенно повышает статическую и динамическую грузоподъемность, но накладывает ограничения на максимальную скорость вращения.

Детали со сферическим профилем наружного кольца применяются в системах, где неизбежен перекос оси ролика относительно направляющей дорожки. Выпуклая геометрия рабочей поверхности позволяет равномерно распределить контактное давление по центру ролика, исключая опасные кромочные напряжения на краях кольца.

Ролики с цилиндрическим профилем наружной поверхности используются на жестких плоских направляющих, где требуется максимальная площадь контакта и высокая точность позиционирования. Такое исполнение минимизирует удельное давление на сопрягаемую поверхность, однако требует строгой соосности монтажных отверстий.

Критерии выбора и условия заказа

Чтобы безошибочно подобрать опорный фланцевый ролик со шпилькой, необходимо учитывать не только габаритные размеры резьбы и диаметр наружного кольца. Важное значение имеют характер действующих нагрузок, рабочая температура среды, требования к герметичности узла и тип профиля беговой дорожки. На нашем ресурсе представлена актуальная цена на все типоразмеры, что позволяет точно рассчитать смету на модернизацию или ремонт промышленного оборудования перед тем, как купить необходимые компоненты.

Для точного подбора комплектующих воспользуйтесь параметрическим поиском в каталоге, указав диаметр шпильки, тип уплотнения и профиль наружного кольца. Если вам требуется заменить импортный узел в сборе или подобрать точный аналог по чертежам, пришлите заводскую маркировку детали или техническое задание нашим инженерам для детального анализа и оперативного подбора совместимого решения.
