Опорные ролики типа YOKE  

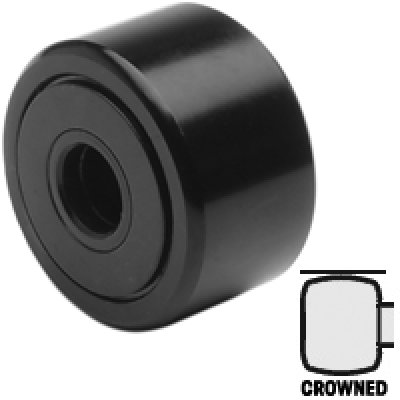

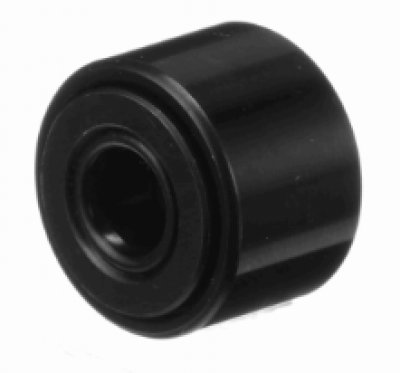

Опорные ролики типа YOKE (без цапфы) представляют собой специализированные подшипниковые узлы качения, разработанные для эксплуатации в условиях высоких радиальных и ударных нагрузок. Главной конструктивной особенностью этих деталей является массивная толстостенная наружная обойма, которая непосредственно контактирует с направляющей дорожкой. Внешний профиль этой обоймы чаще всего выполняется бомбированным (сферическим), что позволяет компенсировать угловые перекосы вала относительно опорной поверхности и предотвратить опасную концентрацию кромочных напряжений.

Внутреннее устройство роликов YOKE оптимизировано для распределения экстремальных давлений на дорожки качения. В зависимости от серии, внутри узла располагаются игольчатые или цилиндрические тела качения, которые удерживаются сепаратором или укладываются сплошным рядом. Внутреннее кольцо снабжено специальным отверстием для подачи смазочного материала, что критически важно для поддержания работоспособности узла при непрерывном цикле эксплуатации под нагрузкой.

Разновидности опорных роликов и их техническая специфика

Опорные ролики серии NATR оснащаются игольчатыми роликами и штампованным стальным сепаратором, который точно направляет тела качения и снижает трение на высоких скоростях. Осевое удержание наружного кольца в этой конструкции обеспечивается запрессованными боковыми шайбами, образующими эффективное щелевое уплотнение для удержания пластичной смазки.

Модификация NATV представляет собой бессепараторный вариант с максимальным заполнением внутреннего пространства игольчатыми роликами. Такое инженерное решение существенно повышает статическую и динамическую грузоподъемность узла, однако накладывает ограничения на предельную частоту вращения из-за повышенного тепловыделения при трении роликов друг о друга.

Ролики серии NUTR базируются на двухрядной схеме с цилиндрическими роликами полного заполнения, где осевые силы передаются через торцы тел качения на борта наружного и внутреннего колец. Данная конструкция способна выдерживать не только колоссальные радиальные векторы сил, но и значительные осевые нагрузки, возникающие при боковом смещении или движении по криволинейным трекам.

Высокопроизводительные ролики серии PWTR отличаются оптимизированным профилем контакта между торцами цилиндрических роликов и направляющими бортами, а также наличием эффективных лабиринтных уплотнений. Это техническое решение минимизирует трение при осевом сдвиге, снижает рабочую температуру узла и надежно защищает внутреннюю полость от проникновения абразивной пыли и влаги.

Области применения и эксплуатационные требования

Основной сферой применения роликов YOKE являются тяжелонагруженные кулачковые механизмы, автоматические упаковочные линии, конвейерные системы и прессы. Они незаменимы в узлах линейного перемещения металлорежущих станков и промышленных роботов, где требуется высокая жесткость опоры и минимальный коэффициент сопротивления движению. Благодаря прочной конструкции, эти детали успешно работают в условиях постоянной вибрации и резких изменений направления движения.

При монтаже роликов типа YOKE на ось крайне важно соблюдать соосность и обеспечивать плотную посадку внутреннего кольца для предотвращения его проворачивания. В качестве опорных осей рекомендуется использовать закаленные и шлифованные валы с жесткими допусками по цилиндричности. Регулярное пополнение смазки через каналы во внутреннем кольце позволяет многократно продлить ресурс узла, особенно при работе в агрессивных средах.

Как правильно подобрать и купить ролики типа YOKE

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо учитывать не только геометрические размеры, такие как внутренний и наружный диаметры, но и характер действующих сил. Важно сопоставить расчетную радиальную нагрузку с предельно допустимой динамической грузоподъемностью толстостенного кольца. Также следует обращать внимание на тип уплотнений и профиль наружной поверхности, ведь от этого напрямую зависит цена последующего обслуживания и общая долговечность механизма.

В нашем каталоге представлен широкий ассортимент оригинальных комплектующих для любых промышленных задач, где вы можете быстро найти и купить необходимые детали. Для точного выбора воспользуйтесь параметрическим поиском по размерам и сериям на нашем сайте. Если вам требуется профессиональная консультация или точный подбор аналогов по заводским артикулам, отправьте маркировку детали или чертеж узла нашим техническим специалистам через форму обратной связи.
