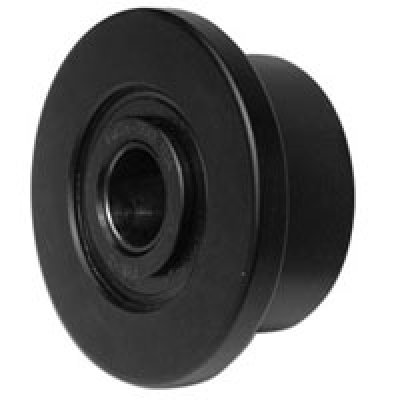

Фланцевые опорные ролики  

Опорные фланцевые ролики - специализированные подшипниковые узлы, спроектированные для качения по плоским и профильным направляющим. В отличие от стандартных радиальных подшипников, наружное кольцо этих деталей имеет увеличенную толщину стенки, что позволяет ему выдерживать высокие деформационные и ударные нагрузки. Наличие боковых фланцев обеспечивает надежное осевое направление ролика, предотвращая его соскальзывание с беговой дорожки при возникновении боковых сил.

Конструкция фланцевых роликов оптимизирована для работы в условиях сложного нагружения, где радиальные силы сочетаются с осевыми моментами. Внутреннее устройство узла может базироваться как на шариковых, так и на роликовых телах качения, в зависимости от требуемой грузоподъемности и скоростного режима. Прочный стальной корпус и прецизионная обработка дорожек качения гарантируют плавность хода и минимальное сопротивление качению.

Конструктивные разновидности и особенности исполнения

Опорные ролики на цапфе оснащаются массивным резьбовым хвостовиком вместо стандартного внутреннего кольца. Такая конструкция существенно упрощает консольный монтаж узла на плоских рамах и станинах без использования дополнительных осей. Наличие шестигранного углубления или шлица на торце цапфы позволяет надежно удерживать деталь от прокручивания в процессе затяжки фиксирующей гайки.

Опорные ролики на оси поставляются с классическим внутренним кольцом и монтируются непосредственно на подготовленный вал или палец. Двусторонняя фиксация оси в опорах обеспечивает симметричное распределение изгибающего момента, что позволяет этим узлам выдерживать значительно более высокие радиальные нагрузки по сравнению с консольными аналогами. Они идеально подходят для тяжелонагруженных цепных транспортеров и мостовых кранов.

Модификации с игольчатыми роликами характеризуются максимальной радиальной грузоподъемностью при минимальных радиальных габаритах. Тонкие длинные тела качения обеспечивают большую площадь контакта, что критично для механизмов с дефицитом свободного пространства. Такие узлы отлично работают в условиях качательного движения и при высоких частотах вращения кулачковых приводов.

Двухрядные ролики с цилиндрическими телами качения проектируются для работы в самых суровых условиях эксплуатации. Полный комплект цилиндрических роликов без сепаратора позволяет воспринимать колоссальные радиальные усилия и компенсировать кратковременные осевые удары. Благодаря оптимизированной внутренней геометрии, эти детали обладают повышенной жесткостью и долговечностью.

Профиль наружного кольца и условия эксплуатации

Ролики со сферическим профилем наружного кольца разработаны для компенсации неизбежного перекоса осей относительно направляющей. Выпуклая геометрия рабочей поверхности предотвращает концентрацию кромочных напряжений, равномерно распределяя давление по всей площади контакта. Это техническое решение незаменимо в протяженных конвейерных линиях, где невозможно обеспечить идеальную соосность путей.

Ролики с цилиндрическим профилем наружной поверхности предназначены для работы по жестко зафиксированным плоским направляющим без риска перекоса. Плоский контакт обеспечивает максимальное пятно соприкосновения, что снижает удельное давление на сопряженную деталь и минимизирует износ самого пути качения. Данный тип профиля оптимален для прецизионных систем позиционирования и тяжелых станочных порталов.

Эффективная защита внутренней полости ролика обеспечивается за счет применения различных типов уплотнений. Трехкромочные резиновые уплотнители надежно удерживают пластичную смазку внутри узла и предотвращают попадание мелкодисперсной пыли и влаги. Для высокотемпературных зон или сред с абразивным загрязнением применяются бесконтактные лабиринтные уплотнения из листовой стали.

Как правильно подобрать и купить опорные фланцевые ролики

При проектировании узла трения качения крайне важно безошибочно подобрать геометрические параметры и нагрузочные характеристики детали. Основными критериями выбора являются наружный диаметр кольца, ширина протектора, а также диаметр цапфы или посадочного отверстия под ось. Также необходимо учитывать рабочую температуру узла и агрессивность окружающей среды, поскольку от этого зависит выбор материала уплотнений и типа заложенной смазки. Актуальная цена изделий напрямую зависит от их материального исполнения, класса точности и бренда.

В каталоге представлены сертифицированные комплектующие, соответствующие строгим международным стандартам ISO. Вы можете самостоятельно отфильтровать позиции по ключевым размерам и нагрузкам, чтобы подобрать оптимальный вариант для вашего оборудования. Если вам требуется профессиональная инженерная консультация или необходимо расшифровать сложный суффикс в обозначении детали, воспользуйтесь параметрическим поиском на сайте или отправьте точную заводскую маркировку нашим техническим специалистам для оперативного подбора оригиналов и кросс-кодов.
