Специальные опорные ролики  

Специальные опорные ролики - это высоконагруженные узлы качения, спроектированные для работы в качестве направляющих колес, кулачковых роликов и элементов линейных передач. Их ключевое отличие от стандартных радиальных подшипников заключается в массивном наружном кольце с оптимизированным профилем, способным выдерживать значительные изгибающие напряжения и точечные деформации. Такая геометрия позволяет эффективно распределять контактные напряжения в зоне сопряжения ролика с направляющей шиной или кулачком.

Конструктивное разнообразие и геометрия профиля

Опорные ролики на базе игольчатых или цилиндрических роликов без цапфы (ходовые ролики) монтируются непосредственно на ось или вал оборудования. Они могут поставляться как с внутренним кольцом, так и без него, что позволяет оптимизировать радиальные габариты узла при условии надлежащей закалки и шлифовки посадочной поверхности вала.

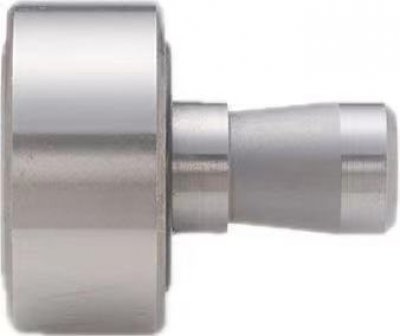

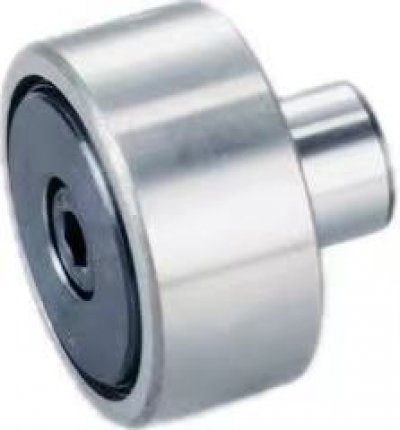

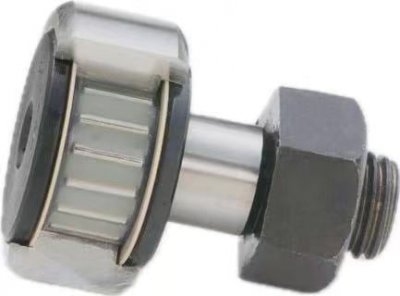

Ролики с цапфой (болтовые ролики) оснащаются массивным резьбовым хвостовиком, который заменяет внутреннее кольцо и значительно упрощает консольный монтаж детали в несущих конструкциях. Наличие эксцентрикового кольца на цапфе позволяет осуществлять прецизионную регулировку радиального зазора и компенсировать погрешности монтажа направляющих.

Бомбированная (сферическая) рабочая поверхность наружного кольца минимизирует кромочные напряжения при неизбежных угловых перекосах ролика относительно направляющей. В то же время цилиндрический профиль наружного кольца применяется в узлах с жестко фиксированными осями, где требуется максимальная площадь контакта для передачи экстремальных радиальных усилий.

Условия эксплуатации и защита от внешних факторов

Специальные опорные ролики работают в условиях постоянного трения, качения и скольжения, часто подвергаясь воздействию абразивной пыли, влаги и агрессивных сред. Для защиты внутренних полостей применяются уплотнения различных типов: от простых защитных металлических шайб до сложных трехкромочных резиновых уплотнений, надежно удерживающих пластичную смазку внутри узла.

Для работы в условиях экстремальных температур или в химически активных средах ролики изготавливаются из нержавеющей стали или оснащаются специальными высокотемпературными фторкаучуковыми уплотнениями. Своевременная подача смазочного материала обеспечивается через специальные каналы в цапфе или внутреннем кольце, что позволяет проводить техническое обслуживание без демонтажа всего узла.

Как правильно подобрать и купить специальный опорный ролик

Чтобы точно подобрать опорный ролик для конкретного узла, необходимо учитывать не только геометрические размеры, такие как наружный диаметр и ширина кольца. Первостепенное значение имеют динамическая грузоподъемность, предельная частота вращения и тип профиля беговой дорожки, от которых напрямую зависит цена и долговечность всей системы.

В нашем каталоге представлены оригинальные комплектующие ведущих мировых брендов, рассчитанные на самые жесткие режимы эксплуатации. Вы можете самостоятельно отфильтровать позиции по ключевым техническим параметрам, чтобы купить оптимальное решение, либо отправить точную маркировку детали или чертеж сопрягаемого узла нашим техническим специалистам для проведения профессионального кросс-анализа.
