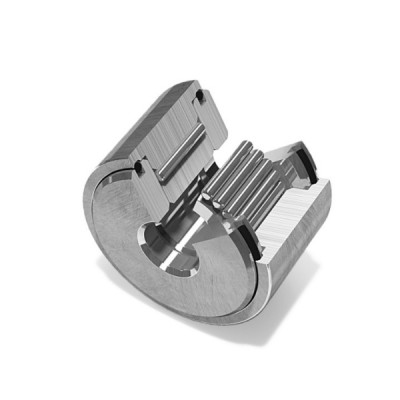

Опорные ролики Nadella серия FPL.. — цилиндрическое наружное кольцо  

Конструктивные особенности и кинематика опорных роликов Nadella FPL

Опорные ролики Nadella серии FPL представляют собой специализированные подшипниковые узлы качения, спроектированные для работы в качестве копирных и направляющих роликов в механизмах линейного перемещения. Главной конструктивной особенностью этих деталей является чрезвычайно толстостенное наружное кольцо, способное выдерживать высокие изгибающие напряжения и точечные радиальные нагрузки. Внутренняя геометрия оптимизирована таким образом, чтобы минимизировать деформацию кольца под воздействием сосредоточенной силы, передаваемой от сопряженной направляющей шины.

В качестве тел качения в роликах FPL используются прецизионные игольчатые или цилиндрические ролики, уложенные по бессепараторной схеме с максимальным заполнением внутреннего пространства. Это техническое решение позволяет распределить радиальное усилие по максимально возможной площади контакта, существенно увеличивая статическую и динамическую грузоподъемность узла. Отсутствие сепаратора снижает риск его разрушения при резких пусках, остановках и реверсивных движениях, характерных для автоматизированных промышленных линий.

Модификации и конструктивные исполнения серии FPL

Модификации роликов с цилиндрической плоской образующей наружной поверхности предназначены для работы по плоским направляющим путям, где требуется обеспечить максимальную жесткость сопряжения. Такое исполнение гарантирует стабильное распределение напряжений Герца по всей ширине беговой дорожки при условии идеальной соосности монтируемых валов. Они незаменимы в прецизионных координатных столах и портальных системах позиционирования, где критически важна прямолинейность хода.

Исполнения с бомбированной сферической наружной поверхностью, часто обозначаемые дополнительными индексами, ориентированы на компенсацию неизбежного перекоса осей в процессе эксплуатации. Сферический профиль предотвращает возникновение опасных кромочных концентраций напряжений, возникающих при прогибе опорного вала или неточности монтажа металлоконструкции. Данные ролики обеспечивают плавность хода и сохраняют расчетный ресурс даже в условиях динамически меняющейся геометрии оборудования.

Защищенные версии опорных роликов оснащаются встроенными уплотнениями из бутадиен-нитрильного каучука или металлическими защитными шайбами, предотвращающими утечку пластичной смазки и проникновение абразивной пыли. Наличие эффективного уплотнительного контура критически важно для узлов, работающих в деревообрабатывающих центрах или упаковочных автоматах. Открытые модификации, в свою очередь, применяются в закрытых редукторах или масляных ваннах, где смазывание осуществляется централизованно жидким маслом.

Области применения и эксплуатационные преимущества

Основной сферой применения роликов Nadella FPL являются автоматизированные транспортно-складские системы, конвейерные линии и манипуляторы промышленной робототехники. Благодаря высокой жесткости конструкции и способности гасить ударные нагрузки, они обеспечивают надежное позиционирование кареток при высоких скоростях перемещения. Низкий коэффициент трения качения способствует снижению энергопотребления приводных двигателей и уменьшению тепловыделения в зоне контакта.

В тяжелом машиностроении и металлургическом оборудовании данные детали используются в механизмах подачи заготовок, правильных машинах и размоточных стендах. Способность выдерживать экстремальные радиальные усилия позволяет интегрировать их в узлы, подвергающиеся постоянному давлению со стороны обрабатываемого материала. Высокая точность изготовления тел качения и дорожек качения минимизирует биение, что напрямую влияет на качество получаемой продукции.

Как правильно подобрать и купить опорные ролики Nadella FPL

Процесс подбора прецизионных опорных узлов требует детального анализа условий их будущей эксплуатации, включая радиальные силы, частоту вращения и температурный режим. Чтобы безошибочно подобрать оптимальный типоразмер детали, необходимо учитывать не только габаритные размеры, но и предельную грузоподъемность, а также тип профиля наружного кольца. На нашем ресурсе представлена подробная техническая информация по каждой позиции, что позволяет сравнить рабочие параметры различных модификаций. Актуальная цена изделий зависит от конструктивного исполнения, наличия уплотнений и объема заказываемой партии.

Для оформления заказа и приобретения комплектующих вы можете воспользоваться удобной системой поиска на сайте, которая позволяет быстро купить необходимые позиции из наличия на складе. Если вам требуется профессиональная консультация по кросс-кодам или подбору аналогов для устаревшего оборудования, воспользуйтесь параметрическими фильтрами каталога или отправьте точную заводскую маркировку детали нашим техническим специалистам для оперативной обработки запроса.
