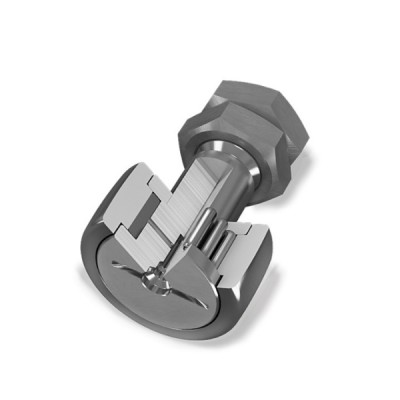

Опорные ролики Nadella серия GC.. — корончатое наружное кольцо  

Направляющие опорные ролики Nadella серии GC (цапфовые ролики) спроектированы для работы в тяжелых условиях эксплуатации, где узлы подвергаются высоким радиальным и изгибающим нагрузкам. В отличие от стандартных игольчатых подшипников, данные детали монтируются консольно с помощью встроенного резьбового пальца (цапфы). Такая компоновка позволяет значительно упростить конструкцию сопряженных узлов, исключая необходимость проектирования отдельных осей и посадочных мест под внутренние кольца.

Конструктивные особенности и прочностные характеристики

Основой прочности роликов Nadella GC является комбинация массивной стальной цапфы и толстостенного наружного кольца, способного выдерживать циклические деформации при качении по плоским трекам. Внутренний канал пальца снабжен шестигранным углублением или шлицем под отвертку, что облегчает удержание детали от прокручивания в процессе затяжки фиксирующей гайки. Внутренняя полость заполнена пластичной смазкой на весь срок службы, а эффективные уплотнения надежно удерживают ее внутри рабочей зоны.

Профиль наружного кольца может быть как цилиндрическим, так и бомбированным (сферическим). Сферическая рабочая поверхность минимизирует кромочные напряжения, возникающие из-за неизбежного прогиба вала или несоосности направляющих в процессе работы оборудования. Цилиндрический профиль, напротив, обеспечивает максимальное пятно контакта и применяется в узлах с жесткой фиксацией геометрии для достижения предельной грузоподъемности.

Разновидности и модификации опорных роликов Nadella

Базовое исполнение роликов серии GC оснащается игольчатыми роликами, удерживаемыми стальным или полимерным сепаратором. Такая конструкция оптимальна для высокооборотистых механизмов, где требуется минимальное трение и стабильная работа при повышенных линейных скоростях перемещения.

Модификация GCR оснащается эксцентриковой втулкой на цапфе, которая позволяет точно регулировать зазор между роликом и направляющей поверхностью. Вращением эксцентрика можно компенсировать погрешности монтажа металлоконструкций и обеспечивать равномерное распределение нагрузки между несколькими параллельно установленными опорами.

Для экстремальных радиальных нагрузок применяются бессепараторные ролики с полным заполнением телами качения (исполнение full complement). Отсутствие сепаратора позволяет разместить максимальное количество игл в рабочей зоне, что существенно повышает статическую и динамическую грузоподъемность, хотя и накладывает ограничения на предельную скорость вращения.

Исполнения с защитными металлическими шайбами или эластомерными уплотнениями разработаны для эксплуатации в условиях сильного запыления или воздействия смазочно-охлаждающих жидкостей. Интегрированные лабиринтные уплотнения предотвращают попадание абразивных частиц в зону качения, продлевая ресурс узла в деревообрабатывающем и камнерезном оборудовании.

Области применения и специфика монтажа

Цапфовые ролики Nadella GC находят широкое применение в автоматических линиях розлива, упаковочном оборудовании и линейных портальных роботах. Они служат надежными направляющими элементами в кулачковых механизмах прессов, гибочных станков и систем позиционирования инструмента. Высокая жесткость конструкции гарантирует стабильность траектории движения рабочих органов при непрерывном цикле эксплуатации.

При монтаже данных опор крайне важно соблюдать рекомендованные моменты затяжки крепежной гайки, чтобы избежать пластической деформации резьбовой части цапфы. Недостаточная затяжка может привести к люфту и ускоренному износу посадочного отверстия, в то время как чрезмерное усилие способно вызвать скрытые микротрещины в теле пальца.

Как подобрать и купить опорные ролики Nadella GC

Чтобы правильно подобрать опорный ролик, необходимо учитывать не только внешний диаметр кольца и резьбу цапфы, но и характер действующих сил. Важно оценить величину изгибающего момента, действующего на палец, а также температурный режим работы узла. На нашем ресурсе представлена подробная техническая информация, позволяющая сопоставить рабочие параметры вашего оборудования с характеристиками оригинальных комплектующих Nadella.

В каталоге вы найдете подробные спецификации, которые помогут быстро сориентироваться в номенклатуре и узнать актуальную цену на различные модификации. Чтобы купить оригинальные опорные ролики Nadella GC с требуемыми параметрами эксцентриситета и уплотнений, воспользуйтесь параметрическим поиском на сайте. При возникновении сложностей с идентификацией детали отправьте точную маркировку или эскиз узла нашим техническим специалистам для оперативного подбора совместимого артикула.
