Опорные ролики Nadella серия GC..EESW — оптимизированное наружное кольцо  

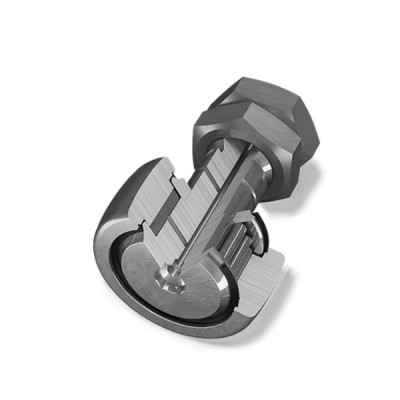

Конструктивные особенности опорных роликов Nadella GC..EESW

Опорные ролики Nadella серии GC..EESW представляют собой высокоточные подшипниковые узлы, в которых внешнее кольцо выполнено с утолщенной стенкой. Такая геометрия наружного кольца позволяет детали выдерживать значительные деформационные нагрузки, возникающие при качении по плоским направляющим или копирным линейкам. Внутри узла располагается комплект игольчатых роликов, удерживаемых прочным стальным сепаратором, что гарантирует стабильность вращения на высоких скоростях.

Основой конструкции служит массивная стальная цапфа, выполняющая роль внутреннего кольца и монтажного болта одновременно. Цапфа снабжена метрической резьбой высокой точности, которая обеспечивает жесткую фиксацию ролика в посадочном отверстии несущей конструкции. Высококачественная легированная сталь, прошедшая зонную закалку, придает резьбовой части необходимую вязкость, предотвращая излом шпинделя при пиковых ударных воздействиях.

Эффективная защита и удобство монтажа (EE и SW исполнения)

Индекс EE в маркировке указывает на наличие двухсторонних полиуретановых или резиновых уплотнений, которые надежно защищают внутреннюю полость ролика от проникновения мелкодисперсной пыли, влаги и технологических жидкостей. Эти контактные уплотнения эффективно удерживают пластичную смазку внутри рабочей зоны на протяжении всего срока службы узла. Благодаря такой герметизации существенно снижаются затраты на техническое обслуживание оборудования и минимизируется риск преждевременного выхода подшипника из строя.

Суффикс SW обозначает наличие шестигранного углубления в торцевой головке цапфы вместо стандартного шлица под отвертку. Данное инженерное решение позволяет использовать стандартный шестигранный ключ для надежного удержания ролика от прокручивания в процессе затяжки крепежной гайки. Это значительно упрощает монтажные работы в труднодоступных местах и позволяет точно контролировать момент затяжки с помощью динамометрического инструмента.

Эксплуатационные характеристики и распределение нагрузок

Благодаря игольчатым телам качения с оптимизированным профилем контакта, ролики этой серии обладают высочайшей радиальной грузоподъемностью при относительно компактных габаритах. Игольчатые ролики равномерно распределяют сосредоточенную нагрузку по всей длине дорожки качения, снижая контактные напряжения в металле. Это позволяет использовать узлы в тяжелом прессовом оборудовании и нагруженных кулачковых приводах.

Для компенсации неизбежных осевых смещений и восприятия умеренных боковых усилий конструкция ролика оснащается встроенными боковыми упорными шайбами из специального полимера или стали. Эти шайбы минимизируют трение скольжения между торцами наружного кольца и заплечиками цапфы, предотвращая перегрев узла при кратковременных осевых нагрузках. Таким образом, обеспечивается стабильное качение даже при незначительном перекосе направляющих.

Сферы применения прецизионных направляющих узлов

Основной сферой применения роликов Nadella GC..EESW являются автоматические линии розлива, упаковочные автоматы и конвейерные системы различной сложности. В этих механизмах ролики выполняют функцию следящих элементов кулачковых механизмов, преобразующих вращательное движение в сложное возвратно-поступательное. Высокая геометрическая точность деталей гарантирует плавность хода и минимальный уровень вибрации рабочих органов.

Также данные опорные узлы активно применяются в линейных направляющих металлообрабатывающих станков, деревообрабатывающего оборудования и промышленных манипуляторов. Способность работать в условиях постоянного старт-стопного режима делает их незаменимыми в системах позиционирования и подачи заготовок. Износостойкий профиль наружного кольца обеспечивает длительный ресурс сопряженных направляющих рельсов.

Как правильно подобрать и купить ролики GC..EESW

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо учитывать не только наружный диаметр кольца и резьбу цапфы, но и расчетную радиальную нагрузку, а также рабочую скорость вращения. Правильный выбор типоразмера напрямую влияет на долговечность всей кинематической схемы механизма. В каталоге представлены оригинальные комплектующие Nadella, технические параметры которых полностью соответствуют международным стандартам.

При модернизации оборудования важно учитывать, что цена качественного опорного узла окупается за счет снижения времени простоев и увеличения межсервисного интервала. На нашем ресурсе вы можете быстро подобрать требуемый габарит детали и купить оригинальные ролики GC..EESW для любых промышленных задач. Для точного подбора воспользуйтесь интерактивной системой фильтрации по размерам или отправьте маркировку изношенной детали нашим техническим специалистам для оперативной идентификации.
