Опорные ролики Nadella серия GC..SW — оптимизированное наружное кольцо  

Опорные ролики Nadella GC..SW (цапфовые ролики) спроектированы для компенсации высоких радиальных усилий, возникающих при качении по плоским или профильным направляющим. В отличие от стандартных подшипников, наружное кольцо этих деталей имеет увеличенную толщину стенки, что предотвращает его деформацию под воздействием сосредоточенных изгибающих нагрузок. Интегрированный резьбовой палец (цапфа) заменяет внутреннее кольцо и одновременно служит надежным монтажным элементом, упрощая общую архитектуру узла.

Особое внимание инженеры Nadella уделили внутренней геометрии и оптимизации контакта качения. Наличие встроенного уплотнения предотвращает попадание пыли и абразивных частиц в зону трения, что критически важно для сохранения ресурса узла при работе в загрязненных средах. Модификация SW оснащается специальным внутренним шестигранником в торце цапфы, что существенно облегчает фиксацию ролика при монтаже и предотвращает его проворачивание в посадочном месте.

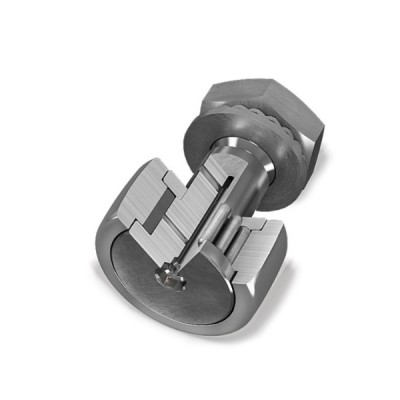

Конструктивные особенности опорных роликов GC..SW

Основным несущим элементом ролика выступает толстостенное наружное кольцо, которое может иметь как цилиндрическую, так и бомбированную (сферическую) рабочую поверхность. Цилиндрический профиль наружного кольца оптимален для сопряжения с плоскими направляющими, так как он обеспечивает максимальное пятно контакта и снижает удельное давление. Бомбированный профиль незаменим при неизбежных перекосах оси ролика относительно направляющей, поскольку он эффективно предотвращает кромочные напряжения.

Внутренний узел качения в серии GC..SW чаще всего базируется на двухрядном комплекте игольчатых роликов без сепаратора (исполнение с полным заполнением). Такое конструктивное решение позволяет максимально использовать внутреннее пространство подшипника для размещения тел качения, что гарантирует предельную радиальную грузоподъемность. Для высокоскоростных режимов работы применяются модификации с сепаратором, который снижает взаимное трение тел качения и тепловыделение.

Крепежная цапфа изготавливается из высокопрочной легированной стали и подвергается поверхностной закалке для достижения оптимального баланса между твердостью беговой дорожки и вязкостью резьбовой части. Наличие сквозного или радиального канала для смазки в теле цапфы позволяет производить повторное шприцевание узла в процессе эксплуатации. Это значительно продлевает срок службы ролика даже при непрерывном цикле работы оборудования.

Область применения и эксплуатационные преимущества

Опорные ролики Nadella GC..SW находят широкое применение в автоматизированных упаковочных линиях, печатных машинах и металлообрабатывающих центрах. Они используются в качестве копирных роликов в кулачковых механизмах, где требуется точное воспроизведение траектории движения с минимальным люфтом. Высокая жесткость цапфы гарантирует стабильность геометрических параметров системы под переменными динамическими нагрузками.

В подъемно-транспортном оборудовании и складских роботах эти ролики выполняют функцию направляющих элементов мачт и тележек. Способность выдерживать кратковременные ударные нагрузки позволяет использовать их в тяжелых условиях литейных и деревообрабатывающих производств. Надежная осевая фиксация наружного кольца с помощью боковых шайб исключает риск разбора узла при возникновении случайных осевых усилий.

Как правильно подобрать и купить ролики Nadella GC..SW

При подборе оригинального опорного ролика необходимо учитывать не только внешний диаметр кольца, но и диаметр резьбовой цапфы, а также шаг резьбы. Важным параметром является тип профиля наружного кольца, так как замена сферического ролика на цилиндрический может привести к ускоренному износу направляющих. Также следует обращать внимание на температурный диапазон работы смазки, заложенной в узел на заводе.

В нашем каталоге представлены оригинальные комплектующие Nadella, технические параметры которых полностью соответствуют международным стандартам. Чтобы подобрать оптимальный типоразмер под ваши чертежи и узнать актуальную цену на требуемый объем поставки, воспользуйтесь параметрическим поиском. Если вам необходимо купить компоненты для модернизации оборудования, используйте интерактивные фильтры по размерам или отправьте точную маркировку детали нашим техническим специалистам для оперативного подбора.
