Опорные ролики Nadella серия GCL..EEMSW — цилиндрическое наружное кольцо  

Конструктивные особенности цапфовых роликов GCL..EEMSW

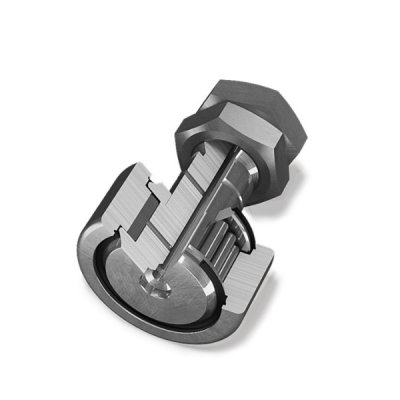

Опорные ролики Nadella серии GCL..EEMSW оснащаются массивной резьбовой цапфой со встроенной эксцентриковой втулкой. Данное инженерное решение позволяет осуществлять тонкую радиальную регулировку положения ролика относительно сопрягаемой поверхности качения. Путем простого поворота цапфы конструктор или монтажник может полностью компенсировать допуски при изготовлении рамы и добиться равномерного распределения нагрузки в многоопорных системах.

Внутреннее устройство этих узлов базируется на двухрядном полном заполнении цилиндрическими телами качения без применения сепаратора. Отсутствие сепаратора позволяет разместить максимальное количество роликов в ограниченном пространстве, что существенно увеличивает показатели статической и динамической грузоподъемности. Такая внутренняя геометрия также обеспечивает надежное восприятие кратковременных осевых усилий, возникающих при неизбежных перекосах вала.

Толстостенное наружное кольцо ролика имеет бомбированный (сферический) профиль рабочей поверхности, снижающий кромочные напряжения при работе на наклонных направляющих. Двухкромочные уплотнения из синтетического каучука с обеих сторон надежно удерживают пластичную смазку внутри рабочей зоны и предотвращают проникновение мелкодисперсной пыли. Шестигранное углубление в головке цапфы облегчает монтаж и позволяет надежно зафиксировать деталь стандартным ключом даже в труднодоступных нишах оборудования.

Области применения и эксплуатационные преимущества

Эти прочные опорные узлы находят широкое применение в автоматизированных конвейерных линиях, упаковочном оборудовании и тяжелых промышленных манипуляторах. Они превосходно справляются с динамическими нагрузками в кулачковых механизмах, где присутствуют высокие ускорения и постоянная смена направления движения. Высокая жесткость цельнометаллической цапфы гарантирует минимальный прогиб оси под нагрузкой, сохраняя заданную траекторию перемещения.

В металлургическом и полиграфическом оборудовании ролики Nadella работают в условиях постоянной вибрации и воздействия агрессивных сред. Наличие каналов для повторного смазывания через торцы цапфы позволяет оперативно обновлять смазочный материал без демонтажа всего узла. Это критически важно для непрерывных производственных циклов, где любая незапланированная остановка линии приводит к серьезным финансовым потерям.

Как правильно подобрать и купить ролики Nadella GCL..EEMSW

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо учитывать не только наружный диаметр кольца и резьбу цапфы, но и диапазон регулировки эксцентрика. Итоговая цена высокоточного компонента напрямую зависит от его габаритов и типа уплотнений, однако она полностью окупается за счет снижения затрат на обслуживание. Планируя купить оригинальные комплектующие, обязательно проверяйте соответствие температурного режима эксплуатации возможностям эластомерных уплотнений.

В каталоге представлены все востребованные типоразмеры данной серии с подробным указанием геометрических параметров и предельных нагрузок. Для быстрого поиска нужной позиции воспользуйтесь параметрическими фильтрами, указав диаметр цапфы и ширину наружного кольца. Если вам требуется проверить совместимость детали по чертежам или расшифровать сложный суффикс в коде, отправьте точную маркировку нашим техническим специалистам для детального анализа.
