Опорные ролики Nadella серия GCL..EESW — цилиндрическое наружное кольцо  

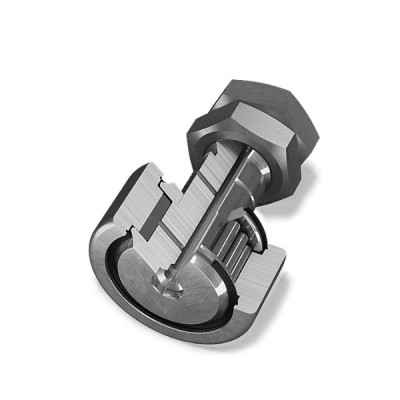

Опорные ролики Nadella серии GCL..EESW разработаны для компенсации экстремальных радиальных нагрузок, возникающих при качении по плоским или профильным направляющим. Главной конструктивной особенностью этих узлов является массивное толстостенное наружное кольцо, которое способно выдерживать высокие деформационные напряжения без риска растрескивания. Профилированная внешняя поверхность кольца эффективно компенсирует угловые перекосы, неизбежно возникающие при монтаже или под нагрузкой, предотвращая концентрацию опасных кромочных напряжений.

Внутренняя архитектура ролика базируется на двух рядах цилиндрических роликов без сепаратора, что позволяет максимально заполнить рабочее пространство телами качения. Такое инженерное решение обеспечивает предельную статическую и динамическую грузоподъемность, недостижимую для стандартных игольчатых аналогов. Осевое руководство наружного кольца осуществляется через торцы цилиндрических роликов, контактирующих с бортами цапфы и прижимного кольца, что позволяет узлу стабильно работать при знакопеременных осевых усилиях.

Конструктивные особенности и преимущества серии GCL..EESW

Важнейшим элементом защиты внутренних рабочих поверхностей в модификации GCL..EESW являются встроенные уплотнения из синтетического эластомера, обозначаемые индексом EE. Эти двухсторонние контактные уплотнения эффективно удерживают пластичную смазку внутри подшипника в течение всего межсервисного интервала и препятствуют попаданию абразивных частиц. Благодаря такой защите, ролики могут успешно эксплуатироваться в условиях повышенной запыленности, характерной для деревообрабатывающих и металлургических производств.

Для облегчения процесса монтажа и регулировки в торце цапфы предусмотрен специальный шлиц под отвертку, на который указывает маркировка SW. Данное конструктивное исполнение позволяет надежно удерживать ролик от прокручивания в процессе затяжки фиксирующей гайки с обратной стороны монтажной плиты. Это существенно сокращает время проведения пусконаладочных и ремонтных работ, особенно в условиях ограниченного пространства промышленного оборудования.

Система смазки опорных роликов Nadella спроектирована с учетом жестких требований к непрерывности технологических процессов. Цапфа ролика снабжена внутренними каналами для подачи смазочного материала, выходящими как на торец, так и на посадочную поверхность. Это позволяет осуществлять регулярное шприцевание узла без его демонтажа, поддерживая оптимальный гидродинамический режим трения в зонах контакта тел качения.

Области применения и эксплуатационные характеристики

Основной сферой применения роликов GCL..EESW являются кулачковые приводы автоматических линий, где требуется высокая точность позиционирования и плавность хода. Они незаменимы в механизмах фасовки, упаковочных автоматах и прессовом оборудовании, работающем в циклическом режиме с высокой частотой ходов. Высокая жесткость конструкции гарантирует минимальный упругий отскок при резкой смене направления движения рабочего органа.

В линейных транспортных системах и конвейерах данные опорные ролики используются в качестве направляющих элементов для перемещения тяжелых кареток. Они отлично справляются с вибрационными нагрузками и ударными воздействиями, возникающими при прохождении стыков направляющих путей. Износостойкая сталь, прошедшая специальную термическую обработку, обеспечивает длительную эксплуатацию узлов без потери геометрической точности.

Как подобрать и купить оригинальные ролики Nadella

При подборе опорного ролика необходимо учитывать не только его габаритные размеры, такие как диаметр цапфы и наружного кольца, но и динамическую грузоподъемность. Важно правильно оценить рабочие скорости вращения и температурный режим эксплуатации, чтобы заложенная пластичная смазка сохраняла свои свойства. В каталоге нашего ресурса вы сможете быстро подобрать оптимальный типоразмер детали, сравнив технические параметры различных модификаций.

Чтобы купить оригинальные опорные ролики серии GCL..EESW по оптимальной цене, воспользуйтесь параметрическим поиском на нашем сайте. Если вам требуется точный расчет ресурса узла или помощь в расшифровке сложных суффиксов бренда Nadella, отправьте техническое задание или маркировку детали нашим специалистам для оперативного подбора совместимого аналога.
