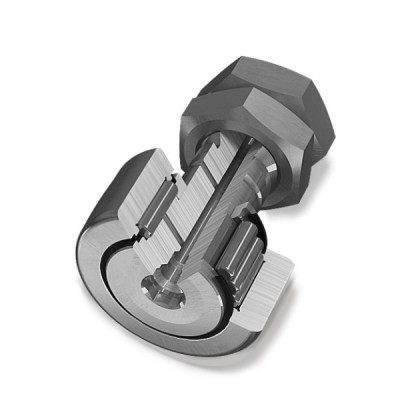

Опорные ролики Nadella серия GCU.. — корончатое наружное кольцо  

Опорные ролики Nadella GCU разработаны для интеграции в тяжелонагруженные узлы линейного перемещения, кулачковые приводы и направляющие системы. В отличие от стандартных подшипников, наружное кольцо этих роликов имеет значительно увеличенную толщину стенки, что позволяет ему напрямую контактировать с направляющей шиной или профилем. Такая геометрия минимизирует деформацию кольца под воздействием сосредоточенной радиальной силы и предотвращает преждевременный износ сопряженных поверхностей.

Конструктивные особенности и внутренняя архитектура роликов GCU

Внутреннее устройство опорных роликов Nadella серии GCU базируется на использовании прецизионных игольчатых или цилиндрических роликов, расположенных в один или несколько рядов. Отсутствие сепаратора в полнокомпонентных модификациях позволяет заполнить все свободное пространство телами качения, что обеспечивает максимально возможную грузоподъемность в заданных габаритах. Для высокоскоростных режимов работы применяются версии с легкими полимерными или стальными сепараторами, которые снижают трение и тепловыделение внутри узла.

Осевое руководство наружного кольца в серии GCU осуществляется за счет встроенных боковых щек или упорных шайб, которые жестко зафиксированы на внутреннем кольце. Данное инженерное решение позволяет ролику воспринимать кратковременные осевые усилия, возникающие при перекосах или боковом смещении направляющей. Герметичность внутренней полости обеспечивается эффективными лабиринтными уплотнениями или защитными металлическими экранами, надежно удерживающими пластичную смазку.

Разновидности профиля наружного кольца и их применение

Модификации роликов с цилиндрической внешней поверхностью наружного кольца обозначаются базовым индексом GCU и предназначены для сопряжения с плоскими направляющими. Такое исполнение обеспечивает максимальную площадь контакта, что существенно снижает удельное давление на опорную поверхность и повышает общую жесткость системы. Цилиндрический профиль оптимален для прецизионных станков, где требуется исключить малейшие отклонения траектории движения.

Исполнения со сферическим профилем наружной поверхности, маркируемые как GCUR, ориентированы на работу в условиях неизбежных монтажных перекосов или прогибов валов. Выпуклая геометрия кольца позволяет перераспределить контактные напряжения, смещая их от кромок к центру ролика, что предотвращает кромочный износ и заклинивание узла. Эти детали незаменимы в длинных конвейерных линиях и тяжелых подъемно-транспортных механизмах.

Версии с двухсторонними эластомерными уплотнениями, имеющие в обозначении суффикс EE, разработаны специально для эксплуатации в сильно загрязненных средах. Интегрированные уплотнительные кольца из бутадиен-нитрильного каучука надежно защищают дорожки качения от проникновения пыли, влаги и технологических жидкостей. Данный подвид роликов поставляется с завода с уже заложенным оптимальным объемом смазки на весь срок службы, что исключает необходимость регулярного технического обслуживания.

Как правильно подобрать и купить опорные ролики Nadella GCU

Чтобы безошибочно подобрать оригинальный опорный ролик Nadella GCU, необходимо детально проанализировать кинематику оборудования, величину действующих радиальных сил и частоту вращения. Важно учитывать не только номинальный диаметр оси, но и тип профиля наружного кольца, который должен строго соответствовать геометрии ответной направляющей. Точный расчет эквивалентной динамической нагрузки позволит избежать преждевременного разрушения узла и гарантирует заявленный производителем ресурс.

В нашем специализированном каталоге представлена полная номенклатура оригинальных комплектующих Nadella, что позволяет быстро найти нужный типоразмер. Актуальная цена на каждую позицию отображается в карточке товара, где также указаны подробные геометрические параметры и предельные частоты вращения. Вы можете самостоятельно выбрать и купить требуемые детали, воспользовавшись параметрическим поиском на сайте, или отправить точную маркировку с шильдика оборудования нашим техническим специалистам для оперативного подбора совместимого аналога.
