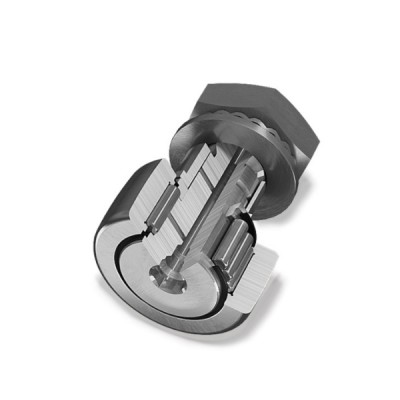

Опорные ролики Nadella серия GCUR.. — корончатое наружное кольцо  

Опорные ролики Nadella серии GCUR — это специализированные подшипниковые узлы, разработанные для работы в качестве копирных, направляющих и конвейерных звеньев. В основе их конструкции лежит концепция массивного наружного кольца, способного выдерживать значительные деформационные нагрузки при качении по плоским или профильным направляющим. Сферическая наружная поверхность кольца с индексом R минимизирует кромочные напряжения, возникающие при неизбежных угловых перекосах вала относительно направляющей плоскости.

Конструктивные особенности опорных роликов GCUR

Несущая цапфа этих роликов изготавливается из высокопрочной легированной стали, прошедшей поверхностную закалку для достижения оптимального баланса между твердостью беговой дорожки и вязкостью резьбового хвостовика. Наличие резьбовой части позволяет жестко зафиксировать деталь в несущей конструкции оборудования без использования сложных посадочных гнезд. Внутри цапфы выполнены специальные каналы для подачи смазочного материала, что обеспечивает возможность регулярного обслуживания узла непосредственно в процессе эксплуатации.

Утолщенное наружное кольцо подшипника оптимизировано для восприятия точечных радиальных усилий, распределяя их по всей площади контакта с направляющей. Такая геометрия предотвращает пластическую деформацию дорожки качения и гарантирует плавность хода даже при прохождении стыков или локальных неровностей пути.

Внутреннее наполнение и модификации роликов Nadella

Модификации GCUR с бессепараторным заполнением игольчатыми роликами обладают максимальной радиальной грузоподъемностью в своем классе. Отсутствие сепаратора позволяет разместить предельное количество тел качения, что делает их незаменимыми в тихоходных узлах с экстремальными статическими и динамическими нагрузками.

Исполнения с двухрядным заполнением цилиндрическими роликами ориентированы на более высокие скорости вращения и способны воспринимать двухсторонние осевые нагрузки. Цилиндрические тела качения обеспечивают надежное осевое ведение наружного кольца, предотвращая его осевое смещение при боковых ударах.

Для защиты внутренней полости от проникновения пыли, влаги и абразивных частиц ролики оснащаются эффективными лабиринтными или контактными уплотнениями. Герметизация узла существенно продлевает ресурс пластичной смазки, заложенной на заводе, и снижает общую стоимость владения промышленным оборудованием.

Области применения и особенности монтажа

Основной сферой применения роликов GCUR являются кулачковые механизмы, автоматические упаковочные линии, прессы и металлургическое оборудование. Они успешно работают в системах линейного перемещения портальных роботов, где требуется высокая жесткость, точность позиционирования и минимальный коэффициент трения.

При проектировании узлов важно учитывать тип монтажа, который может осуществляться с помощью концентрических или эксцентриковых цапф. Эксцентриковое исполнение позволяет точно отрегулировать радиальный зазор и обеспечить равномерное распределение нагрузки между несколькими параллельно установленными роликами.

Как подобрать и купить оригинальные ролики GCUR

Чтобы безошибочно подобрать опорный ролик Nadella, необходимо проанализировать радиальные и осевые силы, действующие в системе, а также определить требуемый диаметр цапфы и наружного кольца. Не менее важным фактором является температурный режим эксплуатации, влияющий на выбор типа уплотнений и класса зазора. В каталоге представлены все востребованные типоразмеры серии GCUR, что позволяет быстро найти деталь под конкретные технические требования, при этом цена изделия напрямую зависит от его габаритов и внутреннего исполнения.

Если вам необходимо купить надежные комплектующие для модернизации или ремонта оборудования, воспользуйтесь параметрическим поиском на нашем ресурсе. Для точного подбора аналогов или при возникновении сложностей с расшифровкой суффиксов в оригинальной спецификации, отправьте точную маркировку детали или чертеж узла нашим техническим специалистам через форму обратной связи.
