Опорные ролики Nadella серия GCUR..MM — корончатое наружное кольцо  

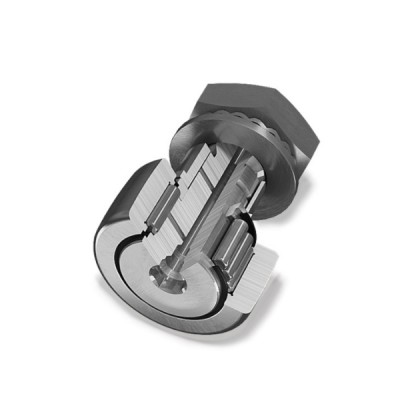

Конструктивные особенности опорных роликов GCUR..MM

Опорные ролики Nadella серии GCUR..MM разработаны для систем, где критически важна жесткость и способность выдерживать высокие радиальные усилия. Массивное наружное кольцо с толстой стенкой оптимизировано для качения непосредственно по плоским или профильным направляющим. Слегка выпуклая внешняя поверхность кольца эффективно компенсирует возможные перекосы оси, предотвращая концентрацию кромочных напряжений и снижая износ сопряженных деталей.

Внутренняя структура этих роликов базируется на бессепараторной схеме с полным заполнением цилиндрическими телами качения. Отсутствие сепаратора позволяет разместить максимальное количество роликов в ограниченном пространстве, что существенно увеличивает статическую и динамическую грузоподъемность узла. Такая компоновка делает серию GCUR..MM идеальным выбором для механизмов, подвергающихся резким ударным воздействиям и вибрациям.

Интегрированная резьбовая цапфа выполняет роль оси и обеспечивает быстрый консольный монтаж ролика на сопрягаемую деталь оборудования. В торцевой части цапфы предусмотрено шестигранное углубление, которое позволяет надежно зафиксировать деталь ключом при затяжке монтажной гайки. Высокопрочная сталь цапфы проходит специальную термическую обработку, гарантирующую стойкость к изгибающим моментам при пиковых нагрузках.

Система уплотнений и восприятие осевых нагрузок

Обозначение MM в маркировке указывает на применение усовершенствованных металлических лабиринтных уплотнений с обеих сторон ролика. Эти прецизионные защитные шайбы образуют минимальный бесконтактный зазор с наружным кольцом, что исключает трение и нагрев на высоких скоростях вращения. При этом лабиринт надежно удерживает пластичную смазку внутри рабочей зоны и препятствует проникновению мелкодисперсной пыли, окалины и влаги.

Конструкция GCUR..MM предусматривает наличие внутренних упорных бортов, благодаря которым ролик способен воспринимать не только радиальные, но и осевые нагрузки. Осевое ведение наружного кольца осуществляется через торцы цилиндрических роликов, контактирующих с заплечиками цапфы и прижимного кольца. Это техническое решение исключает заклинивание узла при возникновении боковых смещений в процессе перемещения каретки.

Для обеспечения долговечности в цапфе предусмотрены каналы для повторного смазывания, выходящие на оба торца и на посадочную поверхность. Это позволяет легко и надежно интегрировать опорные ролики в централизованные системы смазки или производить регулярное обслуживание вручную. Своевременное обновление смазочного материала вымывает продукты износа и значительно продлевает ресурс подшипникового узла.

Сферы применения в промышленном секторе

Опорные ролики Nadella данного типа широко применяются в автоматизированных линиях сборки и упаковочном оборудовании. Они обеспечивают плавное и точное перемещение кареток по направляющим путям, работая в непрерывном режиме с высокой частотой циклов. Высокая жесткость конструкции минимизирует люфты, гарантируя точное позиционирование исполнительных механизмов.

В металлообрабатывающем и прессовом оборудовании эти детали используются в качестве копирных роликов кулачковых механизмов. Они преобразуют вращательное движение кулачка в сложное возвратно-поступательное перемещение рабочих органов станка. Способность выдерживать экстремальное давление в точке контакта делает их незаменимыми в тяжелом машиностроении.

Как правильно подобрать и купить ролики Nadella GCUR..MM

Чтобы безошибочно подобрать опорный ролик для конкретного узла, необходимо учитывать диаметр цапфы, наружный диаметр кольца и общую длину детали. Не менее важным фактором является расчетная радиальная грузоподъемность и предельная частота вращения в условиях конкретной рабочей среды. Номинальная цена оригинальных комплектующих Nadella полностью оправдана их увеличенным ресурсом и снижением затрат на незапланированный ремонт оборудования.

В нашем каталоге представлен широкий ассортимент оригинальных деталей с подробными техническими спецификациями и чертежами. Вы можете самостоятельно сравнить параметры различных моделей и купить оптимальный вариант для ваших задач. Если вам требуется профессиональная консультация, воспользуйтесь параметрическими фильтрами на сайте или отправьте точную маркировку детали нашим техническим специалистам для оперативного подбора аналогов.
