Опорные ролики Nadella серия GCURL.. — цилиндрическое наружное кольцо  

Опорные ролики Nadella серии GCURL — это специализированные подшипниковые узлы цапфового исполнения, разработанные для восприятия высоких радиальных усилий в механизмах линейного перемещения и кулачковых приводах. В отличие от стандартных подшипников, данные детали оснащены утолщенным наружным кольцом, способным выдерживать значительные деформационные нагрузки при контакте с плоскими или профильными направляющими. Наличие встроенного эксцентрика на резьбовой цапфе существенно упрощает юстировку оборудования, позволяя компенсировать погрешности монтажа сопряженных металлоконструкций.

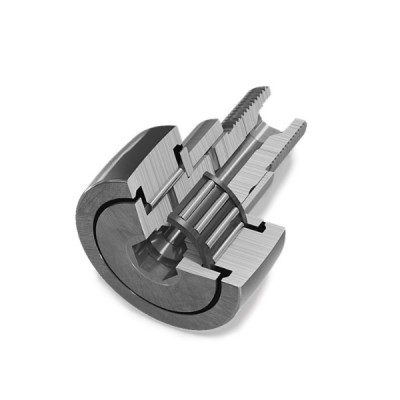

Конструктивные особенности и кинематика роликов GCURL

Основным преимуществом геометрии наружного кольца в исполнении GCURL является бомбированная (выпуклая) рабочая поверхность, обозначаемая индексом R. Такая форма профиля позволяет оптимально распределять контактные напряжения по всей ширине дорожки качения, предотвращая концентрацию сил на кромках при угловых перекосах вала. Это конструктивное решение значительно увеличивает ресурс как самого ролика, так и сопряженной направляющей шины, снижая фрикционный износ системы.

Эксцентриковая втулка, интегрированная в конструкцию цапфы (индекс L), обеспечивает возможность радиального смещения оси ролика относительно монтажного отверстия. Вращением цапфы инженер может с высокой точностью отрегулировать преднатяг в системе или выставить нулевой зазор между группой роликов и направляющей. Данный узел фиксации исключает необходимость прецизионной обработки посадочных мест на раме станка, что существенно снижает затраты на общую сборку оборудования.

Внутреннее заполнение роликов GCURL состоит из прецизионных игольчатых роликов без сепаратора, что гарантирует максимальную статическую и динамическую грузоподъемность в радиальном направлении. Для защиты внутренней полости от проникновения абразивной пыли и удержания пластичного смазочного материала в конструкции предусмотрены эффективные лабиринтные или контактные уплотнения с индексом U. Смазка подается через специальные технологические отверстия в торце или теле цапфы, что позволяет проводить регулярное техническое обслуживание без демонтажа узла.

Области применения и эксплуатационные преимущества

Высокая жесткость и способность противостоять ударным воздействиям делают опорные ролики Nadella GCURL незаменимыми в тяжелом машиностроении и станкостроении. Они активно применяются в автоматических линиях розлива, упаковочном оборудовании, прессах, а также в приводах подъемно-транспортных механизмов. В металлообрабатывающих станках эти узлы обеспечивают точное позиционирование подвижных порталов и кареток, работающих в условиях непрерывного цикла.

Благодаря использованию легированных хромистых сталей высокой чистоты при производстве колец и цапф, ролики демонстрируют выдающуюся усталостную прочность. Способность гасить вибрации и компенсировать динамические удары позволяет эксплуатировать их на скоростях, критических для стандартных подшипниковых опор. Жесткий контроль радиального биения гарантирует стабильность траектории движения рабочих органов машин на протяжении всего межсервисного интервала.

Критерии выбора и технический подбор комплектующих

Чтобы правильно подобрать опорный ролик Nadella GCURL, необходимо детально проанализировать радиальные нагрузки, рабочие скорости и условия окружающей среды. Важно учитывать не только наружный диаметр ролика и резьбу цапфы, но и диапазон регулировки эксцентрика для обеспечения требуемой точности позиционирования. На нашем ресурсе представлена подробная техническая информация, которая поможет сопоставить рабочие параметры узла, при этом актуальная цена и наличие позиций на складе отображаются в режиме реального времени. Вы можете купить оригинальные комплектующие Nadella, оформив заказ непосредственно через корзину.

Для точного сопоставления геометрических параметров и нагрузочных характеристик воспользуйтесь параметрической системой фильтрации в левой части экрана. Если проект требует нестандартного исполнения или вам необходимо верифицировать кросс-коды других производителей, отправьте точную маркировку детали или чертеж сопрягаемого узла нашим техническим специалистам для проведения детального инженерного анализа.
