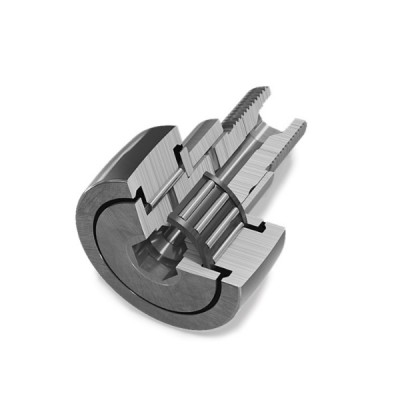

Опорные ролики Nadella серия KR..EE — концентрическая шпилька  

Опорные ролики Nadella серии KR..EE представляют собой специализированные подшипниковые узлы качения, разработанные для работы в качестве направляющих колес, кулачковых роликов и элементов линейных передач. В отличие от стандартных радиальных подшипников, данные детали снабжены массивной стальной цапфой с резьбовой хвостовой частью, которая заменяет внутреннее кольцо и упрощает консольный монтаж. Такая конструкция позволяет эффективно воспринимать высокие радиальные усилия, возникающие при качении ролика по плоским трекам или копирным линейкам.

Суффикс EE в маркировке указывает на наличие эффективных двухсторонних уплотнений из синтетического каучука, которые герметизируют внутреннюю полость подшипника. Эти эластомерные уплотнительные кольца не только предотвращают утечку пластичной смазки из зоны контакта тел качения, но и надежно защищают игольчатые ролики от проникновения мелкодисперсной пыли, грязи и технологических жидкостей. Благодаря этому узлы сохраняют работоспособность в условиях повышенной загрязненности без необходимости частого сервисного обслуживания.

Особенности геометрии и несущая способность роликов KR..EE

Толстостенное наружное кольцо опорных роликов Nadella изготавливается из высокопрочной подшипниковой стали с последующей прецизионной шлифовкой рабочей поверхности. Наружный профиль кольца может быть бомбированным, что позволяет компенсировать незначительные перекосы оси относительно направляющей и снизить кромочные напряжения. Цилиндрический профиль наружного кольца применяется в узлах, где требуется максимальная жесткость контакта и строгое распределение давления по всей ширине дорожки качения.

Внутреннее пространство ролика заполнено комплектом прецизионных игольчатых роликов, которые обеспечивают максимальную радиальную грузоподъемность при минимальных радиальных габаритах. Использование игольчатых тел качения позволяет распределить действующие силы по большой площади контакта, что минимизирует упругие деформации под нагрузкой. Для высокооборотистых механизмов применяются исполнения со стальными или полиамидными сепараторами, которые разделяют иглы и снижают тепловыделение при трении.

Резьбовая цапфа ролика выполнена из вязкой конструкционной стали, способной выдерживать значительные изгибающие моменты, возникающие при консольной установке. В теле цапфы предусмотрены специальные технологические каналы для подачи смазочного материала непосредственно к телам качения через пресс-масленку. Монтажный торец пальца снабжен внутренним шестигранником или шлицем, что позволяет надежно зафиксировать деталь при затяжке гайки с регламентированным крутящим моментом.

Области применения в промышленном оборудовании

Опорные ролики Nadella KR..EE широко востребованы в автоматизированных линиях розлива, фасовки и упаковки готовой продукции. Они служат направляющими элементами для перемещения кареток, кулачковых механизмов и конвейерных лент, где требуется плавность хода и высокая точность позиционирования. Низкий коэффициент трения качения способствует снижению энергопотребления приводных двигателей и уменьшению износа сопряженных поверхностей.

В тяжелом машиностроении и металлообрабатывающей промышленности данные ролики применяются в механизмах смены инструмента, раздвижных воротах печей и прессовом оборудовании. Способность выдерживать ударные нагрузки и кратковременные перегрузки делает их незаменимыми в узлах с высокой динамикой движения. Надежная герметизация позволяет эксплуатировать механизмы в условиях постоянного воздействия смазочно-охлаждающих жидкостей и металлической стружки.

Критерии выбора и технические параметры для заказа

При подборе оптимального типоразмера опорного ролика необходимо учитывать не только внешний диаметр кольца и резьбу цапфы, но и предельные частоты вращения. Важным параметром является показатель статической и динамической грузоподъемности, который должен рассчитываться с учетом коэффициента запаса прочности для конкретного режима работы. Также следует обращать внимание на исполнение с эксцентриковым кольцом, если требуется точная регулировка радиального зазора при монтаже нескольких роликов на одной направляющей.

В нашем каталоге представлен широкий ассортимент оригинальных комплектующих Nadella, где вы можете быстро подобрать деталь по геометрическим размерам и расчетным нагрузкам. Актуальная цена на каждую позицию указана в карточке товара, что позволяет оперативно сформировать смету на закупку. Чтобы выгодно купить сертифицированные опорные ролики KR..EE, воспользуйтесь удобной системой параметрических фильтров на сайте или отправьте точную заводскую маркировку нашим техническим специалистам для оперативного подбора совместимого аналога.
