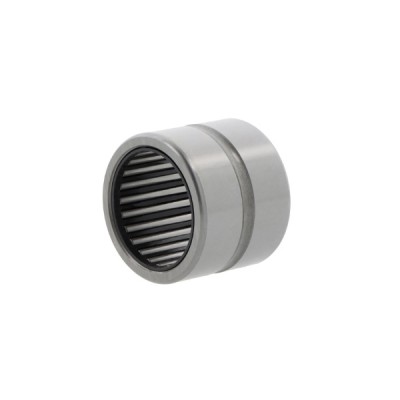

Опорные ролики Nadella серия RNA.. — подшипники без внутреннего кольца  

Опорные ролики Nadella серии RNA — это специализированные подшипниковые узлы, спроектированные для работы в жестких условиях качения по плоским поверхностям и копирным линейкам. Главной конструктивной особенностью данной серии является отсутствие внутреннего кольца, что позволяет инженерам существенно уменьшить радиальные габариты подшипникового узла. Наружное кольцо имеет увеличенную толщину стенки, благодаря чему деталь успешно противостоит высоким деформационным нагрузкам и точечному давлению, сохраняя идеальную геометрию качения.

Конструктивные особенности опорных роликов Nadella RNA

В качестве внутренней дорожки качения для игольчатых роликов используется непосредственно поверхность опорной оси или вала, которая должна иметь твердость не менее 58-64 HRC. Отсутствие внутреннего кольца минимизирует радиальный зазор и обеспечивает максимальную жесткость соединения при минимальном весе конструкции. Направляющие игольчатые ролики удерживаются прочным стальным или полиамидным сепаратором, который обеспечивает точное позиционирование тел качения и снижает трение на высоких скоростях.

Толстостенное наружное кольцо со специальным профилем воспринимает высокие радиальные усилия и точечные контактные напряжения, минимизируя деформацию под нагрузкой. Отсутствие осевого люфта и высокая жесткость конструкции гарантируют стабильную работу узла даже при резких изменениях направления движения. Такая компоновка позволяет оптимизировать массу оборудования без потери несущей способности.

Разновидности и технические исполнения серии

Модификации роликов со сферической (бомбированной) наружной поверхностью обозначаются литерой R в маркировке и предназначены для компенсации угловых перекосов относительно направляющей. Такое исполнение предотвращает концентрацию кромочных напряжений на краях ролика, равномерно распределяя давление по всей площади контакта при деформациях вала.

Исполнения с цилиндрической внешней поверхностью обеспечивают максимальную площадь контакта с плоской направляющей, что критически важно для систем с экстремально высокими радиальными нагрузками. Эти ролики требуют строгой соосности при монтаже, но гарантируют наивысшую жесткость и грузоподъемность узла.

Защищенные версии с двухсторонними уплотнениями типа 2RS эффективно предотвращают попадание мелкодисперсной пыли, влаги и технологических жидкостей внутрь подшипниковой полости. Они поставляются с завода с заложенной пластичной смазкой на весь срок службы, что исключает необходимость регулярного технического обслуживания в труднодоступных зонах.

Области применения и особенности монтажа

Основной сферой применения опорных роликов Nadella RNA являются промышленные кулачковые приводы, автоматические линии сборки и прецизионные копирные устройства. Высокая радиальная жесткость делает их незаменимыми в механизмах подачи металлорежущих станков, упаковочном оборудовании и полиграфических машинах. Способность выдерживать динамические удары позволяет использовать их в тяжелом подъемно-транспортном оборудовании.

При монтаже данных деталей особое внимание следует уделять качеству обработки сопрягаемой поверхности вала, выполняющего роль внутреннего кольца. Шероховатость поверхности дорожки качения не должна превышать Ra 0.2, а геометрические отклонения формы должны находиться в пределах жестких допусков. Правильная запрессовка и соблюдение соосности гарантируют расчетный ресурс работы и предотвращают преждевременный износ игольчатых роликов.

Как правильно подобрать и купить ролики RNA

Чтобы безошибочно подобрать опорный ролик Nadella RNA, необходимо учитывать не только габаритные размеры, но и условия эксплуатации, включая температурный режим и степень загрязнения среды. Важным фактором является расчетная радиальная нагрузка, на основе которой определяется требуемый динамический или статический коэффициент грузоподъемности. Актуальная цена изделий зависит от конструктивного исполнения, наличия встроенных уплотнений и класса точности изготовления.

В нашем каталоге представлен широкий ассортимент оригинальных комплектующих Nadella для решения любых инженерных задач. Вы можете самостоятельно отсортировать позиции по ключевым параметрам или выгодно купить необходимые компоненты непосредственно со склада. Для точного подбора аналогов или верификации технических характеристик воспользуйтесь параметрическими фильтрами на сайте либо отправьте заводскую маркировку детали нашим техническим специалистам для оперативной обработки запроса.
